Dokumentacja elektryczna - co musi się w niej znaleźć?

Dobrze przygotowana dokumentacja elektryczna porządkuje trzy sprawy naraz: bezpieczeństwo, odbiór i późniejszy serwis. W praktyce nie chodzi o jeden papier, tylko o zestaw rysunków, opisów, protokołów i oznaczeń, które pozwalają szybko ustalić, co faktycznie wykonano w instalacji i czy można ją bezpiecznie użytkować. Poniżej pokazuję, co powinno się w tym komplecie znaleźć, kiedy jest naprawdę potrzebny i jak nie pogubić się w pomiarach oraz formalnościach.

Co powinien zawierać komplet dokumentów

Jeżeli mam uporządkować temat bez zbędnej teorii, to patrzę na niego tak: każdy element dokumentacji ma odpowiedzieć na jedno konkretne pytanie. Co zostało zaprojektowane? Co rzeczywiście wykonano? Jak to działa? I czy da się to bezpiecznie sprawdzić po latach? Taki komplet powinien być czytelny nie tylko dla autora projektu, ale też dla elektryka, który pojawi się przy awarii albo rozbudowie instalacji.

W praktyce szczególnie cenię jeden prosty element: czytelny wykaz obwodów w rozdzielnicy. Bez tego nawet dobra instalacja staje się zagadką, bo po roku nikt nie pamięta, który bezpiecznik odpowiada za kuchnię, a który za zewnętrzne oświetlenie. To właśnie dlatego dokumentacja instalacji elektrycznej powinna być traktowana jak narzędzie eksploatacyjne, a nie dekoracyjny dodatek do odbioru. Gdy wiadomo już, co powinno się w niej znaleźć, trzeba jeszcze ustalić, kiedy taki komplet jest faktycznie wymagany i kto odpowiada za jego przygotowanie.

Kiedy dokumenty są naprawdę potrzebne i kto za nie odpowiada

Najczęściej dokumenty są potrzebne w trzech momentach: po wykonaniu nowej instalacji, po większej modernizacji oraz przy odbiorze albo przekazaniu budynku do użytkowania. W polskich przepisach ważny jest tu art. 60 Prawa budowlanego, bo mówi wprost, że przy oddawaniu obiektu do użytkowania inwestor przekazuje właścicielowi lub zarządcy dokumentację budowy i dokumentację powykonawczą. To nie jest formalność dla samej formalności. Ten zapis ma zapewnić, że wraz z budynkiem przechodzi też wiedza o tym, co zostało w nim faktycznie zrobione.

Druga ważna sprawa to kontrole okresowe. GUNB rozdziela przeglądy roczne i pięcioletnie: przy kontroli wykonywanej co najmniej raz w roku nie ma obowiązku badania instalacji elektrycznej, natomiast w kontroli pięcioletniej badanie instalacji elektrycznej i piorunochronnej już się pojawia. W praktyce oznacza to, że sam roczny przegląd budynku nie zastępuje pełnych pomiarów ochronnych. Jeśli ktoś próbuje zamknąć temat jednym podpisem na lata, zwykle kończy się to brakami w papierach albo problemami przy odbiorze.

• Projektant odpowiada za koncepcję i zgodność rozwiązań z założeniami budynku.
• Wykonawca powinien zostawić po sobie instalację zgodną z projektem albo z naniesionymi zmianami.
• Osoba wykonująca pomiary musi mieć kwalifikacje pozwalające na sporządzenie rzetelnego protokołu.
• Inwestor lub właściciel powinien dopilnować, żeby komplet dokumentów nie zniknął po zakończeniu prac.

Ja zawsze sprawdzam jeszcze jedną rzecz: czy dokumenty opisują stan aktualny, a nie stan sprzed ostatniej przeróbki. Przy instalacji to ma ogromne znaczenie, bo kilka drobnych zmian potrafi całkowicie zmienić układ obwodów, zabezpieczeń i obciążeń. A skoro mowa o zmianach, warto przejść do tego, jak czytać protokoły, żeby nie kończyć z papierem pełnym technicznych skrótów, które niewiele mówią.

Jak czytać protokół pomiarów bez elektrotechnicznego żargonu

Protokół pomiarów ma sens tylko wtedy, gdy da się z niego wyciągnąć konkret. W dokumencie powinny znaleźć się co najmniej zakres badań, data, adres obiektu, opis obwodów, użyte przyrządy, wyniki oraz podpis osoby wykonującej czynności. Sam wynik „pozytywny” bez kontekstu jest mało użyteczny. Jeśli nie wiadomo, co mierzono, jakim urządzeniem i w jakim układzie, to taki papier szybciej myli, niż pomaga.

• Rezystancja izolacji pokazuje, czy przewody nie mają uszkodzeń, które mogłyby prowadzić do upływów prądu lub zwarć.
• Ciągłość przewodów ochronnych sprawdza, czy przewód PE faktycznie tworzy nieprzerwany tor ochronny.
• Wyłącznik różnicowoprądowy powinien zadziałać wtedy, gdy pojawi się niebezpieczny prąd upływu.
• Impedancja pętli zwarcia pomaga ocenić, czy zabezpieczenie odetnie zasilanie wystarczająco szybko przy zwarciu.
• Uziemienie i połączenia wyrównawcze ograniczają ryzyko porażenia i pomagają utrzymać wyrównany potencjał w instalacji.

W dobrze zrobionym protokole patrzę też na detale, które laik często pomija: numery obwodów, oznaczenia aparatów, typ rozdzielnicy, informację o stanie obiektu podczas badania i ewentualne zastrzeżenia. To właśnie tam widać, czy dokument jest pełnoprawnym potwierdzeniem bezpieczeństwa, czy tylko szybkim wydrukiem do wpięcia do segregatora. Najwięcej kłopotów zaczyna się jednak nie na etapie odczytu, tylko wtedy, gdy dokumenty mają braki.

Najczęstsze braki, które potem kosztują czas i nerwy

W praktyce powtarzają się te same błędy. Z mojego doświadczenia wynika, że problem rzadko polega na tym, że instalacja jest „zła w całości”. Częściej chodzi o niepełny zapis zmian, brak opisu obwodów albo dokument bez aktualizacji po remoncie. To wystarczy, żeby przy kolejnej awarii zaczęło się zgadywanie.

• Brak naniesionych zmian po wykonaniu instalacji „trochę inaczej niż w projekcie”.
• Nieczytelny albo skrócony opis obwodów w rozdzielnicy.
• Protokół bez pełnego zakresu pomiarów, daty albo podpisu.
• Brak informacji o zastosowanych zabezpieczeniach i ich parametrach.
• Dokumentacja rozproszona między wykonawcą, inwestorem i kilku wersjach plików.
• Brak zdjęć przed zakryciem przewodów, puszek i tras kablowych.

Każdy z tych braków wydaje się drobiazgiem, dopóki nie trzeba ustalić, gdzie idzie konkretny przewód albo dlaczego wyłącznik zadziałał po dołożeniu nowego obwodu. Dlatego przy instalacjach domowych wolę zasadę prostą i skuteczną: każda zmiana ma od razu trafić do wersji powykonawczej. To oszczędza więcej czasu niż najbardziej rozbudowana teczka bez aktualizacji. Skoro to jasne, przechodzę do praktyki: jak taką dokumentację poukładać, żeby dało się z niej korzystać również po zakończeniu prac.

Jak uporządkować dokumenty przed odbiorem i po modernizacji

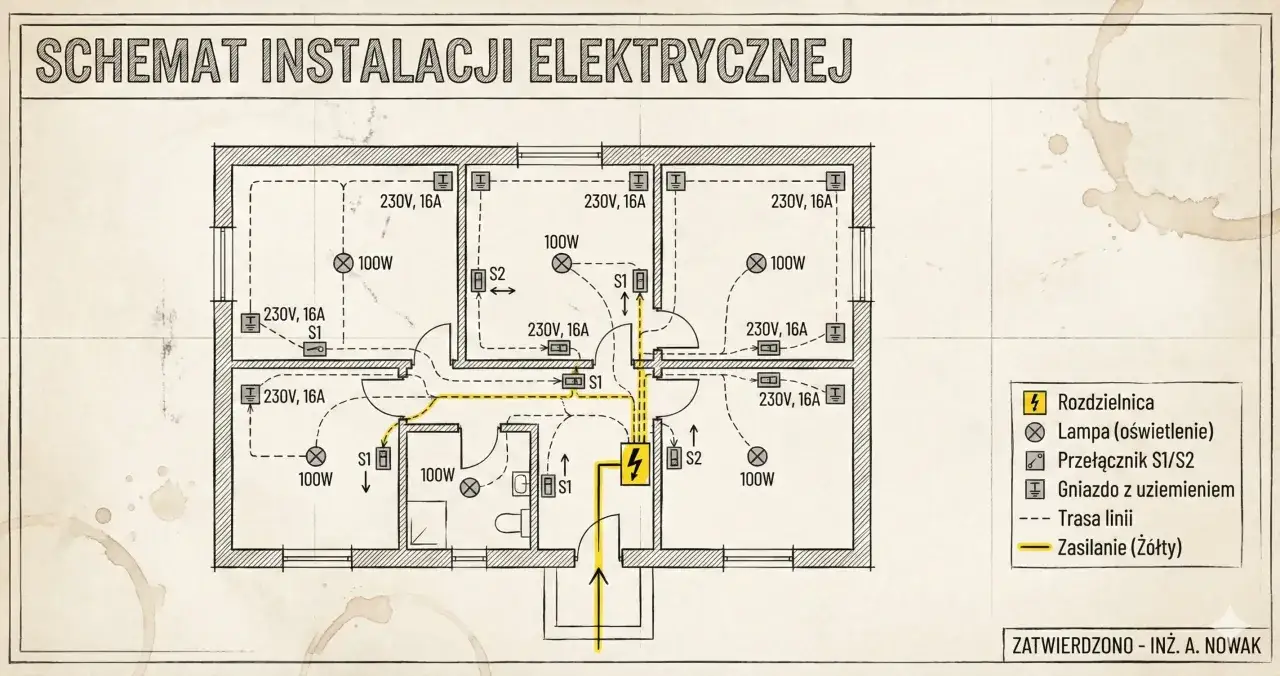

1. Zbierz jedną wersję bazową: projekt, schematy, opis obwodów i listę zabezpieczeń.
2. Dopisz wszystkie zmiany wykonawcze, nawet jeśli wydają się niewielkie.
3. Dołącz protokoły pomiarów z datą, podpisem i zakresem wykonanych badań.
4. Sprawdź, czy rozdzielnica ma czytelne oznaczenia zgodne z papierami.
5. W przypadku automatyki domowej dopisz także logikę działania, numery modułów i sposób sterowania.
6. Zachowaj wersję papierową i cyfrową, najlepiej w jednym, stałym układzie folderów.

Przy domu jednorodzinnym dobrze działa prosty podział na trzy części: część projektową, część wykonawczą i część eksploatacyjną. W pierwszej trzymam założenia i schematy, w drugiej zmiany oraz pomiary, a w trzeciej instrukcje użytkowania, serwis i późniejsze dopiski po modernizacjach. Taki układ sprawia, że dokumentacja nie ginie wśród przypadkowych plików i nie wymaga od szukającego znajomości całej historii budowy.

Co warto zostawić, żeby po latach nie zaczynać od zera

• Zdjęcia tras kablowych i miejsc łączeń przed zakryciem ścian.
• Aktualny opis rozdzielnicy z nazwami obwodów zapisanymi prostym językiem.
• Numery katalogowe aparatów, zabezpieczeń i elementów automatyki.
• Wersję PDF schematu z datą ostatniej aktualizacji.
• Notatkę o tym, które obwody zasilają sprzęty krytyczne, na przykład lodówkę, pompę, bramę czy system alarmowy.
• Informację o tym, kiedy wykonano ostatnie pomiary i co obejmowały.

Jeśli miałbym wskazać jedną zasadę, która najbardziej porządkuje sprawę, to jest nią aktualizacja po każdej zmianie. Nawet niewielka rozbudowa obwodu, dołożenie automatyki albo wymiana rozdzielnicy ma sens tylko wtedy, gdy dokumenty idą za instalacją, a nie zostają w poprzedniej wersji mieszkania czy domu.
