W instalacji elektrycznej liczy się nie tylko to, czy zabezpieczenie „jest”, ale czy pasuje do obwodu, kabla i sposobu pracy urządzeń. Ten artykuł pokazuje, jak rozumieć typoszereg zabezpieczeń nadprądowych, jak odczytywać oznaczenia na aparacie i jak dobrać właściwą wartość bez zgadywania. Dorzucam też praktyczne przykłady z domu, garażu i automatyki, bo właśnie tam najczęściej pojawiają się błędy.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Typoszereg to znormalizowany zestaw prądów znamionowych i charakterystyk wyzwalania, a nie przypadkowa lista liczb.
- W domowych rozdzielnicach najczęściej spotkasz wartości 0,5-63 A, a praktyczny trzon to zwykle 6, 10, 13, 16, 20, 25, 32, 40, 50 i 63 A.
- B sprawdza się przy łagodnych obciążeniach, C przy mieszanych i z umiarkowanym rozruchem, a D tam, gdzie startowy prąd jest wyraźnie wyższy.
- Nie wybiera się zabezpieczenia „po mocy urządzenia” tylko po kablu, charakterze obciążenia, prądzie zwarciowym i selektywności.
- Zdolność wyłączania i selektywność są tak samo ważne jak sama wartość In, bo decydują o tym, czy awaria zostanie odcięta lokalnie.
- W smart home, garażu i ogrodzie problemem częściej są zasilacze, silniki i prądy rozruchowe niż sama moc znamionowa urządzeń.
Czym naprawdę jest ten typoszereg
W praktyce chodzi o uporządkowaną rodzinę wartości, z których wybiera się zabezpieczenie do konkretnego obwodu. Dzięki temu aparat 16 A, 25 A albo 63 A nie jest „jakimś wyłącznikiem”, tylko elementem z jasno określonym miejscem w całym układzie ochrony. W instalacjach domowych najczęściej mówimy o wyłącznikach nadprądowych typu MCB albo RCBO, a w większych rozdzielnicach pojawiają się również aparaty o innych parametrach i wyższej zdolności zwarciowej.
Ja patrzę na to bardzo prosto: typoszereg ma pomóc dobrać ochronę, a nie utrudniać życie serwisantowi czy inwestorowi. Jeśli producent oferuje tę samą serię w wielu krokach prądu znamionowego, to dlatego, że instalacje nie pracują w identyczny sposób. Inaczej zachowuje się obwód oświetlenia LED, inaczej pompa, a jeszcze inaczej zasilanie podrozdzielnicy w garażu.
| Oznaczenie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| In | Prąd znamionowy | Mówi, jaki prąd aparat może przenosić w pracy ciągłej w przewidzianych warunkach |
| B, C, D | Charakterystyka zadziałania | Określa, jak szybko aparat zareaguje na przeciążenie i duży prąd rozruchowy |
| Icn | Zdolność wyłączania | Pokazuje, jaki prąd zwarciowy aparat bezpiecznie przerwie |
| Ue | Napięcie znamionowe | Musisz je dopasować do instalacji, np. 230/400 V w typowych układach domowych |
| 1P, 1P+N, 2P, 3P, 4P | Liczba biegunów | Wpływa na sposób odłączania obwodu jednofazowego lub trójfazowego |
Właśnie dlatego nie wystarczy powiedzieć „to bezpiecznik 16 A”. Dla praktyki liczy się cały zestaw parametrów, a kiedy je rozumiem, łatwiej przejść do konkretów, czyli oznaczeń nadrukowanych na obudowie.
Jak czytać oznaczenia na wyłączniku nadprądowym
Najpierw sprawdzam prąd znamionowy, potem charakterystykę, a dopiero na końcu zdolność wyłączania. Taka kolejność oszczędza wiele pomyłek. W materiałach producentów można znaleźć bardzo podobne rodziny wartości, ale w praktyce domowej najczęściej wracają kroki od 0,5 A do 63 A: 0,5; 1; 2; 3; 4; 6; 10; 13; 16; 20; 25; 32; 40; 50; 63 A.

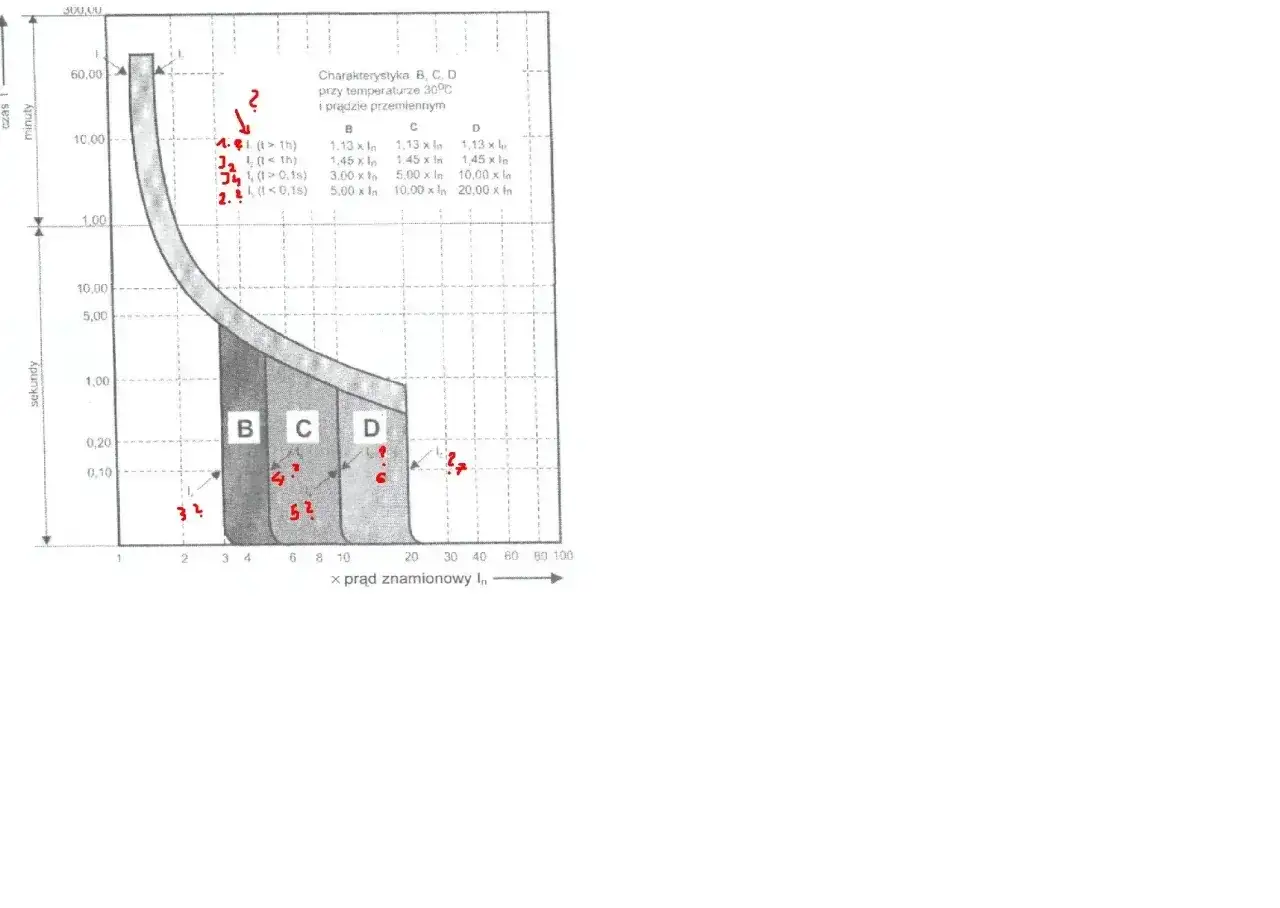

Schneider Electric Polska w swoim polskim FAQ opisuje charakterystyki w prosty sposób: B zadziała przy 3-5-krotności prądu znamionowego, C przy 5-10-krotności, a D przy 10-14-krotności. W innych katalogach D bywa opisywana szerzej, więc przy tej literze zawsze sprawdzam konkretną serię, a nie tylko sam symbol na froncie.
| Co widzisz na obudowie | Jak to odczytuję | Praktyczny wniosek |
|---|---|---|
| 16 A | Prąd znamionowy In | To nie jest „moc urządzenia”, tylko granica pracy ciągłej dla danego aparatu |
| B16 | Charakterystyka B, In 16 A | Dobry punkt wyjścia dla łagodnych obciążeń i klasycznej instalacji domowej |
| C16 | Charakterystyka C, In 16 A | Lepszy, gdy obwód ma umiarkowany prąd rozruchowy lub więcej elektroniki |
| Icn 6 kA | Zdolność wyłączania 6 kA | Aparat musi bezpiecznie wyłączyć taki prąd zwarciowy w miejscu montażu |
| 1P+N | Jeden biegun zabezpieczony plus tor neutralny | Ważne przy jednofazowych obwodach i odpowiedniej logice rozłączania |
To samo oznaczenie może wyglądać podobnie, ale znaczyć coś innego, jeśli patrzysz na inną rodzinę aparatury. Dlatego po odczytaniu symboli przechodzę do pytania najważniejszego: który zakres prądu znamionowego naprawdę pasuje do obwodu.
Które wartości prądu znamionowego spotyka się najczęściej
Jeśli spojrzysz na katalogi producentów, zobaczysz bardzo podobny zakres: od 0,5 A do 63 A w popularnej aparaturze modułowej. ABB pokazuje też szersze rodziny produktów z prądami dochodzącymi nawet do 100 A, ale w typowym domu i w małej rozdzielnicy najczęściej obracam się właśnie w przedziale 6-63 A. I to nie jest przypadek, tylko odpowiedź na realne potrzeby instalacyjne.
| Zakres In | Gdzie najczęściej się sprawdza | Mój komentarz |
|---|---|---|
| 0,5-4 A | Sterowanie, drobna automatyka, małe zasilacze | Rzadziej w obwodach użytkowych, częściej w układach pomocniczych |
| 6-10 A | Oświetlenie, sterowanie, małe obwody pomocnicze | Dobry wybór tam, gdzie obciążenie jest łagodne i przewidywalne |
| 13-16 A | Gniazda ogólne, elektronika, lekkie obwody robocze | To jeden z najczęściej używanych zakresów w domu |
| 20-25 A | Osobne odbiorniki o większym poborze | Warto tu już myśleć o konkretnym urządzeniu i kablu, a nie o „uniwersalnym” doborze |
| 32-40 A | Płyta grzewcza, zasilanie podrozdzielnicy, większe odbiorniki | Tu łatwo popełnić błąd, jeśli ktoś patrzy tylko na moc z tabliczki |
| 50-63 A | Zasilanie sekcji instalacji, większych rozdzielnic, wybranych obwodów głównych | To już obszar, w którym kabel i selektywność są absolutnie krytyczne |
W praktyce lubię robić szybkie przybliżenie: prąd można oszacować z prostego wzoru I ≈ P/U. Grzałka 2 kW przy 230 V pobiera około 8,7 A, ale przy silnikach, zasilaczach impulsowych i LED-ach to dopiero początek rozmowy, bo pojawia się jeszcze prąd rozruchowy. I właśnie to prowadzi do charakterystyk B, C, D oraz kilku mniej oczywistych wariantów.
B, C, D i rzadziej K oraz Z w praktyce
Tu najczęściej zaczynają się dyskusje przy wymianie aparatu. Sam prąd znamionowy mówi, ile urządzenie może przenosić w pracy ciągłej. Charakterystyka mówi natomiast, jak aparat zareaguje na chwilowe przeciążenie albo duży impuls startowy. I to jest różnica, której nie warto bagatelizować.
| Charakterystyka | Do czego pasuje | Kiedy uważać |
|---|---|---|
| B | Obciążenia łagodne, oświetlenie, grzałki, klasyczne obwody domowe | Może być zbyt czuła przy silnikach, pompach i niektórych zasilaczach |
| C | Obciążenia mieszane, gniazda, LED-y, małe silniki, urządzenia z umiarkowanym rozruchem | Wymaga sprawdzenia, czy instalacja zapewnia pewne i szybkie wyłączenie zwarcia |
| D | Silniki, transformatory, urządzenia z wysokim prądem rozruchowym | Nie należy jej traktować jako „lepszej wersji C”; bywa zbyt tolerancyjna dla źle dobranego obwodu |
| K | Obwody z wyższym prądem rozruchowym, bardziej wyspecjalizowane zastosowania | W mieszkaniówce pojawia się rzadko, więc zwykle nie jest pierwszym wyborem |
| Z | Bardzo czułe obwody, elektronika i urządzenia wymagające szybszej reakcji | To już rozwiązanie niszowe, nie do „ratowania” każdego obwodu |
W domowych realiach zwykle wygrywa prostota: B tam, gdzie obciążenie jest spokojne, C tam, gdzie są zasilacze, LED-y i umiarkowany rozruch, a D tylko wtedy, gdy naprawdę tego wymaga charakter odbiornika. Jeśli mam pompę ogrodową, kompresor albo bramę z napędem, nie zaczynam od B16 z przyzwyczajenia. Najpierw patrzę na rozruch, a dopiero potem na literę. To naturalnie prowadzi do dwóch parametrów, które w praktyce robią często większą różnicę niż sama charakterystyka.
Dlaczego selektywność i zdolność wyłączania są równie ważne
Zdolność wyłączania mówi, jaki prąd zwarciowy aparat bezpiecznie przerwie. Selektywność oznacza z kolei, że przy awarii wyłącza się tylko ten aparat, który jest najbliżej uszkodzenia, a nie cała rozdzielnica. W praktyce to właśnie te dwa parametry decydują, czy awaria będzie lokalna i szybka, czy zamieni się w wyłączenie pół domu.
W rozdzielnicach domowych często spotyka się aparaty 6 kA albo 10 kA, ale nie wybierałbym ich „na zapas” bez sprawdzenia warunków przyłącza i miejsca montażu. W instalacji blisko transformatora albo w budynku z mocnym zasilaniem zwarciowym 6 kA może okazać się za mało, a w spokojnym domu jednorodzinnym 10 kA bywa po prostu rozsądnym marginesem. ABB bardzo trafnie opisuje selektywność jako koordynację działania kolejnych aparatów, tak aby zadziałał ten po stronie odbioru, a nie zasilania.
Ja mam jedną praktyczną zasadę: nie zwiększam In tylko po to, żeby „nie wybijało”. Jeśli zabezpieczenie zadziałało, to najpierw pytam, czy problemem jest przeciążenie, rozruch, złe przypisanie obwodu, czy po prostu błędny dobór całego toru. Samo podbicie wartości zwykle tylko przesuwa kłopot w stronę przewodu albo selektywności, a nie rozwiązuje przyczyny. Skoro to już jasne, łatwo wskazać kilka błędów, które widzę najczęściej.
Najczęstsze błędy, które psują dobór
- Dobór tylko po mocy urządzenia - to za mało, bo liczy się jeszcze sposób pracy, współczynnik mocy, rozruch i długość przewodu.
- Zamiana B na C albo D bez sprawdzenia instalacji - czasem pomaga na fałszywe zadziałania, ale czasem psuje ochronę zwarciową.
- Przewymiarowanie zabezpieczenia „żeby już nie wybijało” - to klasyczny błąd, który maskuje problem zamiast go usunąć.
- Ignorowanie temperatury i upakowania w rozdzielnicy - aparat w ciepłej, ciasnej tablicy nie pracuje tak samo jak w warunkach katalogowych.
- Mylenie In z Icn - ktoś widzi większą liczbę i zakłada, że to „mocniejsze” zabezpieczenie, choć te parametry dotyczą czego innego.
- Brak selektywności między głównym a obwodowym aparatem - wtedy drobna awaria potrafi wyłączyć większą część domu.
Gdybym miał wskazać jeden błąd szczególnie kosztowny, to byłoby nim dokładanie zabezpieczenia „na siłę” bez sprawdzenia kabla i charakteru obciążenia. Wtedy problem wraca w gorszej formie. Z tego właśnie powodu przy domu, garażu i ogrodzie zawsze patrzę na scenariusz użycia, a nie na samą etykietę produktu.
Jak przełożyć to na dom, garaż i automatykę
W domowych instalacjach różnica między teorią a praktyką wychodzi bardzo szybko. Oświetlenie LED potrafi mieć krótki, wysoki impuls przy starcie. Pompa ogrodowa potrafi ruszyć ciężko. Napęd bramy lub rolet pracuje chwilami, ale w krótkich cyklach. Do tego dochodzą zasilacze routerów, kamer, sterowników podlewania i central smart home, które same w sobie pobierają niewiele, ale nie zawsze zachowują się „ładnie” przy załączeniu.
| Scenariusz | Co zwykle rozważam | Na co zwracam uwagę |
|---|---|---|
| Oświetlenie LED | B6, B10 lub C10 | Duża liczba driverów LED może powodować krótkie prądy udarowe |
| Gniazda ogólne w domu | B16 albo C16 | Liczy się realny profil użycia, a nie tylko „standard z internetu” |
| Pompa ogrodowa lub hydrofor | C lub D, zależnie od rozruchu | Tu zbyt łagodna charakterystyka potrafi wyzwalać bez potrzeby |
| Brama, rolety, automatyka ogrodowa | B6, B10, czasem C6/C10 | Przekaźniki, zasilacze i napędy mogą dawać krótkie skoki prądu |
| Podrozdzielnica garażowa | C32, C40 lub inny odpowiedni zakres | Najpierw kabel i selektywność, dopiero potem wygoda użytkowania |
| Router, CCTV, sterownik smart home | Niski In, zwykle z łagodną charakterystyką | Tu bardziej szkodzi źle dobrany rozruch zasilacza niż sama moc znamionowa |

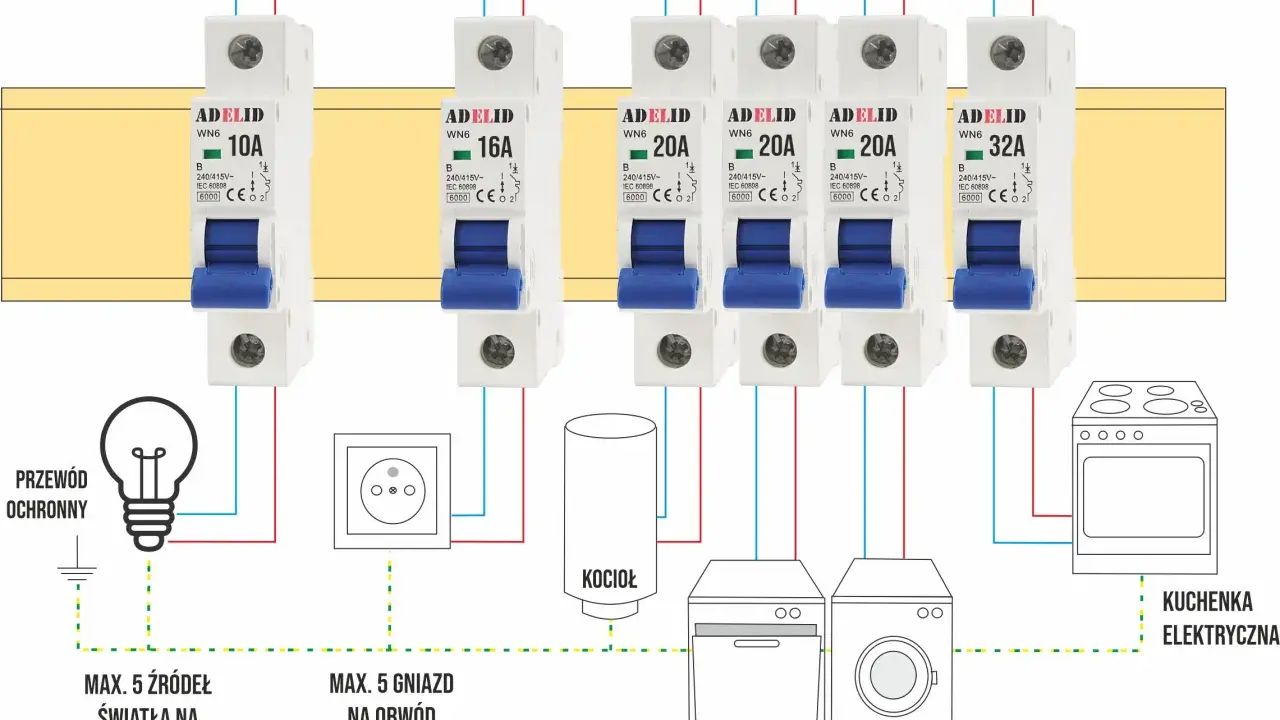

W takich zastosowaniach naprawdę pomaga myślenie warstwowe: osobno oświetlenie, osobno napęd, osobno elektronika, osobno sekcja ogrodowa. Gdy wszystko ląduje pod jednym zabezpieczeniem, potem trudno odróżnić zwykłe przeciążenie od rozruchu albo chwilowego błędu zasilacza. Dlatego przed wymianą warto przejść przez krótką listę kontrolną, zamiast działać „na wyczucie”.
Krótka lista kontrolna przed wymianą aparatu
- Sprawdzam oznaczenie starego urządzenia, a nie tylko jego wartość prądową.
- Weryfikuję przekrój, długość i sposób ułożenia przewodu.
- Oceniająm, czy obciążenie ma duży prąd rozruchowy, czy pracuje łagodnie.
- Patrzę na zdolność wyłączania i warunki zwarciowe w punkcie montażu.
- Sprawdzam, czy nowy aparat nie popsuje selektywności z urządzeniem wyżej w torze.
- Dopasowuję liczbę biegunów do układu jednofazowego lub trójfazowego.
Jeśli miałbym zostawić jedną zasadę na koniec, brzmiałaby tak: zabezpieczenia nadprądowego nie dobiera się do pojedynczego urządzenia, tylko do całego obwodu. Gdy kabel, charakter obciążenia, prąd zwarciowy i selektywność są spójne, instalacja działa cicho, przewidywalnie i bez niepotrzebnych wyłączeń. I właśnie o to chodzi bardziej niż o samą literę na obudowie.
