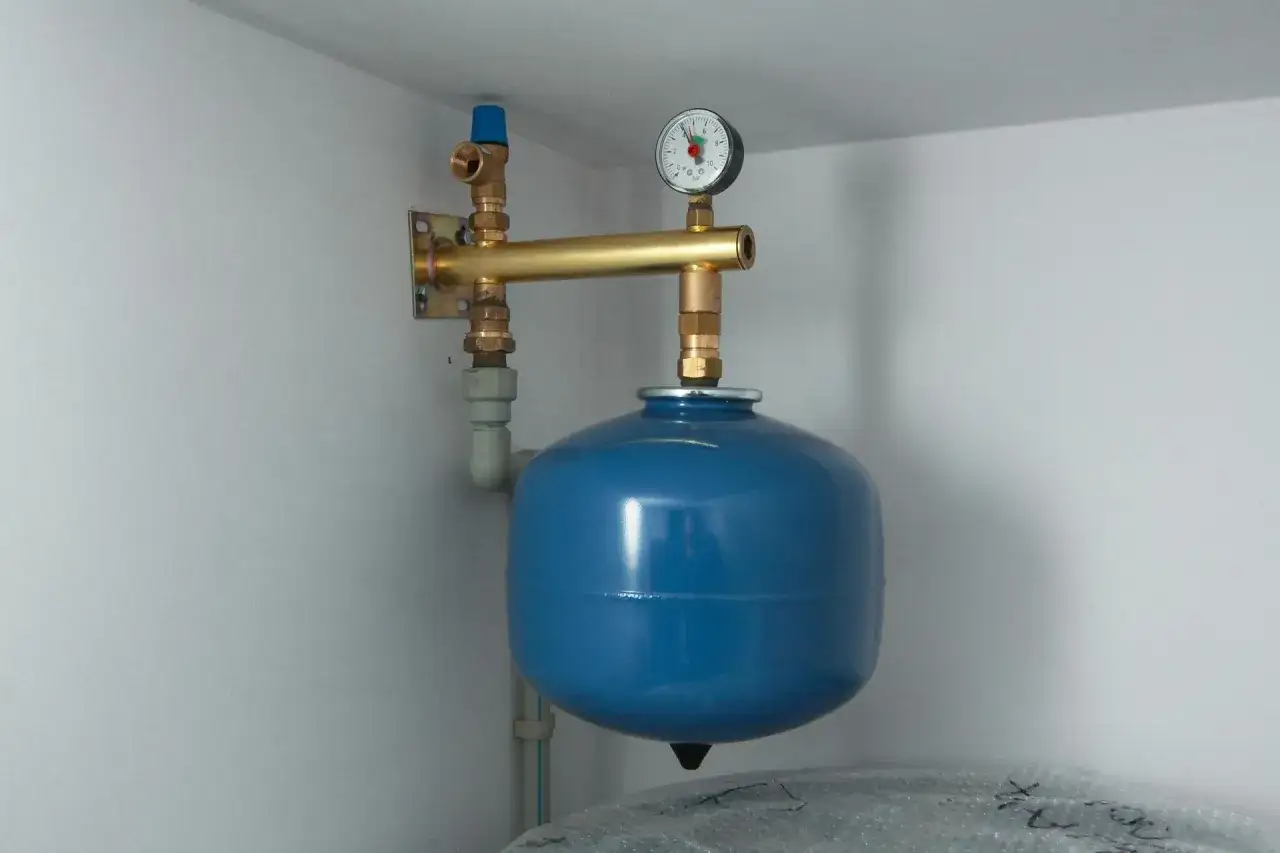

Temat naczynie przeponowe do góry nogami w praktyce sprowadza się do trzech rzeczy: tego, co dopuszcza producent, jak zachowa się instalacja po kilku sezonach pracy i czy serwis nadal będzie wygodny. W układach grzewczych samo odwrócenie zbiornika nie zawsze jest błędem, ale bardzo łatwo zamienić dopuszczalny montaż w rozwiązanie, które później utrudnia odpowietrzanie, kontrolę ciśnienia i wymianę membrany. Dlatego patrzę na ten temat nie jako na ciekawostkę montażową, tylko jako na decyzję, która ma realny wpływ na żywotność całej kotłowni.
Najpierw sprawdź, czy model i instalacja w ogóle dopuszczają taki montaż
- Nie ma jednej reguły dla wszystkich naczyń - część modeli można zamontować z króćcem do góry, część nie.
- W instalacji c.o. najbezpieczniej trzymać się montażu na powrocie, czyli po stronie chłodniejszej wody.
- Odwrócony montaż zwykle nie psuje samej funkcji przeponowej, ale może utrudnić opróżnianie i serwis.
- Jeśli producent nie podaje tej pozycji w instrukcji, traktuję to jako sygnał ostrzegawczy, a nie zielone światło.
- Przed montażem trzeba przewidzieć dostęp do zaworu, manometru i elementów odcinających.
Kiedy naczynie przeponowe do góry nogami ma sens
Najkrócej: tylko wtedy, gdy producent wyraźnie to dopuszcza. W materiałach technicznych niektórych firm można znaleźć informację, że montaż z króćcem skierowanym do góry jest możliwy, ale opróżnianie wody trwa wtedy dłużej niż przy klasycznym układzie z króćcem w dół. To ważne, bo różnica nie dotyczy samej idei działania zbiornika, tylko wygody obsługi i sposobu, w jaki woda opuszcza komorę przy serwisie.
Patrzę na to tak: jeśli odwrócenie zbiornika rozwiązuje problem z miejscem w kotłowni, ale nie psuje dostępu do armatury i nie kłóci się z instrukcją, ma to sens. Jeśli jednak montaż wymusza ciasne podłączenie, utrudnia odczyt ciśnienia albo zostawia zbiornik bez sensownego podparcia, lepiej szukać innego układu. W praktyce wygoda serwisu jest tak samo ważna jak sama szczelność, bo to właśnie przy przeglądach wychodzą później największe problemy.
W układach grzewczych i chłodniczych bardzo często spotyka się też zalecenie montażu na rurze o najniższej temperaturze, czyli zwykle na powrocie. To nie jest detal dla pedantów - chłodniejsza strefa zwyczajnie mniej obciąża membranę i uszczelnienia. Z tego punktu widzenia odwrócony montaż może być dopuszczalny, ale nie jest automatycznie najlepszym wyborem.
Co zmienia odwrócenie zbiornika w codziennej pracy
Sama zasada działania naczynia przeponowego się nie zmienia: po jednej stronie membrany jest gaz, po drugiej woda, a zbiornik ma przejąć nadmiar objętości przy wzroście temperatury. To oznacza, że jeśli ciśnienie wstępne jest ustawione prawidłowo, a pojemność zbiornika dobrano rozsądnie, układ nadal będzie kompensował rozszerzalność wody. Problem zaczyna się tam, gdzie wchodzi eksploatacja.
Przy montażu „do góry nogami” najczęściej widać trzy skutki:
- Wolniejsze opróżnianie - woda nie schodzi tak wygodnie jak przy klasycznej pozycji, więc serwis trwa dłużej.
- Trudniejszy dostęp - zaworek do kontroli ciśnienia wstępnego bywa w mniej wygodnym miejscu, a to utrudnia przegląd.
- Większe ryzyko złej oceny stanu zbiornika - jeśli naczynie jest zamontowane niewygodnie, użytkownik rzadziej je kontroluje, a drobna usterka szybciej umyka.
To właśnie dlatego nie traktuję takiego montażu jako „tylko odwrócenia rury”. W hydraulice detal ustawienia potrafi zdecydować o tym, czy instalacja będzie po prostu działać, czy będzie działać i da się ją bezproblemowo obsłużyć.
Jak montuję je poprawnie, żeby nie wrócić do tematu po roku
Najpierw sprawdzam dokumentację konkretnego modelu. To brzmi banalnie, ale w praktyce rozstrzyga połowę sporów. Jeżeli instrukcja pokazuje tylko jedną pozycję montażu, nie szukam obejścia. Jeżeli dopuszcza kilka wariantów, wybieram ten, który najłatwiej utrzymać i serwisować.
W instalacji c.o. trzymam się kilku zasad, które realnie robią różnicę:
- Montaż na powrocie - tam woda ma niższą temperaturę, więc zbiornik pracuje spokojniej.
- Zawór odcinający i możliwość opróżnienia - bez tego każdy serwis zamienia się w rozbieranie połowy układu.
- Właściwe podparcie - duże naczynie waży sporo, zwłaszcza po napełnieniu, więc nie powinno wisieć wyłącznie na rurach.
- Dostęp do zaworu kontroli ciśnienia - jeśli nie da się do niego swobodnie podejść, przegląd będzie odkładany.
- Kontrola ciśnienia wstępnego przed uruchomieniem - to jeden z tych parametrów, które decydują o stabilności pracy całej instalacji.
Według zaleceń spotykanych w dokumentacji producentów, takich jak Caleffi, dla instalacji grzewczych sensownym punktem jest zwykle powrót, czyli miejsce z chłodniejszą wodą. To nie jest ozdobna wskazówka z katalogu, tylko praktyczny kierunek, który ogranicza obciążenie elementów elastycznych i ułatwia późniejszą pracę systemu.
Gdzie taki montaż działa, a gdzie lepiej go unikać
W praktyce rozdzielam trzy przypadki: ogrzewanie, solar i instalacje z wodą użytkową. Każdy z nich stawia trochę inne wymagania, więc nie ma sensu wrzucać wszystkiego do jednego worka.
| Typ instalacji | Ocena montażu odwróconego | Na co zwrócić uwagę |
|---|---|---|
| Ogrzewanie c.o. | Często możliwe, ale tylko zgodnie z instrukcją | Powrót, dostęp serwisowy, podparcie, ciśnienie wstępne |
| Instalacja solarna | Raczej ostrożnie | Wyższe temperatury, większe obciążenie termiczne, wymagania producenta |
| Woda użytkowa / hydrofor | Zależy od konkretnego modelu | Certyfikacja, higiena, łatwość kontroli i serwisu |
Warto tu zachować trzeźwe podejście. Zilmet wprost wskazuje, że montaż z króćcem skierowanym do góry jest możliwy, ale opróżnianie wody trwa dłużej niż przy ustawieniu z króćcem w dół. To dobra granica praktyczna: jeśli producent dopuszcza pozycję, ale ostrzega przed skutkami serwisowymi, trzeba to potraktować serio, a nie jak formalność.
Najmniej lubię sytuacje, w których ktoś chce odwrócić zbiornik tylko dlatego, że „tak będzie krócej z rurami”. Przy małym naczyniu to bywa jeszcze do obrony, ale przy większych pojemnościach i trudnym dostępie lepiej znaleźć prostszy układ niż później walczyć z każdym przeglądem.
Najczęstsze błędy przy takim montażu
W tej historii nie psuje najczęściej sama orientacja, tylko to, co robi się obok niej. Z mojego doświadczenia najczęściej wracają te same błędy:
- Ignorowanie instrukcji - montaż „bo się da” zamiast montażu „bo producent pozwala”.
- Wpięcie po złej stronie instalacji - naczynie trafia na gorący odcinek zamiast na powrót.
- Brak zaworu odcinającego - potem każda drobna kontrola wymaga spuszczania wody z całego układu.
- Brak miejsca na serwis - króciec i zaworek są schowane tak, że nikt nie chce tam wracać.
- Podparcie tylko na rurach - to proszenie się o naprężenia i nieszczelności.
- Brak kontroli po pierwszym rozgrzaniu - instalacja działa chwilę dobrze, ale nikt nie sprawdza, co dzieje się po osiągnięciu temperatury roboczej.
Jest jeszcze jeden błąd, który widuję zaskakująco często: mylenie problemu pojemności z problemem ustawienia. Jeśli zbiornik jest po prostu za mały, to nawet idealny montaż nie uratuje układu przed skokami ciśnienia. Odwrócona pozycja nie zastępuje poprawnego doboru.
Co jeszcze sprawdzam, zanim zostawię instalację w takiej pozycji
Po uruchomieniu patrzę nie tylko na to, czy układ grzeje, ale też na zachowanie ciśnienia na zimno i po rozgrzaniu. W domowych instalacjach zawór bezpieczeństwa bardzo często ma próg otwarcia na poziomie 3 barów, więc jeśli przy pracy ciśnienie zaczyna się do tego poziomu zbliżać, coś jest nie tak: za małe naczynie, źle ustawione ciśnienie wstępne albo po prostu zły punkt wpięcia.
Sprawdzam też, czy po kilku cyklach grzania nie pojawia się woda w nieoczekiwanych miejscach. Jeżeli po lekkim otwarciu zaworka do kontroli ciśnienia wstępnego pojawia się woda, to zwykle oznacza problem z membraną i trzeba myśleć o wymianie zbiornika albo wkładu, zależnie od konstrukcji. To już nie jest kwestia orientacji, tylko stanu samego urządzenia.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: montaż odwrócony jest dopuszczalny tylko wtedy, gdy producent go przewidział, a serwis nadal ma sens. Reszta to szczegóły, ale właśnie na tych szczegółach najczęściej przegrywa cała kotłownia.
