Przy kablach prowadzonych w gruncie najwięcej problemów bierze się nie z samego wykopu, tylko z pominięcia kilku prostych zasad: właściwej głębokości, podsypki z piasku, taśmy ostrzegawczej i osłon w miejscach kolizji. Dobrze wykonana trasa ma być niewidoczna po zasypaniu, ale jednocześnie przewidywalna dla każdego, kto za kilka lat będzie coś na tej działce kopał. Poniżej porządkuję normy i praktykę tak, żeby dało się z tego korzystać przy przyłączu domu, oświetleniu ogrodu albo przebudowie fragmentu linii kablowej.
Najważniejsze zasady przy kablach układanych w ziemi
- Głębokość mierzy się do górnej powierzchni kabla, a nie do dna wykopu.
- W praktyce dla kabli do 1 kV najczęściej przyjmuje się 70 cm poza użytkami rolnymi i 50 cm pod chodnikami lub drogami rowerowymi.
- Podsypka i zasypka z piasku oraz taśma ostrzegawcza są tak samo ważne jak sam kabel.
- Przy skrzyżowaniach z innymi instalacjami kabel zwykle prowadzi się w rurze osłonowej albo zmienia trasę.
- Do gruntu wybiera się kabel przeznaczony do układania pod ziemią, a przekrój dobiera się do obciążenia i spadku napięcia.
Jakie przepisy naprawdę prowadzą projekt
Ja patrzę na ten temat warstwowo, bo nie ma jednego magicznego przepisu, który załatwia wszystko. W praktyce podstawą jest aktualne branżowe wydanie N SEP-E-004:2022-08, a obok niego dochodzą warunki techniczne dla obiektów budowlanych oraz wytyczne operatora sieci albo zarządcy terenu. To ważne, bo inne wymagania pojawiają się przy przyłączu domu jednorodzinnego, a inne przy kablu prowadzonym pod drogą publiczną.
Najprościej rozbijam to na trzy pytania: jak głęboko kabel ma leżeć, jak ma być zabezpieczony i jak ma być oznakowany. Jeśli projekt nie odpowiada jasno na te trzy kwestie, to później zwykle zaczynają się poprawki, dodatkowe osłony i nerwowe szukanie kompromisów w terenie. To dobry punkt wyjścia, ale sama deklaracja zgodności z normą jeszcze niczego nie gwarantuje, więc przechodzę od razu do głębokości ułożenia.
- N SEP-E-004 porządkuje projektowanie i budowę linii kablowych.
- Wytyczne lokalne mogą być ostrzejsze niż sama norma, szczególnie przy drogach i na terenach publicznych.
- Przy wejściu do budynku liczy się także sposób wprowadzenia kabla przez fundament lub ścianę.
Na jakiej głębokości układa się kabel w ziemi
W praktyce najczęściej rozstrzyga to napięcie kabla i rodzaj terenu. Głębokość mierzy się od powierzchni gruntu do górnej powierzchni kabla, a nie do spodu wykopu, co bywa częstym źródłem nieporozumień. Jeśli ktoś podaje tylko jedną liczbę bez kontekstu, to zazwyczaj upraszcza temat za mocno.
| Sytuacja | Minimalna głębokość | Co to oznacza w praktyce |
|---|---|---|
| Kabel do 1 kV poza użytkami rolnymi | 70 cm | Typowy wariant dla przyłącza domu, ogrodu, altany albo zasilania budynku gospodarczego. |
| Kabel do 1 kV pod chodnikiem, drogą rowerową lub dla oświetlenia ulicznego i znaków | 50 cm | Trasa jest płytsza, ale zwykle wymaga lepszej ochrony mechanicznej i dokładnego oznakowania. |
| Kabel 1-20 kV poza użytkami rolnymi | 80 cm | To już poziom sieci średniego napięcia, więc projekt i odbiór są bardziej rygorystyczne. |
| Teren rolny lub trudne warunki gruntowe | zależnie od projektu | Tu nie zgadywałbym na własną rękę, bo ostatecznie decyduje dokumentacja i warunki lokalne. |
Jeśli kabel ma zejść płycej, nie robi się tego „na czuja”. Wtedy projekt przewiduje osłonę, inną trasę albo dodatkowe zabezpieczenie odcinka. Z mojego punktu widzenia to właśnie na etapie głębokości najłatwiej uniknąć późniejszych napraw, ale sama liczba to jeszcze nie wszystko, bo równie ważne są warstwy ochronne i oznakowanie trasy.

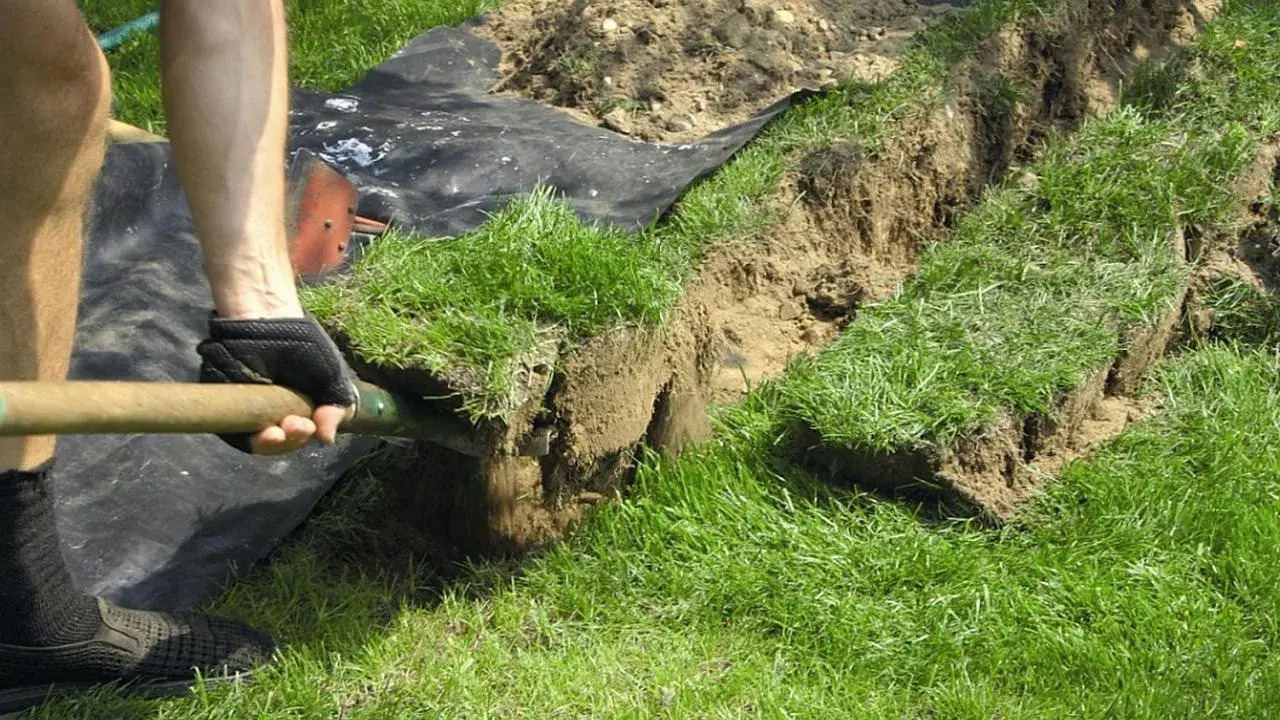

Jak przygotować wykop, podsypkę i oznakowanie
W dobrze zrobionym rowie kabel nie leży bezpośrednio na ostrych kamieniach, nie jest naprężony i nie „pływa” w zasypce. Ja zawsze zakładam prostą zasadę: to, czego nie widać po zasypaniu, musi być zrobione porządniej niż wszystko, co widać na powierzchni. W przeciwnym razie po kilku sezonach wystarczy jedna łopata albo wibracja od cięższego sprzętu i robi się problem.
- Dno wykopu powinno być oczyszczone z kamieni, gruzu i korzeni.
- Podsypka z piasku ma zwykle co najmniej 10 cm i tworzy równą bazę pod kabel.
- Kabel układa się bez skręcania i bez nadmiernego naciągu, a promień gięcia musi być zgodny z danymi producenta.
- Nad kablem daje się kolejną warstwę ochronną, najczęściej także 10 cm piasku.
- Dalej dosypuje się grunt rodzimy, a nad trasą umieszcza się taśmę ostrzegawczą, zwykle na wysokości 25-35 cm nad kablem.
- W przypadku kabli niskiego napięcia taśma jest zazwyczaj niebieska, a jej obecność znacznie ułatwia późniejsze prace ziemne.
W gruntach piaszczystych i czystych czasem spotyka się prostszy układ, ale ja i tak wolę dać warstwę piasku. To niewielki koszt w porównaniu z ryzykiem przetarcia izolacji. Taki detal często decyduje o trwałości całej instalacji, a kiedy trasa dochodzi do innej sieci albo do podjazdu, wchodzą już dodatkowe zabezpieczenia.

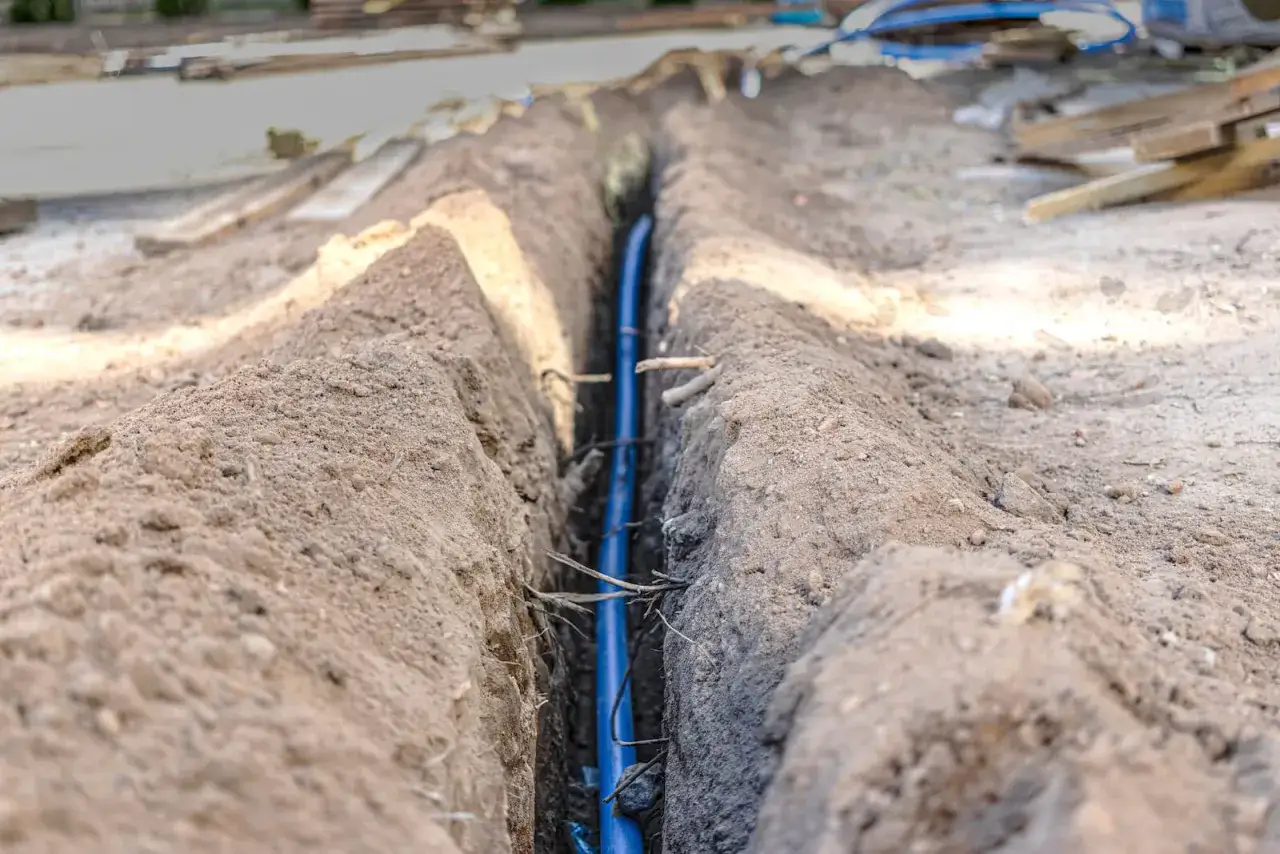

Kiedy kabel trzeba osłonić rurą albo zmienić trasę
Rura osłonowa nie jest ozdobą. To praktyczne zabezpieczenie, które bierze na siebie nacisk, tarcie i uszkodzenia przy przyszłych robotach ziemnych. Stosuję ją szczególnie tam, gdzie kabel przecina się z inną infrastrukturą albo przechodzi pod miejscem narażonym na nacisk, na przykład pod wjazdem, podjazdem, drogą wewnętrzną czy utwardzoną nawierzchnią.
- Przy skrzyżowaniu z innymi instalacjami podziemnymi kabel lepiej prowadzić pod kątem zbliżonym do 90 stopni.
- Jeżeli odległości z projektu nie da się utrzymać, odcinek kolizji zwykle prowadzi się w rurze osłonowej.
- Przy wejściu kabla do budynku osłona jest w praktyce standardem, bo chroni odcinek najbardziej narażony na uszkodzenie.
- Pod podjazdem albo drogą lepiej od razu zaplanować zabezpieczenie, zamiast liczyć na to, że grunt „sam ochroni” kabel.
Warto też pamiętać, że odległości od gazociągów, wodociągów, kanalizacji czy innych kabli nie są jedną uniwersalną liczbą. Zależą od rodzaju sieci i sytuacji w projekcie, więc przy zbliżeniach nie improwizuję. To samo dotyczy doboru samego kabla, bo nie każdy przewód nadaje się do bezpośredniego ułożenia w gruncie.
Jaki kabel nadaje się do bezpośredniego ułożenia w gruncie
Do ziemi wybieram kabel przeznaczony do takiego montażu, z powłoką odporną na wilgoć i uszkodzenia mechaniczne. W instalacjach domowych i ogrodowych najczęściej spotyka się kable z rodziny YKY albo YAKY, ale sam symbol jeszcze niczego nie załatwia, jeśli przekrój jest źle dobrany albo trasa jest zbyt długa. Kabel ma wytrzymać nie tylko ułożenie, ale też lata pracy pod ziemią.
Przy doborze patrzę na trzy rzeczy: obciążenie prądowe, spadek napięcia i warunki mechaniczne. Jeśli kabel ma zasilać ogród, bramę, altanę i kilka obwodów zewnętrznych, to lepiej przewidzieć zapas niż później wymieniać całą trasę na większy przekrój. Z mojego doświadczenia najczęstszy błąd brzmi banalnie: ktoś wybiera kabel „żeby tylko działało”, a potem okazuje się, że działa, ale zbyt słabo albo zbyt gorąco.
- Nie wkładałbym do ziemi przypadkowego przewodu instalacyjnego z wnętrza budynku.
- Przy dłuższych trasach trzeba uwzględnić spadek napięcia, nie tylko sam prąd obciążenia.
- W miejscach narażonych na nacisk lepiej od razu wybrać rozwiązanie odporniejsze mechanicznie albo prowadzenie w rurze.
- Jeśli instalacja ma rosnąć w przyszłości, opłaca się zostawić rezerwę mocy i trasę z zapasem.
Dobry kabel to dopiero połowa sukcesu. Druga połowa to sposób ułożenia, a najwięcej awarii rodzi się właśnie z błędów wykonawczych, nie z samego projektu.
Błędy, które najczęściej psują całą inwestycję
Przy kablach ziemnych widzę powtarzalny zestaw potknięć. Nie są widowiskowe, ale później potrafią kosztować najwięcej, bo problem wychodzi dopiero po zasypaniu albo po pierwszej ingerencji w grunt.
- Zbyt mała głębokość - kabel staje się łatwym celem przy kolejnych pracach ziemnych.
- Brak piaskowej podsypki - kamienie i twardy grunt uszkadzają powłokę w długim okresie.
- Brak taśmy ostrzegawczej - przyszły wykonawca nie dostaje żadnego sygnału, że pod ziemią biegnie instalacja.
- Zbyt mały promień gięcia - izolacja i żyły dostają naprężenia, których nie widać od razu.
- Brak pomiarów przed zasypaniem - ewentualnego błędu nie da się już łatwo wykryć.
- Brak dokumentacji powykonawczej - po latach nikt nie wie, gdzie dokładnie biegnie trasa.
Jeśli miałbym wskazać jeden błąd, który najczęściej wraca w praktyce, to jest nim właśnie oszczędzanie na oznakowaniu i dokumentacji. Sam kabel można jeszcze wymienić, ale źle opisanej trasy zwykle szuka się długo i nerwowo. Dlatego przed zasypaniem zostawiam sobie jeszcze krótką listę kontrolną.
Zanim zasypiesz rów, sprawdź trzy rzeczy, które robią różnicę po latach
Na końcu i tak liczy się nie to, że kabel leży, tylko to, czy ktoś za trzy albo dziesięć lat będzie umiał bezpiecznie odtworzyć jego przebieg. Ja przed zasypaniem sprawdzam zawsze te same rzeczy, bo właśnie one najczęściej decydują o tym, czy inwestycja będzie bezproblemowa.
- Czy głębokość jest zmierzona do górnej powierzchni kabla, a nie do dna wykopu.
- Czy trasa ma zapas kabla przy wejściu do budynku, studni, rozdzielnicy albo słupka.
- Czy zostały wykonane zdjęcia, pomiary i oznaczenie trasy w dokumentacji powykonawczej.
- Czy taśma ostrzegawcza jest na właściwej wysokości i rzeczywiście biegnie nad całym odcinkiem kabla.
To są drobiazgi tylko z pozoru. W praktyce właśnie one decydują, czy przy kolejnych robotach ziemnych nie wjedzie się łopatą w instalację i czy cała linia będzie dało się bez nerwów odnaleźć, skontrolować i ewentualnie wymienić. Jeśli mam zostawić jedną zasadę w tym temacie, to taką: nie zaczynaj od kopania, tylko od sprawdzenia projektu, przebiegu innych mediów i tego, czy trasa po zasypaniu nadal będzie czytelna dla człowieka, który wróci do niej za kilka lat.
