Potocznie spotyka się określenie bezpiecznik różnicowoprądowy, ale technicznie chodzi o wyłącznik różnicowoprądowy, czyli aparat, który odcina zasilanie, gdy część prądu ucieka inną drogą niż przewidziana instalacja. To ważny element ochrony przeciwporażeniowej i przeciwpożarowej, ale działa skutecznie tylko wtedy, gdy jest dobrze dobrany, poprawnie podłączony i regularnie sprawdzany. W tym tekście wyjaśniam, jak działa, kiedy pomaga, kiedy nie wystarczy oraz jak rozpoznać typowe błędy przy jego doborze i eksploatacji.
Najważniejsze rzeczy o ochronie różnicowoprądowej
- Różnicówka reaguje na prąd upływu do ziemi, a nie na przeciążenie czy zwarcie.
- W domu najczęściej stosuje się czułość 30 mA do ochrony ludzi, a wyższe progi służą zwykle innym zadaniom.
- Typ A jest dziś najbezpieczniejszym punktem startu dla większości obwodów z elektroniką.
- Urządzenie wymaga poprawnego rozdziału przewodów PE i N, a w starych instalacjach z PEN nie da się go użyć „tak po prostu”.
- Przycisk testowy warto sprawdzać regularnie, bo sam fakt zamontowania aparatu nie gwarantuje sprawności.
Czym jest wyłącznik różnicowoprądowy i przed czym chroni
W praktyce ten aparat ma jedno zadanie: wyłączyć obwód, gdy pojawi się niebezpieczny prąd różnicowy, czyli taka część prądu, która nie wraca przewodem neutralnym, lecz „ucieka” do obudowy urządzenia, wilgoci, ziemi albo przez człowieka. Najczęściej dzieje się to przy uszkodzeniu izolacji, zawilgoceniu gniazda, przebiciu w sprzęcie AGD albo błędzie wykonawczym w instalacji.
To ważne rozróżnienie: wyłącznik różnicowoprądowy nie chroni przed każdym problemem elektrycznym. On nie zastępuje zabezpieczenia nadprądowego, bo nie odetnie obwodu przy samym przeciążeniu czy zwarciu między przewodem fazowym a neutralnym bez upływu do ziemi. Dlatego w dobrze zrobionej instalacji pracuje obok wyłącznika nadprądowego albo występuje w wersji łączonej jako RCBO.
Ja patrzę na to tak: różnicówka jest ostatnią linią obrony wtedy, gdy izolacja zawodzi albo ktoś ma kontakt z elementem pod napięciem. Właśnie dlatego najwięcej sensu ma tam, gdzie ryzyko kontaktu z wilgocią, metalowymi obudowami i urządzeniami przenośnymi jest podwyższone. Żeby zrozumieć, dlaczego reaguje tak szybko, trzeba zobaczyć jej zasadę działania w środku.
Jak działa wyłącznik różnicowoprądowy

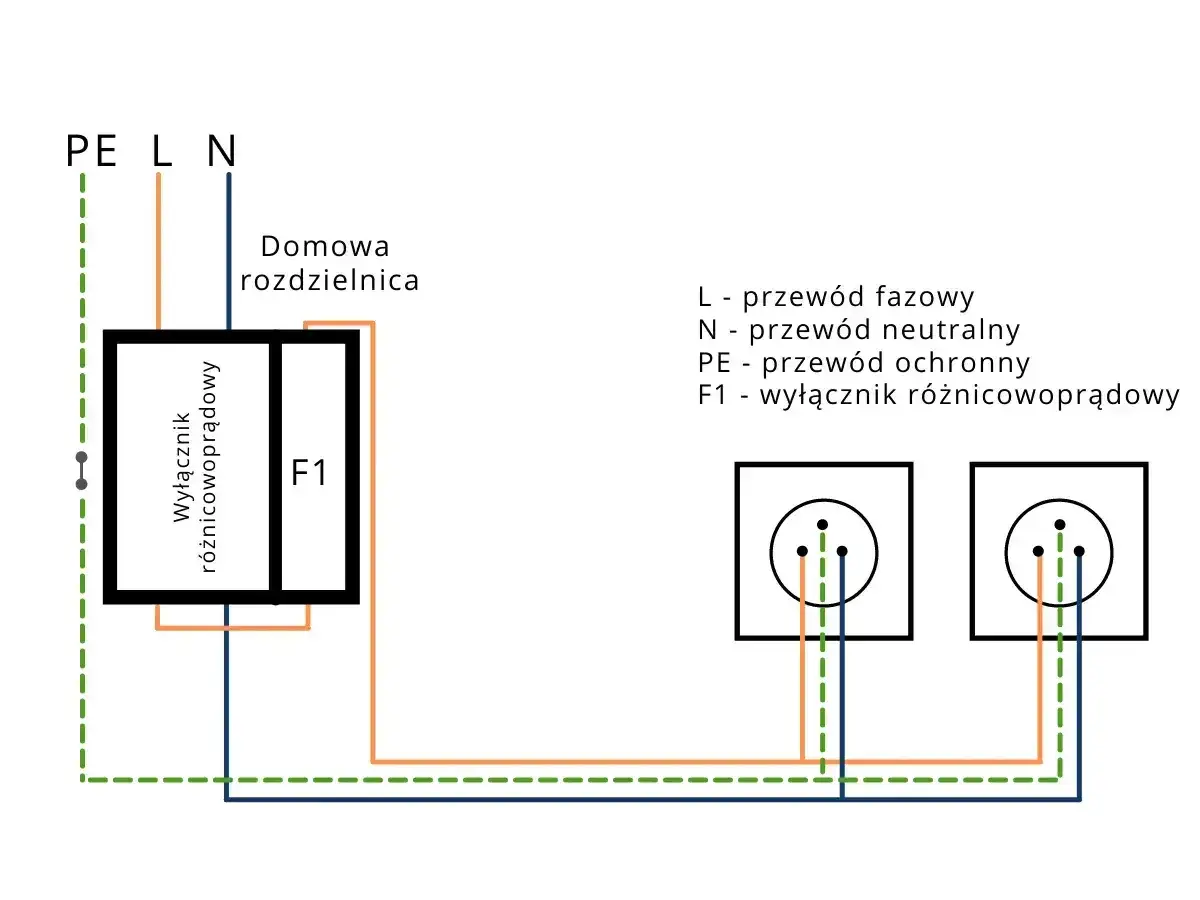

W środku znajduje się przekładnik sumujący prądy płynące w przewodach roboczych. W normalnej pracy prąd, który wypływa fazą, wraca neutralnym i bilans jest równy zero. Gdy część prądu odpłynie inną drogą, pojawia się różnica, a mechanizm wyzwalający odłącza zasilanie w ułamku sekundy.
To nie jest skomplikowana magia, tylko bardzo konsekwentna kontrola bilansu prądów. Dlatego aparat reaguje na prąd upływu albo zwarcie doziemne, ale sam nie „wie”, czy winny jest uszkodzony kabel, mokra pralka, przebita grzałka czy człowiek dotykający obudowy. On widzi tylko, że prąd nie wraca tam, gdzie powinien.
Przycisk testowy działa po to, by sztucznie wywołać taki stan i sprawdzić mechanikę wyzwalacza. Jeśli test nie powoduje zadziałania, traktuję to jako sygnał alarmowy, a nie drobiazg do odłożenia na później. W obwodach domowych to prosty test, który wiele mówi o realnej sprawności aparatu. Skoro wiemy już, jak to działa, warto od razu rozdzielić różnicówkę od zwykłego „bezpiecznika”, bo te pojęcia wciąż są ze sobą mylone.
Czym różnicówka różni się od zwykłego bezpiecznika
To najczęstsze nieporozumienie: potocznie wszystko, co siedzi w rozdzielnicy i wyłącza prąd, bywa nazywane bezpiecznikiem, ale technicznie chodzi o różne urządzenia. Wyłącznik nadprądowy pilnuje przeciążenia i zwarcia, a wyłącznik różnicowoprądowy pilnuje upływu do ziemi. Jeden reaguje na zbyt duży prąd, drugi na nierównowagę prądów.
| Urządzenie | Na co reaguje | Przed czym chroni | Czego nie robi |
|---|---|---|---|
| Wyłącznik różnicowoprądowy | Prąd upływu, różnica między prądem „tam” i „z powrotem” | Przeciwporażeniowo, częściowo przeciwpożarowo | Nie chroni przed przeciążeniem ani zwarciem między przewodami roboczymi |
| Wyłącznik nadprądowy | Za duży prąd i zwarcie | Instalację i przewody przed przegrzaniem | Nie wykrywa upływu do ziemi, jeśli prąd nie przekroczy progu zadziałania |
| RCBO | Upływ do ziemi oraz przeciążenie i zwarcie | Łączy obie funkcje w jednym aparacie | Nie zwalnia z poprawnego projektu i selekcji obwodów |
W domu ta różnica ma praktyczne znaczenie. Jeśli wybija „różnicówka”, nie szukasz od razu zbyt dużego poboru mocy, tylko śladu upływu: wilgoci, uszkodzonego sprzętu, błędnego podłączenia lub zestarzałej izolacji. Z tej samej logiki wynika, że ważny jest właściwy dobór aparatu, bo nie każdy model nadaje się do każdego obwodu. To prowadzi do najważniejszej decyzji przy zakupie.
Jak dobrać właściwy typ do domu i warsztatu
Wybór nie sprowadza się do pytania „czy ma działać”. Liczy się czułość, typ wykrywanego prądu, liczba biegunów i to, z jakim obciążeniem aparat ma pracować. W nowych instalacjach domowych najczęściej sensownym punktem startu jest typ A o czułości 30 mA, ale nie jest to odpowiedź uniwersalna dla każdej sytuacji.
| Parametr | Typowe wartości | Co to oznacza w praktyce |
|---|---|---|
| Czułość IΔn | 10 mA, 30 mA, 100 mA, 300 mA | Im niższa wartość, tym szybsza i bardziej „wyczulona” ochrona; 30 mA najczęściej stosuje się do ochrony ludzi |
| Typ | AC, A, F, B | Określa, jaki rodzaj prądu upływu aparat potrafi rozpoznać |
| Liczba biegunów | 2P, 4P | Dobór zależy od tego, czy chronisz obwód jednofazowy, czy trójfazowy |
| Prąd znamionowy | np. 25 A, 40 A, 63 A | To nie próg zadziałania ochrony różnicowej, tylko dopuszczalne obciążenie aparatu |
Jak czytać typy AC, A, F i B
Typ AC reaguje na sinusoidalne prądy przemienne. To prostsze rozwiązanie, ale w nowoczesnym domu coraz częściej bywa zbyt wąskie, bo wiele urządzeń ma elektronikę z prostownikami i zasilaczami impulsowymi. Typ A wykrywa także pulsujące składowe stałe, dlatego zwykle lepiej pasuje do sprzętów kuchennych, pralek, ładowarek i większości obwodów z elektroniką.
Typ F przydaje się tam, gdzie pracują urządzenia z falownikami i bardziej „brudnym” przebiegiem prądu, na przykład niektóre klimatyzatory, pompy ciepła albo nowocześniejsze napędy. Typ B to już rozwiązanie specjalistyczne, potrzebne przy prądach stałych i instalacjach takich jak ładowanie pojazdów elektrycznych czy część systemów fotowoltaicznych. Tu nie zgaduję: jeśli producent urządzenia albo projekt instalacji wymaga konkretnego typu, trzeba się tego trzymać, bo zamiana na „byle jaki” aparat kończy się fałszywymi wyłączeniami albo brakiem właściwej ochrony.
Przeczytaj również: Jak podłączyć antenę pokojową do telewizora i ustawić odbiór?
Jak dobrać czułość do obwodu
W praktyce 30 mA wybieram tam, gdzie najważniejsza jest ochrona człowieka: gniazda ogólne, łazienka, kuchnia, garaż, ogród, taras, zasilanie sprzętu przenośnego. 10 mA bywa stosowane w wyjątkowo wrażliwych miejscach, ale ma też wyższe ryzyko niepotrzebnych zadziałań. 100 mA i 300 mA częściej pojawiają się jako zabezpieczenie nadrzędne albo element ochrony przeciwpożarowej, a nie jako podstawowa ochrona dla przypadkowego użytkownika gniazda.
Jeśli miałbym skrócić temat do jednej praktycznej reguły, brzmi ona tak: najpierw dobieram typ aparatu do charakteru obciążenia, potem czułość do celu ochrony, a dopiero na końcu patrzę na prąd znamionowy. To podejście jest bezpieczniejsze niż kupowanie „najmocniejszego” modelu w nadziei, że zadziała wszędzie. Kolejny krok to poprawne wpięcie urządzenia w instalację, bo nawet dobry aparat źle zamontowany działa kapryśnie.
Gdzie montuje się go w instalacji i z czym go łączyć
Różnicówka nie działa w próżni. W praktyce musi mieć zapewnione poprawne warunki pracy: rozdzielony przewód ochronny i neutralny, właściwie dobrane zabezpieczenie nadprądowe oraz porządek w okablowaniu za aparatem. W nowych instalacjach to oczywiste, ale przy modernizacji starych układów właśnie tutaj pojawia się najwięcej problemów.
W instalacji z przewodem PEN nie montuje się go „na skróty”. Najpierw trzeba wykonać poprawny rozdział na PE i N w odpowiednim punkcie instalacji, a dopiero potem prowadzić obwody przez wyłącznik różnicowoprądowy. Jeżeli po stronie chronionej przewody neutralne różnych obwodów zostaną ze sobą połączone, aparat może wybijać bez wyraźnego powodu. To klasyczny błąd, który widzę częściej, niż powinienem.
W nowoczesnym domu najlepiej rozdzielać ochronę na logiczne grupy. Osobne obwody dla łazienki, kuchni, zewnętrznych gniazd i sprzętu o większym ryzyku awarii dają czytelniejszą diagnostykę. Gdy wszystko jest pod jednym aparatem, jedno uszkodzenie potrafi wyłączyć pół mieszkania, a znalezienie winnego trwa dłużej. Właśnie dlatego selektywny projekt rozdzielnicy jest ważniejszy niż dokładanie kolejnych „zabezpieczeń dla świętego spokoju”.
Jeżeli instalacja obejmuje ładowarkę samochodu elektrycznego, pompę ciepła albo fotowoltaikę, dobór aparatu trzeba sprawdzić szczególnie uważnie. Tu często liczy się nie tylko czułość, ale też odporność na składową stałą i współpraca z pozostałymi zabezpieczeniami. Z tego powodu przechodzę teraz do sytuacji, w której urządzenie najczęściej zaskakuje użytkownika: kiedy wyłącza i jak znaleźć przyczynę.
Dlaczego wybija i jak szukać przyczyny
Kiedy aparat zadziała raz, to jeszcze nie tragedia. Kiedy robi to regularnie, trzeba szukać przyczyny, a nie tylko go ponownie załączać. Najczęstsze źródła problemu są bardzo przyziemne: wilgoć w gniazdku, uszkodzony przewód, grzałka w pralce, filtr przeciwzakłóceniowy w sprzęcie AGD, źle podłączony neutralny albo sumowanie się drobnych upływów z kilku urządzeń.
- Odłącz wszystkie odbiorniki z chronionego obwodu i spróbuj ponownie załączyć aparat.
- Jeśli przestaje wybijać, podłączaj sprzęty pojedynczo, zaczynając od tych najprostszych.
- Gdy wyzwala się nawet bez obciążenia, problem leży zwykle w instalacji, puszce, gnieździe albo samym aparacie.
- Sprawdź miejsca narażone na wilgoć: łazienkę, piwnicę, garaż, ogród, zewnętrzne oprawy i przedłużacze.
- Jeśli nie masz miernika izolacji i doświadczenia, wezwij elektryka zamiast losowo odłączać przewody.
Warto pamiętać o jednej rzeczy, którą początkujący często pomijają: czasem problemem nie jest „zepsuta różnicówka”, tylko suma drobnych upływów z kilku urządzeń. Każde z osobna działa normalnie, ale razem przekraczają próg zadziałania. To typowe w rozbudowanych kuchniach, pomieszczeniach z elektroniką i tam, gdzie wiele urządzeń ma filtry przeciwzakłóceniowe. W takiej sytuacji nie pomaga podnoszenie czułości w ciemno, tylko sensowny podział obwodów i analiza instalacji. Po diagnozie zostaje jeszcze kwestia codziennej kontroli, która jest prostsza, niż wielu osobom się wydaje.
Jak dbać o jego sprawność na co dzień
Najprostszy nawyk to test przyciskiem „T”. W domu robię to regularnie, najlepiej raz w miesiącu, a w miejscach wilgotnych lub bardziej zapylonych częściej. Taki test nie mierzy całej instalacji, ale pozwala sprawdzić, czy mechanizm wyzwalający w ogóle reaguje.
Jeśli aparat nie zadziała podczas testu, nie traktuję tego jako drobiazgu. To sygnał, że ochrona może nie spełnić swojej roli w chwili awarii. Podobnie niepokojące są częste, pozornie losowe wyłączenia bez wyraźnego powodu, ślady przegrzania na rozdzielnicy, luźne zaciski albo dźwięki i zapach wskazujące na uszkodzenie osprzętu. W takich sytuacjach szybka kontrola przez elektryka jest rozsądniejsza niż dalsze „obserwowanie tematu”.
Przy modernizacji domu zwracam też uwagę na wygodę serwisową. Oddzielne obwody, czytelne opisy w rozdzielnicy i brak przypadkowych mostków na neutralnym oszczędzają czas wtedy, gdy trzeba szybko znaleźć awarię. To nie jest detal estetyczny, tylko realna różnica między instalacją, którą da się diagnozować, a taką, która zamienia każdą usterkę w długie szukanie. Na koniec zostaje już tylko to, co naprawdę warto zapamiętać przed zakupem albo wymianą aparatu.
Co warto sprawdzić przed zakupem albo modernizacją rozdzielnicy
Jeżeli miałbym zostawić tylko kilka praktycznych wskazówek, byłyby to te cztery. Po pierwsze, nie myl funkcji ochrony różnicowoprądowej z ochroną nadprądową. Po drugie, dobieraj typ do charakteru obciążenia, a nie do samej ceny. Po trzecie, upewnij się, że instalacja ma poprawnie rozdzielone PE i N. Po czwarte, testuj aparat regularnie, bo sprawność ochrony trzeba potwierdzać, a nie zakładać.
W dobrze zaprojektowanej instalacji różnicówka nie jest ozdobą w rozdzielnicy, tylko realnym elementem bezpieczeństwa. Najwięcej daje wtedy, gdy jest częścią sensownie podzielonego układu, dobranego do domu, sprzętów i sposobu użytkowania. Jeśli natomiast ktoś traktuje ją jako uniwersalne lekarstwo na każdy problem z prądem, zwykle kończy się to frustracją i niepotrzebnymi wyłączeniami.
W praktyce najlepsze efekty daje połączenie właściwego typu aparatu, poprawnego montażu i prostych nawyków kontrolnych. To niewielki wysiłek w porównaniu z tym, co ten element potrafi zrobić w chwili realnej awarii.
