Pomiar prądu wydaje się prosty, ale właśnie tu najłatwiej o błąd: jedno złe wpięcie i bezpiecznik w mierniku ląduje do wymiany, a czasem uszkodzeniu ulega sam obwód. Ten artykuł pokazuje, jak podłączyć amperomierz bezpiecznie i sensownie, jak dobrać zakres pomiarowy oraz kiedy lepiej sięgnąć po cęgi albo bocznik zamiast klasycznego miernika. Skupiłem się na praktyce, bo przy elektryce liczy się nie teoria dla teorii, tylko poprawne wykonanie kilku kroków.
Najważniejsze zasady w skrócie
- Amperomierz włącza się szeregowo, a nie równolegle do odbiornika.
- Zanim rozepniesz obwód, odłącz zasilanie i sprawdź, czy przewody są ustawione w odpowiednich gniazdach miernika.
- Przy małych prądach używa się wejścia mA/μA, a przy większych najczęściej gniazda A lub 10 A.
- Jeśli prąd jest wysoki albo nie chcesz przerywać obwodu, rozważ cęgi prądowe albo bocznik.
- W obwodach sieciowych i instalacyjnych liczy się nie tylko poprawne wpięcie, ale też odpowiednia kategoria bezpieczeństwa miernika.

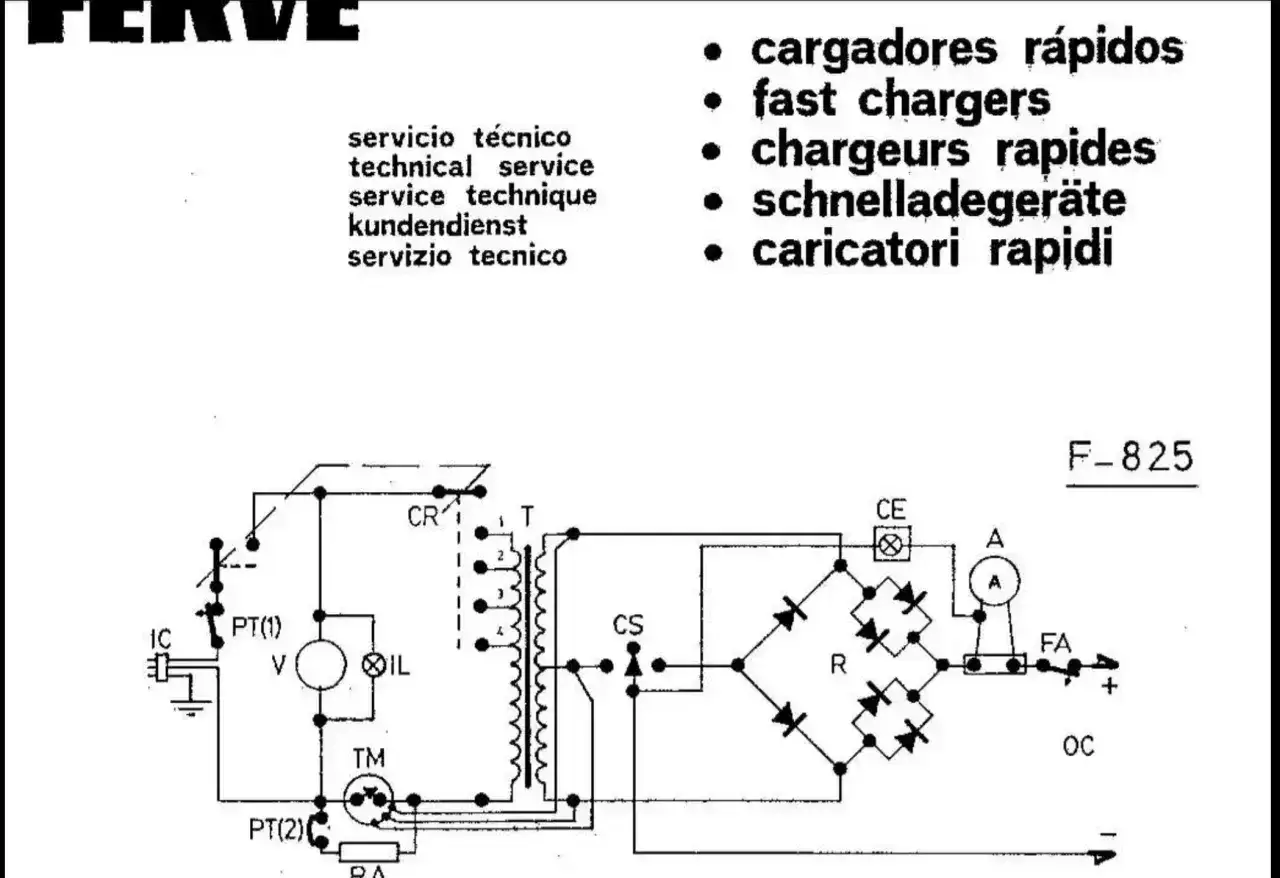

Najprościej amperomierz włącza się szeregowo
Najważniejsza rzecz, którą trzeba zapamiętać, jest banalna, ale decyduje o wszystkim: prąd musi przepłynąć przez miernik. Dlatego amperomierz podłącza się w szereg z obciążeniem, czyli „wpina” go w przerwany przewód obwodu. Gdyby podłączyć go równolegle, jego bardzo mała rezystancja mogłaby zrobić praktycznie zwarcie.
Ja zwykle tłumaczę to tak: woltomierz sprawdza „różnicę między punktami”, a amperomierz „przepływ w torze”. To dwa zupełnie różne sposoby pracy, choć początkującym łatwo je pomylić, bo oba mierniki mają podobne przewody i podobne obudowy.
| Rodzaj połączenia | Co robi miernik | Skutek |
|---|---|---|
| Szeregowe | Staje się częścią toru prądowego | Poprawny pomiar natężenia |
| Równoległe | Otrzymuje napięcie bezpośrednio na zaciskach | Ryzyko zwarcia i uszkodzenia |
Jeśli ten podział jest jasny, dalsza część robi się dużo prostsza, bo krok po kroku przechodzimy od teorii do realnego podłączenia w mierniku lub multimetrze.
Jak podłączyć miernik prądu krok po kroku
W praktyce najczęściej pracujesz nie z osobnym, laboratoryjnym amperomierzem, ale z multimetrem ustawionym na pomiar prądu. Zasada pozostaje ta sama, tylko trzeba pilnować gniazd i zakresu.
- Wyłącz zasilanie obwodu. Nie wpina się amperomierza „na żywo”, jeśli można tego uniknąć. W instalacji domowej, układzie niskonapięciowym czy prostym urządzeniu odłącz najpierw źródło zasilania.
- Wybierz właściwe gniazdo przewodu czerwonego. Dla małych prądów używa się zwykle wejścia mA/μA, dla większych wejścia A lub 10 A. Czarny przewód zostaje w COM.
- Ustaw najwyższy bezpieczny zakres. Jeśli nie wiesz, ile płynie prądu, zacznij od najwyższego zakresu i dopiero potem schodź niżej. To zmniejsza ryzyko przepalenia bezpiecznika w mierniku.
- Przerwij obwód w jednym punkcie. Amperomierz ma zastąpić fragment przewodu, nie zostać do niego dołączony „z boku”. Najczęściej rozłącza się przewód dodatni, ale w prostych układach niskonapięciowych można rozłączyć dowolny odcinek toru prądowego.
- Wstaw miernik w miejsce przerwy. Czerwony przewód podłącza się po stronie źródła lub plusa, czarny po stronie odbiornika. Przy prądzie stałym polaryzacja ma znaczenie.
- Włącz zasilanie i odczytaj wynik. Jeżeli wynik jest bliski zera, sprawdź połączenia i zakres. Jeżeli od razu wyskakuje przeciążenie, prąd jest za duży albo miernik trafił do niewłaściwego gniazda.
- Po pomiarze wróć do standardowego gniazda. To drobiazg, który ratuje sprzęt. Zbyt wiele osób zostawia przewód czerwony w gnieździe A i później przypadkiem próbuje zmierzyć napięcie.
Jeżeli mierzysz w prostym układzie 12 V, na przykład przy oświetleniu LED, wentylatorze albo małym silniku, ta procedura zwykle wystarcza. Przy większych obciążeniach, zwłaszcza gdy prąd wyraźnie przekracza możliwości zwykłego multimetru, lepiej od razu przejść do innych metod pomiaru.
Najczęstsze błędy, które kończą się spalonym bezpiecznikiem
W pomiarach prądu błędy są przewidywalne. Widziałem je wielokrotnie: ten sam schemat, tylko inny użytkownik. Dobra wiadomość jest taka, że większości z nich da się uniknąć po prostu zwalniając o 10 sekund przed podłączeniem przewodów.
| Błąd | Co się dzieje | Jak zrobić to lepiej |
|---|---|---|
| Podłączenie amperomierza równolegle | Ryzyko zwarcia, przegrzania i uszkodzenia miernika | Włącz miernik wyłącznie szeregowo |
| Złe gniazdo przewodu czerwonego | Pomiar nie działa albo przepala się bezpiecznik | Sprawdź, czy czerwony przewód jest w mA, A lub 10 A, zgodnie z zakresem |
| Za niski zakres na starcie | Przeciążenie i brak wiarygodnego odczytu | Zacznij od wyższego zakresu i dopiero zawężaj |
| Pomiar bez odłączenia zasilania | Iskry, uszkodzenie styków, pomyłka przy wpinaniu | Najpierw rozłącz zasilanie, potem wpinaj miernik |
| Ignorowanie polaryzacji przy DC | Wynik z minusem albo mylący odczyt | W obwodach stałoprądowych trzymaj się strony źródła i odbiornika |
W praktyce najbardziej kosztowny bywa nie sam błąd, tylko pośpiech. Jeśli obwód wygląda na „prosty”, właśnie wtedy najłatwiej o skrót myślowy. Dlatego przy większym prądzie lub niepewnym układzie lepiej wybrać metodę mniej inwazyjną.
Co zrobić, gdy prąd jest zbyt duży dla miernika
Nie każdy obwód nadaje się do pomiaru zwykłym multimetrem. Gdy spodziewasz się kilku, kilkunastu albo kilkudziesięciu amperów, klasyczne wpinanie miernika bywa niewygodne albo niebezpieczne. Wtedy lepiej dobrać metodę do zadania, a nie na siłę upierać się przy jednym narzędziu.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Amperomierz w szeregu | Małe i średnie prądy, proste układy | Bezpośredni odczyt, łatwa interpretacja | Trzeba przerwać obwód, ogranicza go zakres miernika |
| Cęgi prądowe | Wyższe prądy, instalacje, przewody, których nie chcesz rozłączać | Pomiar bez rozpinania obwodu | Wersja DC wymaga odpowiedniego modelu i zwykle zerowania |
| Bocznik pomiarowy | Stałe monitorowanie większego prądu, np. w zasilaniu, akumulatorach, automatyce | Stabilny i dokładny pomiar po dobraniu elementu | Wymaga poprawnego doboru bocznika i przeliczenia wskazań |
Bocznik to po prostu precyzyjny rezystor o bardzo małej rezystancji, na którym mierzy się spadek napięcia i na tej podstawie wylicza prąd. W praktyce spotyka się np. rozwiązania 50 mV albo 75 mV, ale zawsze trzeba patrzeć na parametry konkretnego miernika i samego bocznika, bo tu nie ma miejsca na zgadywanie.
Jeśli chcesz szybko sprawdzić pobór prądu w obwodzie, który już pracuje, cęgi są zwykle najwygodniejsze. Jeśli natomiast budujesz układ do stałego monitorowania, bocznik daje więcej kontroli. To właśnie ten moment, w którym warto wyjść poza prosty schemat podłączenia i dobrać metodę do realnego zastosowania.
Jak odczytać wynik i kiedy lepiej przerwać pomiar
Sam odczyt liczby to dopiero połowa pracy. Równie ważne jest to, czy wynik ma sens dla danego urządzenia. Mały zasilacz, ładowarka USB, wentylator, LED czy silnik pobierają zupełnie inne wartości, więc nie ma jednego „normalnego” prądu dla wszystkiego.
Jeśli odczyt jest dużo wyższy niż się spodziewasz, nie zakładaj od razu awarii miernika. Najpierw sprawdź, czy mierzysz właściwy tor, czy obciążenie rzeczywiście pracuje i czy zakres nie jest zbyt niski. Gdy wynik skacze, zwykle problem leży w słabym styku, niestabilnym obciążeniu albo zbyt małej rozdzielczości wybranego zakresu.
Warto też pamiętać, że w obwodach sieciowych i przy pracy z większym napięciem znaczenie ma nie tylko sam amperomierz, ale też jego przewody, bezpieczniki wewnętrzne i kategoria bezpieczeństwa. Jeśli urządzenie nie jest przeznaczone do danego typu instalacji, lepiej się zatrzymać niż testować granice sprzętu na własną rękę.
Najbardziej praktyczna zasada brzmi więc tak: czytaj wynik, ale rób to razem z oceną całego układu. Prawidłowy pomiar nie kończy się na ekranie miernika, tylko na decyzji, czy wszystko działa tak, jak powinno.
Co zapamiętać, żeby mierzyć prąd bez niepotrzebnego ryzyka
Jeżeli miałbym zostawić tylko kilka zdań, powiedziałbym tak: amperomierz włącza się szeregowo, przed pomiarem rozłącza się zasilanie, a czerwony przewód musi trafić do właściwego gniazda. Reszta to już kwestia doboru zakresu, polaryzacji i rozsądku przy ocenie obciążenia.
W prostych układach domowych i niskonapięciowych ta procedura jest naprawdę wystarczająca. Gdy jednak prąd jest wysoki, obwód jest trudny do rozpięcia albo pracujesz w instalacji sieciowej, lepiej przejść na cęgi albo bocznik i nie forsować klasycznego pomiaru za wszelką cenę.
W praktyce najlepsze rezultaty daje nie „spryt”, tylko konsekwencja: najpierw sprawdzenie zakresu, potem poprawne wpięcie, na końcu spokojna interpretacja odczytu. To właśnie tak podłączenie amperomierza staje się bezpieczne i użyteczne, zamiast kończyć się spalonym bezpiecznikiem albo przypadkowym zwarciem.
