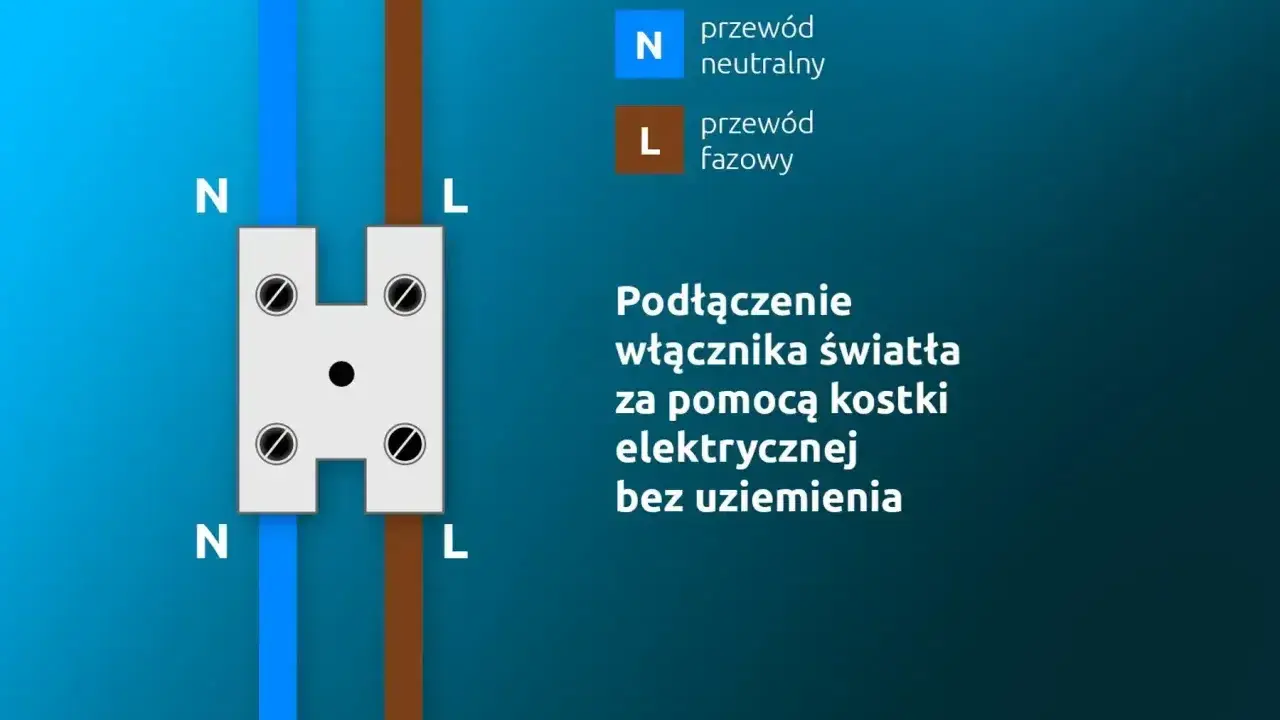

pozwala sterować jednym światłem z dwóch miejsc, co od razu poprawia wygodę w korytarzu, na schodach i przy sypialni. W praktyce najważniejsze jest nie tyle to, jak podłączyć włącznik schodowy, ile jak zrobić to bezpiecznie i zgodnie ze schematem. Pokażę więc kolejność działań, oznaczenia zacisków, potrzebne przewody i najczęstsze potknięcia, które widuję przy takich montażach.
Najkrócej mówiąc, liczą się dwa łączniki, dwa przewody korespondencyjne i odcięcie zasilania
- Do sterowania z dwóch miejsc potrzebujesz dwóch łączników schodowych, a nie zwykłych jednobiegunowych.
- Faza trafia na zacisk wspólny pierwszego łącznika, a z zacisku wspólnego drugiego wychodzi do lampy.
- Dwa przewody korespondencyjne łączą oba łączniki i to one przenoszą przełączenie między punktami sterowania.
- Neutralny i ochronny prowadzi się bezpośrednio do oprawy, nie przez łączniki.
- Przed pracą wyłącz obwód i sprawdź brak napięcia testerem, nie samym wzrokiem.
- Przy trzecim punkcie sterowania dochodzi łącznik krzyżowy.
Jak działa układ schodowy i kiedy ma sens
Łącznik schodowy działa inaczej niż zwykły wyłącznik światła. Nie odcina po prostu jednego przewodu, tylko przełącza tor fazowy między dwoma wyjściami, a drugi łącznik robi to samo po swojej stronie. Dzięki temu lampa może zapalić się i zgasnąć z obu miejsc, bez względu na to, w którym położeniu był wcześniej klawisz.
Ja najczęściej spotykam ten układ w trzech miejscach: na schodach, w długim korytarzu i przy łóżku, gdy ktoś chce mieć sterowanie przy wejściu i po drugiej stronie pomieszczenia. W standardowej instalacji neutralny nie przechodzi przez łączniki, tylko idzie prosto do oprawy, a w puszkach pracuje przede wszystkim faza i dwa przewody korespondencyjne, czyli przewody łączące oba łączniki ze sobą.
| Oznaczenie | Co oznacza | Gdzie trafia |
|---|---|---|
| L / COM | Zacisk wspólny | Na pierwszy łącznik trafia faza, z drugiego wychodzi przewód do lampy |
| 1 i 2 | Zaciski przełączane | Łączą oba łączniki dwoma przewodami korespondencyjnymi |
| N | Neutralny | Bezpośrednio do oprawy |
| PE | Przewód ochronny | Do oprawy i metalowych elementów, jeśli są przewidziane |
Jeżeli ten układ już masz w głowie, przygotowanie narzędzi i sprawdzenie obwodu staje się znacznie prostsze.
Co przygotować przed dotknięciem przewodów
Zanim odkręcę cokolwiek w puszce, zawsze robię dwie rzeczy: wyłączam właściwy obwód w rozdzielnicy i potwierdzam brak napięcia dwubiegunowym próbnikiem. Sam opis bezpiecznika bywa mylący, a w starszych mieszkaniach instalacja potrafi być rozpisana inaczej, niż sugeruje etykieta. To moment, w którym nie warto iść na skróty.
Przydają się proste narzędzia, ale porządne. W praktyce mam pod ręką:
- dwubiegunowy próbnik napięcia albo multimetr,
- śrubokręt izolowany,
- ściągacz izolacji lub ostrożny nóż do przewodów,
- latarkę, bo w puszce często robi się po prostu ciemno,
- nowy łącznik schodowy o odpowiednim prądzie znamionowym, najczęściej 10AX lub 16AX w zależności od modelu i obciążenia.
Warto też zrobić zdjęcie istniejącego podłączenia, zanim cokolwiek odepniesz. To prosty nawyk, który często ratuje czas, zwłaszcza gdy przewody nie mają już czytelnych kolorów albo instalacja była kiedyś przerabiana. Gdy wszystko jest gotowe, można przejść do schematu połączeń.
Jak podłączyć łącznik schodowy krok po kroku
Poniższy schemat opisuje typowy układ, w którym zasilanie trafia do pierwszego łącznika, a przewód do lampy wychodzi z drugiego. Jeśli w Twojej instalacji zasilanie dochodzi najpierw do oprawy albo do drugiej puszki, logika połączeń się nie zmienia, ale rozmieszczenie przewodów może wyglądać inaczej. Najważniejsze jest zachowanie roli zacisku wspólnego i dwóch przewodów korespondencyjnych.
- Wyłącz zasilanie odpowiedniego obwodu i sprawdź brak napięcia w obu puszkach.
- Odsłoń przewody na tyle, by widzieć oznaczenia zacisków na łączniku.
- Podłącz przewód fazowy do zacisku wspólnego pierwszego łącznika, zwykle oznaczonego jako L albo COM.
- Połącz dwa zaciski przełączane pierwszego łącznika z dwoma zaciskami przełączanymi drugiego łącznika za pomocą przewodów korespondencyjnych.
- Z zacisku wspólnego drugiego łącznika poprowadź przewód do lampy.
- Przewód neutralny N oraz ochronny PE poprowadź bezpośrednio do oprawy oświetleniowej.
- Dokręć zaciski zgodnie z instrukcją producenta, ułóż przewody w puszce i zamontuj klawisze.
- Włącz zasilanie i przetestuj oba punkty sterowania po kilka razy, żeby upewnić się, że układ działa w obu położeniach.
Ja w takich montażach zawsze sprawdzam jeszcze jedną rzecz: czy żaden przewód nie został zbyt mocno zagięty albo wciśnięty pod ramkę. Samo działanie światła to nie wszystko, bo późniejsze naprężenie przewodu potrafi dać problem po kilku tygodniach. Jeśli planujesz sterowanie z więcej niż dwóch miejsc, dochodzi kolejny element.
Kiedy dołożyć łącznik krzyżowy
Jeśli chcesz włączać światło z trzech punktów, dwa łączniki schodowe już nie wystarczą. Pomiędzy nimi trzeba wstawić łącznik krzyżowy, który przełącza parę przewodów korespondencyjnych i pozwala rozbudować układ bez zmiany zasady działania. To proste rozwiązanie, ale tylko wtedy, gdy kolejność elementów jest zachowana: schodowy na początku, krzyżowy w środku, schodowy na końcu.
| Liczba punktów sterowania | Co montuję | Po co |
|---|---|---|
| 2 | 2 łączniki schodowe | Włączanie i wyłączanie z dwóch miejsc |
| 3 | 2 łączniki schodowe + 1 krzyżowy | Sterowanie z trzech miejsc |
| 4 i więcej | 2 łączniki schodowe + kolejne krzyżowe lub automatyka | Większa wygoda, ale też więcej przewodów i punktów do sprawdzenia |
W praktyce nie zawsze opłaca się rozbudowywać układ bez końca. Przy bardzo długich ciągach czasem rozsądniej wypada sterowanie przekaźnikiem, czujnikiem ruchu albo rozwiązaniem inteligentnym, zwłaszcza gdy instalacja i tak wymaga modernizacji. Gdy układ już działa, najważniejsze staje się wyłapanie błędów, zanim schowasz wszystko w puszkach.
Najczęstsze błędy i jak je rozpoznać
Przy łączniku schodowym błędy zwykle nie są subtelne. Albo światło działa tylko z jednego miejsca, albo w ogóle nie reaguje, albo wybija zabezpieczenie. Z doświadczenia wiem, że najczęściej problemem jest zamiana przewodu wspólnego z korespondencyjnym, źle rozpoznany zacisk albo stare przewody, których izolacja jest już zbyt krucha.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam |
|---|---|---|
| Światło działa tylko z jednej strony | Źle podłączony zacisk wspólny albo zamienione przewody korespondencyjne | Oznaczenia L/COM i ciągłość przewodów między puszkami |
| Po włączeniu wybija zabezpieczenie | Zwarcie, uszkodzona izolacja albo błędne wpięcie przewodu do zacisku | Stan przewodów, poprawność połączeń i brak luzów |
| Lampa lekko żarzy po wyłączeniu | Podświetlany łącznik, upływ prądu albo niepasujące źródło LED | Typ łącznika i kompatybilność z oprawą |
| Klawisze przełączają w „odwrócony” sposób | To zwykle nie błąd, tylko cecha układu schodowego | Sprawdzam, czy oba położenia są logiczne i czy lampa reaguje z obu miejsc |
Jeśli przewody są aluminiowe, stare albo mają twardą, pękającą izolację, ja nie próbuję ich już „uratować” na siłę. To moment, w którym lepiej zatrzymać się i ocenić całą sekcję instalacji, bo poprawka jednego zacisku nie rozwiąże problemu zużytej linii. Zanim uznam robotę za zamkniętą, robię jeszcze jeden szybki przegląd.
Co sprawdzam, zanim zamknę puszki na stałe
Ostatni etap jest nudny tylko z pozoru. Właśnie tutaj wychodzą drobiazgi, które później mszczą się koniecznością ponownego rozkuwania albo rozbierania ramki. Ja zawsze sprawdzam, czy przewody siedzą w zaciskach pewnie, czy w puszce nie ma nadmiaru gołej miedzi i czy ramka nie naciska na izolację.
- Oba łączniki przełączają lampę niezależnie od swojej pozycji.
- W puszce nie widać odsłoniętych odcinków przewodów poza zaciskiem.
- Przewody nie są naciągnięte i da się je ułożyć bez wciskania na siłę.
- Ramka przylega równo do ściany, a klawisz pracuje lekko.
- Przy LED nie ma niepożądanego żarzenia po wyłączeniu.
- Jeśli łącznik ma podświetlenie, sprawdzam, czy jego działanie nie wprowadza efektów ubocznych w lampie.
Na koniec zapisuję sobie, który obwód został przerobiony, albo robię wyraźne zdjęcie dla przyszłości. To drobiazg, ale przy kolejnej modernizacji oszczędza sporo czasu. Dobrze wykonany układ schodowy powinien działać po prostu bezobsługowo, a jeśli coś budzi wątpliwości, bezpieczniej jest zatrzymać się przed zamknięciem puszki niż wracać do tego po fakcie.
