W instalacjach budynkowych oświetlenie bezpieczeństwa nie jest dodatkiem, tylko elementem, który ma zadziałać dokładnie wtedy, gdy zgaśnie zasilanie podstawowe. Różnica między układem awaryjnym i ewakuacyjnym decyduje o tym, czy ludzie tylko bezpiecznie opuszczą obiekt, czy też będą mogli dokończyć pracę albo zakończyć ją bez ryzyka. Poniżej rozkładam to na prosty język: co oznaczają oba systemy, kiedy są potrzebne w Polsce i jakie błędy najczęściej psują cały efekt.
Najważniejsze jest rozróżnienie między bezpiecznym opuszczeniem budynku a podtrzymaniem pracy w razie awarii
- Awaryjne to pojęcie szersze, a ewakuacyjne jest jego częścią.
- Oświetlenie ewakuacyjne prowadzi ludzi do wyjścia, a zapasowe pozwala bezpiecznie kontynuować lub zakończyć czynność.
- W praktyce projektowej liczą się nie tylko oprawy, ale też trasa ewakuacji, znaki, strefy otwarte i punkty sprzętu ppoż.
- Minimalny czas podtrzymania w budynkach najczęściej wynosi 1 godzinę.
- Największe problemy wynikają zwykle z błędnego rozmieszczenia, słabego serwisu i mylenia zwykłej lampy z oprawą awaryjną.
Oświetlenie awaryjne a ewakuacyjne w praktyce instalacyjnej
Ja przy takich tematach zaczynam od jednego porządkującego zdania: oświetlenie awaryjne jest pojęciem nadrzędnym, a ewakuacyjne jest jego częścią. Awaryjne obejmuje rozwiązania, które po zaniku zasilania mają umożliwić bezpieczne kontynuowanie działania, zabezpieczyć drogę wyjścia albo wskazać kierunek ruchu. Ewakuacyjne skupia się już na jednym celu: pomóc ludziom opuścić budynek bez chaosu i bez potykania się w ciemności.
| Cecha | Oświetlenie awaryjne | Oświetlenie ewakuacyjne |
|---|---|---|
| Cel | Bezpieczne funkcjonowanie po zaniku zasilania | Bezpieczne opuszczenie obiektu |
| Zakres | Szerszy, obejmuje m.in. oświetlenie zapasowe i strefy ryzyka | Węższy, skupiony na drogach wyjścia i znakach |
| Gdzie ma znaczenie | Biura, hale, ciągi techniczne, obiekty usługowe | Klatki schodowe, korytarze, wyjścia, miejsca zmiany kierunku |
| Efekt dla użytkownika | Można dokończyć czynność albo bezpiecznie ją przerwać | Można szybko i czytelnie dojść do wyjścia |
W praktyce błąd pojawia się wtedy, gdy ktoś zamawia „awaryjne” myśląc tylko o kilku oprawach LED nad korytarzem. To może być za mało, jeśli trzeba jeszcze podświetlić sprzęt ppoż., rozległą halę albo strefę otwartą. Kiedy to rozróżnienie jest już jasne, łatwiej zrozumieć, co dokładnie dzieje się w chwili zaniku napięcia.
Jak to działa po zaniku zasilania
W dobrze zaprojektowanej instalacji oprawy nie czekają na ręczne włączenie. Po zaniku zasilania podstawowego przechodzą w tryb awaryjny automatycznie, zwykle z własnego akumulatora albo z centralnego źródła zasilania. To ważne, bo podczas ewakuacji nie ma czasu na sprawdzanie bezpieczników, szukanie przełącznika czy uruchamianie osobnego obwodu.
Najczęściej spotkasz dwa podejścia techniczne:

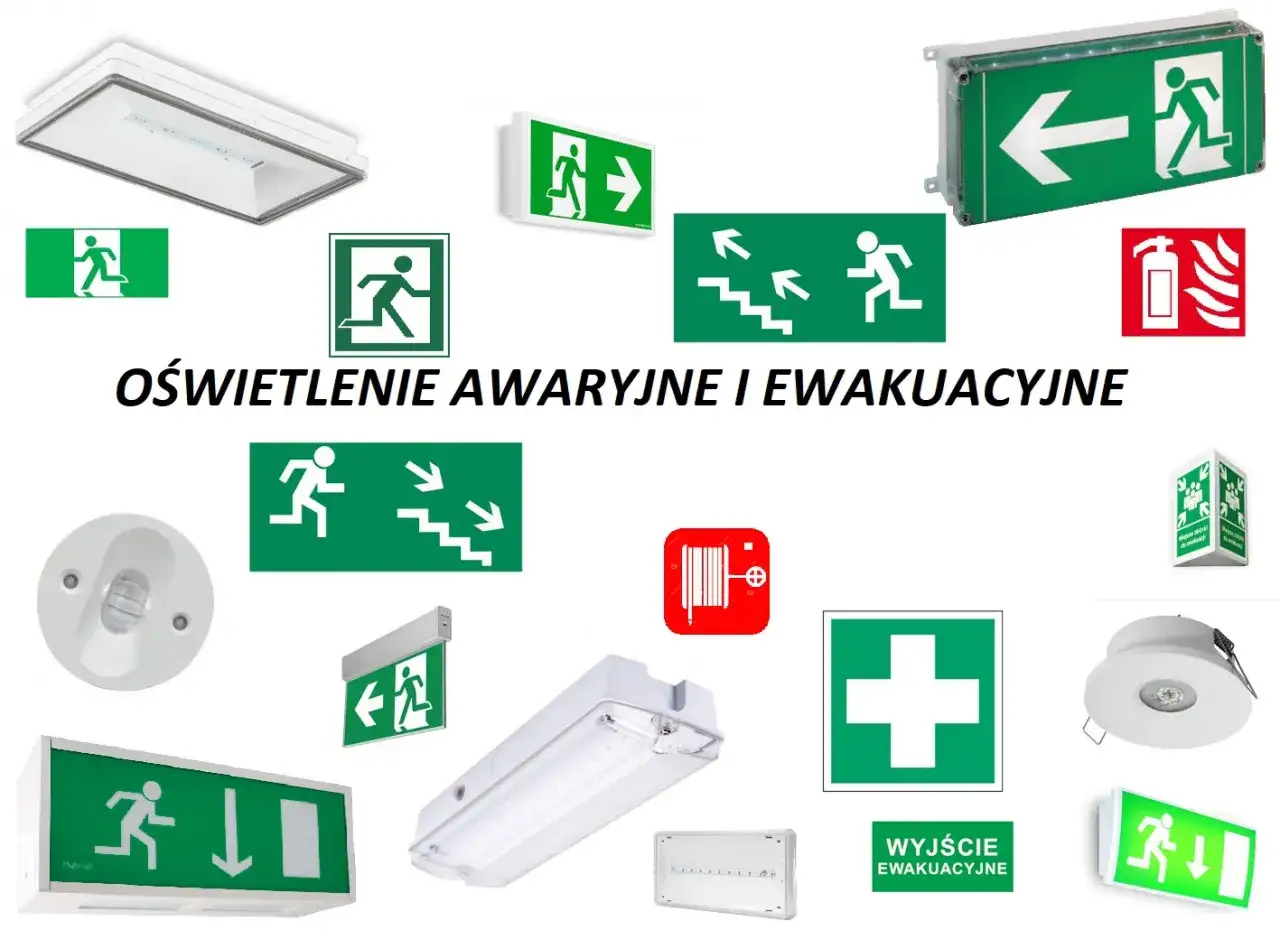

- oprawy autonomiczne - każda ma własny akumulator i działa niezależnie od pozostałych,
- bateria centralna - jedno źródło zasila wiele opraw, co ułatwia nadzór w większych obiektach.

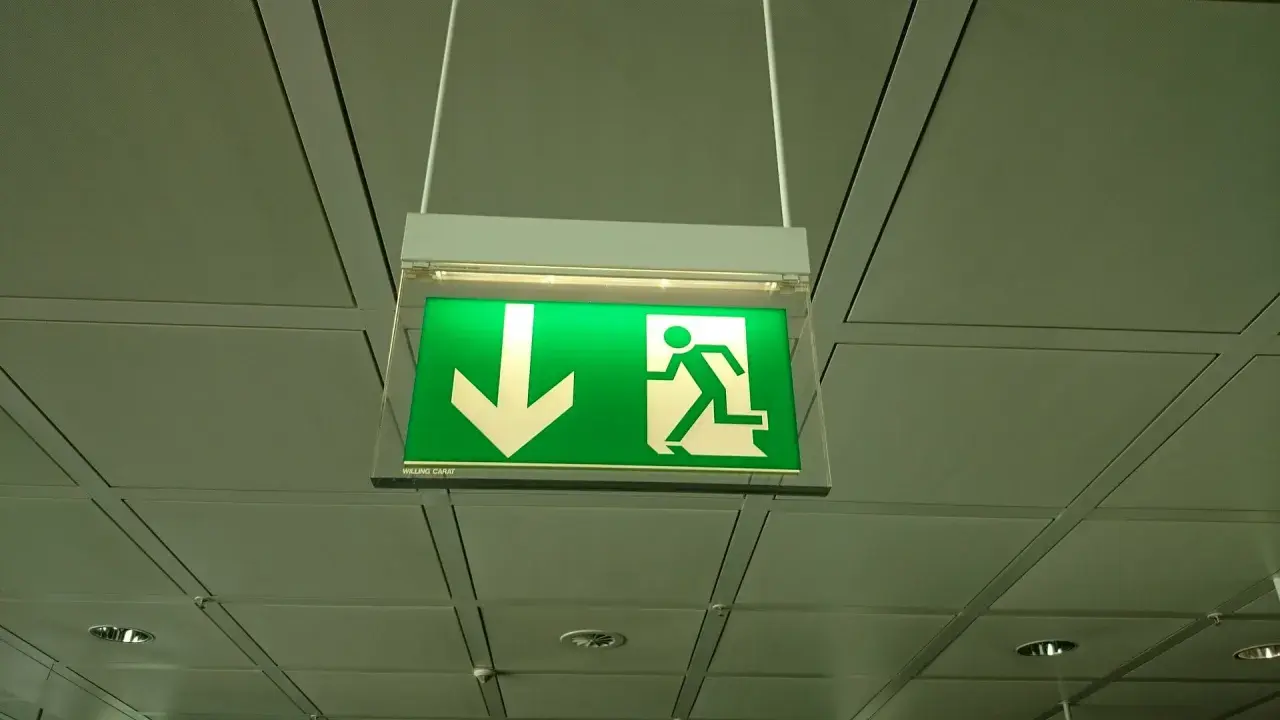

W praktyce dochodzi jeszcze podział na pracę „na ciemno” i „na jasno”. W pierwszym wariancie oprawa zapala się dopiero po zaniku napięcia. W drugim świeci także w trybie podstawowym, co częściej dotyczy znaków i opraw kierunkowych. Dzięki temu wyjście pozostaje czytelne nawet wtedy, gdy użytkownik nie zna obiektu i nie orientuje się w jego układzie.
W dobrze rozwiązanym systemie trzeba jeszcze pamiętać o trzech przestrzeniach, które mają różne wymagania:
- droga ewakuacyjna - ma prowadzić bezpiecznie do wyjścia i nie może mieć ciemnych odcinków,
- strefa otwarta - większa przestrzeń bez wyraźnych ścian, w której łatwo stracić orientację,
- strefa wysokiego ryzyka - miejsce, w którym nagła utrata światła może zwiększyć zagrożenie, na przykład przy maszynie albo w części technicznej.
Same oprawy to więc tylko część układanki. Równie ważne są znaki, rozmieszczenie i to, czy system rzeczywiście prowadzi człowieka w jedną stronę bez zawahań. Sama technika działania to jednak dopiero połowa tematu, bo w Polsce równie ważne są wymagania formalne.
Kiedy trzeba je stosować w Polsce
Polskie warunki techniczne odsyłają do awaryjnego oświetlenia ewakuacyjnego tam, gdzie droga wyjścia musi pozostać czytelna po utracie zasilania. W praktyce dotyczy to przede wszystkim dróg ewakuacyjnych, obiektów oświetlanych wyłącznie światłem sztucznym, części budynków użyteczności publicznej, a także wybranych obiektów, w których przebywają osoby o ograniczonej mobilności. Jeśli w danym pomieszczeniu system zapasowy pozwala bezpiecznie kontynuować czynności albo dokończyć je bez ryzyka, przepisy dopuszczają, by nie dublować funkcji ewakuacyjnej.
| Obszar | Co jest istotne w praktyce |
|---|---|
| Droga ewakuacyjna | Musi pozostać widoczna i jednoznaczna od miejsca startu aż do wyjścia |
| Strefa otwarta | Nie może mieć „dziur” świetlnych, które zaburzają orientację |
| Strefa wysokiego ryzyka | Wymaga dodatkowej ostrożności, bo awaria światła może zwiększyć zagrożenie |
| Znaki i punkty sprzętu ppoż. | Muszą być łatwe do zauważenia także wtedy, gdy otoczenie jest przygaszone |
W projektach opartych o PN-EN 1838 przyjmuje się zwykle co najmniej 1 lx wzdłuż osi drogi ewakuacyjnej oraz 0,5 lx w strefie otwartej. Dla ewakuacji ważny jest też czas podtrzymania, który w budynkach najczęściej wynosi minimum 1 godzinę. To nie są liczby do „przybliżenia”, tylko punkty, od których zaczyna się poprawny projekt.
W praktyce projektowej wolę patrzeć nie tylko na wymaganie minimalne, ale też na to, czy użytkownik obiektu naprawdę odczyta drogę wyjścia bez zatrzymywania się i bez zgadywania. Gdy reguły są już jasne, najważniejsze staje się dobranie wariantu do konkretnego obiektu.
Jak dobrać rozwiązanie do domu, biura i obiektu usługowego
Tu najłatwiej popełnić błąd, bo ludzie patrzą wyłącznie na cenę jednej oprawy. Ja patrzę na trzy rzeczy: długość i geometrię trasy, sposób zasilania oraz koszt późniejszego serwisu. W małym domu jednorodzinnym, garażu czy kotłowni najczęściej wystarczą proste oprawy autonomiczne, ale w biurze, sklepie lub większej hali szybciej zaczyna mieć sens bateria centralna albo układ mieszany.
| Rozwiązanie | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Oprawy autonomiczne | Małe i średnie obiekty, szybki retrofit, pojedyncze ciągi komunikacyjne | Proste, relatywnie tanie na start, łatwe do dokładania | Więcej punktów serwisowych, każda bateria starzeje się osobno |
| Bateria centralna | Większe obiekty, obiekty z rozbudowanym nadzorem | Łatwiejszy monitoring, mniej akumulatorów w oprawach | Wyższy koszt początkowy, wymaga sensownego projektu zasilania |
| Układ mieszany | Obiekty z różnymi strefami ryzyka i różnym sposobem użytkowania | Elastyczny i dobrze dopasowuje się do funkcji pomieszczeń | Wymaga większej dyscypliny projektowej i serwisowej |
Przy wyborze opraw nie zatrzymywałbym się na samej mocy. Ważniejsze są: czas podtrzymania, czytelność znaku, stopień ochrony IP tam, gdzie jest wilgoć lub kurz, oraz autotest, jeśli w obiekcie jest dużo punktów świetlnych. Warto też sprawdzić, czy producent przewidział łatwy dostęp do akumulatora i części serwisowych, bo to później decyduje o kosztach utrzymania bardziej niż różnica kilku złotych przy zakupie.
- Czas podtrzymania - minimum 1 h, ale przy większym obiekcie albo dłuższej ewakuacji zapas bywa rozsądny.
- Widoczność - znak ma być czytelny z miejsca, z którego człowiek podejmuje decyzję o kierunku ruchu.
- Warunki środowiskowe - w garażu, kotłowni lub na zewnątrz nie wystarczy standardowa oprawa do suchego korytarza.
- Nadzór - w obiektach z automatyką budynkową integracja z BMS ma sens jako monitoring, nie jako jedyne zabezpieczenie.
- Serwis - łatwa wymiana akumulatora i czytelny dziennik testów oszczędzają czas po montażu.
W domu jednorodzinnym takie rozwiązanie bywa rozsądne szczególnie przy schodach, w garażu i przy przejściu z części mieszkalnej do technicznej. W biurze czy sklepie rośnie znaczenie czytelności znaków i równomierności światła, bo tam ludzie nie znają układu budynku tak dobrze jak domownicy. A skoro wybór już mamy, trzeba jeszcze uniknąć błędów, które najczęściej wychodzą dopiero w użyciu.
Najczęstsze błędy przy projektowaniu i serwisie
Najgorsze instalacje, które widzę, nie przegrywają przez brak opraw, tylko przez brak konsekwencji. System bywa obecny na papierze, a w praktyce nie prowadzi nikogo, bo ktoś zasłonił znak, źle rozstawił punkty światła albo nie sprawdzał baterii przez lata.
- Łączenie zwykłego oświetlenia z awaryjnym bez wyraźnego rozróżnienia.
- Montowanie opraw zbyt rzadko albo w miejscach, gdzie zasłaniają je drzwi, belki lub reklamy.
- Ignorowanie schodów, spoczników i zmian poziomu.
- Brak testów po montażu i brak zapisów z przeglądów.
- Zbyt niska jakość akumulatorów albo brak dopasowania opraw do temperatury i warunków pracy.
- Przekonanie, że jedna „mocna” oprawa załatwi cały korytarz. Nie załatwi, jeśli tworzy cienie i olśnienie.
W praktyce serwisowej przyjmuję prostą zasadę: krótki test funkcjonalny raz w miesiącu i pełny test czasu podtrzymania co najmniej raz w roku. To nie jest biurokracja dla samej biurokracji. Bateria i elektronika starzeją się nawet wtedy, gdy oprawa „na oko” wygląda dobrze, a awaria zwykle wychodzi właśnie wtedy, gdy nie powinno już być na nią miejsca.
Jeśli obiekt ma dużo punktów świetlnych, dobrze sprawdza się również automatyczny autotest. Oszczędza czas i szybciej pokazuje, które oprawy faktycznie wymagają interwencji. Na końcu zostaje kontrola, która decyduje, czy instalacja naprawdę działa, czy tylko wygląda poprawnie.
Co sprawdzić, zanim uznasz instalację za gotową
Jeżeli miałbym zostawić jedną praktyczną checklistę, wyglądałaby tak: trasa ewakuacyjna ma być czytelna z każdego punktu zwrotu, znaki mają być widoczne bez zgadywania, a oprawy mają realnie pracować przez wymagany czas, a nie tylko świecić przez chwilę po próbie. To samo dotyczy odbioru po montażu - bez testu pod obciążeniem i bez sprawdzenia miejsc zacienionych instalacja jest tylko deklaracją.
- sprawdź, czy każda zmiana kierunku ma logiczne doświetlenie;
- upewnij się, że znak wyjścia widać z miejsca, z którego człowiek podejmuje decyzję;
- potwierdź czas podtrzymania na rzeczywistym zestawie, a nie na deklaracji z pudełka;
- zapisz daty testów i wymian akumulatorów;
- jeśli obiekt ma automatykę, sprawdź, czy awaryjne zadziała niezależnie od scenariuszy systemu smart.
W dobrze zaprojektowanym budynku oświetlenie awaryjne nie rzuca się w oczy na co dzień, ale po zaniku zasilania robi dokładnie to, czego od niego oczekujesz: porządkuje przestrzeń, prowadzi ludzi i nie zostawia miejsca na domysły.
