Dobry ściemniacz zmienia oświetlenie z „włącz albo wyłącz” w narzędzie, które realnie poprawia komfort w domu. W tym artykule pokazuję, jak czytać schemat podłączenia, które przewody trafiają do ściemniacza, co zrobić z neutralnym i ochronnym oraz kiedy problem nie leży w montażu, tylko w niepasującym osprzęcie. Dorzucam też praktyczne wskazówki, żeby uniknąć mrugania LED-ów, brzęczenia i błędów, które najczęściej wychodzą dopiero po zamknięciu puszki.
Najważniejsze zasady, które ratują montaż ściemniacza
- Faza trafia do ściemniacza, a przewód do lampy wychodzi z jego zacisku wyjściowego.
- Neutralny i ochronny zwykle łączy się w puszce, a nie prowadzi przez zwykły ściemniacz.
- LED-y muszą być ściemnialne i zgodne z konkretnym modelem osprzętu.
- Układ schodowy wymaga ściemniacza przeznaczonego do sterowania z więcej niż jednego miejsca.
- Mruganie, brzęczenie i przegrzewanie zwykle oznaczają niezgodność źródła światła albo błąd w podłączeniu.
Jak działa ściemniacz i co naprawdę reguluje
Ściemniacz nie „zmniejsza jasności” w magiczny sposób, tylko steruje tym, w jaki sposób energia trafia do źródła światła. W praktyce oznacza to, że w instalacji 230 V nie każdy model będzie współpracował z każdą żarówką, a szczególnie wrażliwe są LED-y. Ja zawsze zaczynam od sprawdzenia, czy producent lampy i ściemniacza dopuszcza wspólną pracę, bo to oszczędza najwięcej czasu przy późniejszym diagnozowaniu problemów.
Najprostszy podział jest taki: starsze ściemniacze fazowe dobrze radzą sobie z obciążeniem rezystancyjnym, czyli klasycznymi żarówkami i częścią halogenów, a nowoczesne modele do LED są projektowane tak, by łagodniej współpracować z elektroniką źródła światła. W praktyce szukaj oznaczeń typu dimmable na opakowaniu lampy oraz zakresu obciążenia na obudowie ściemniacza. Jeśli tych danych nie ma, montaż robi się loterią.
To ważne także dlatego, że sam schemat połączeń to jeszcze nie wszystko. Ten sam układ przewodów może działać idealnie z jedną lampą i sprawiać kłopoty z drugą, więc zanim przejdę do zacisków, wolę uporządkować podstawy kompatybilności.

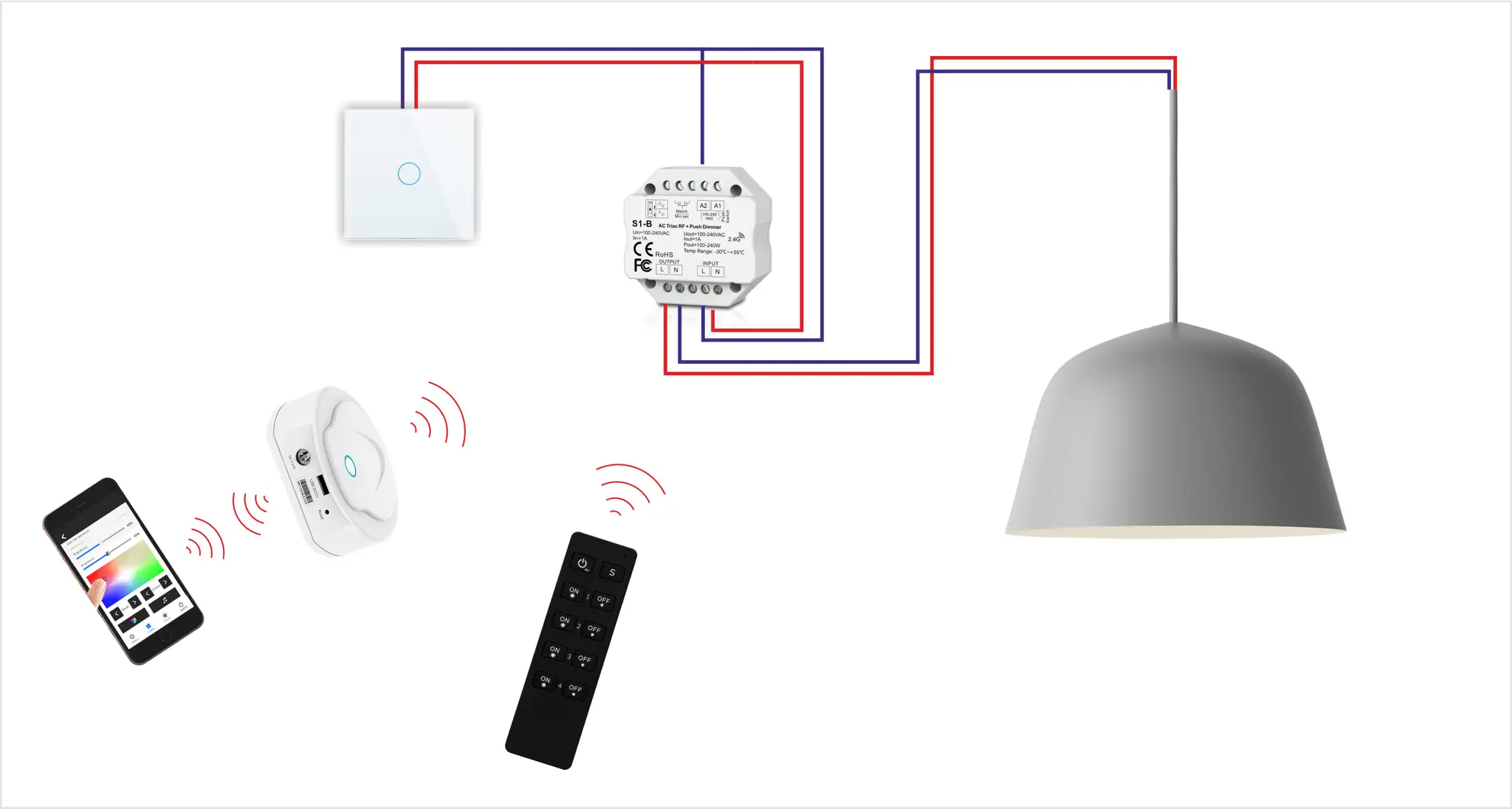

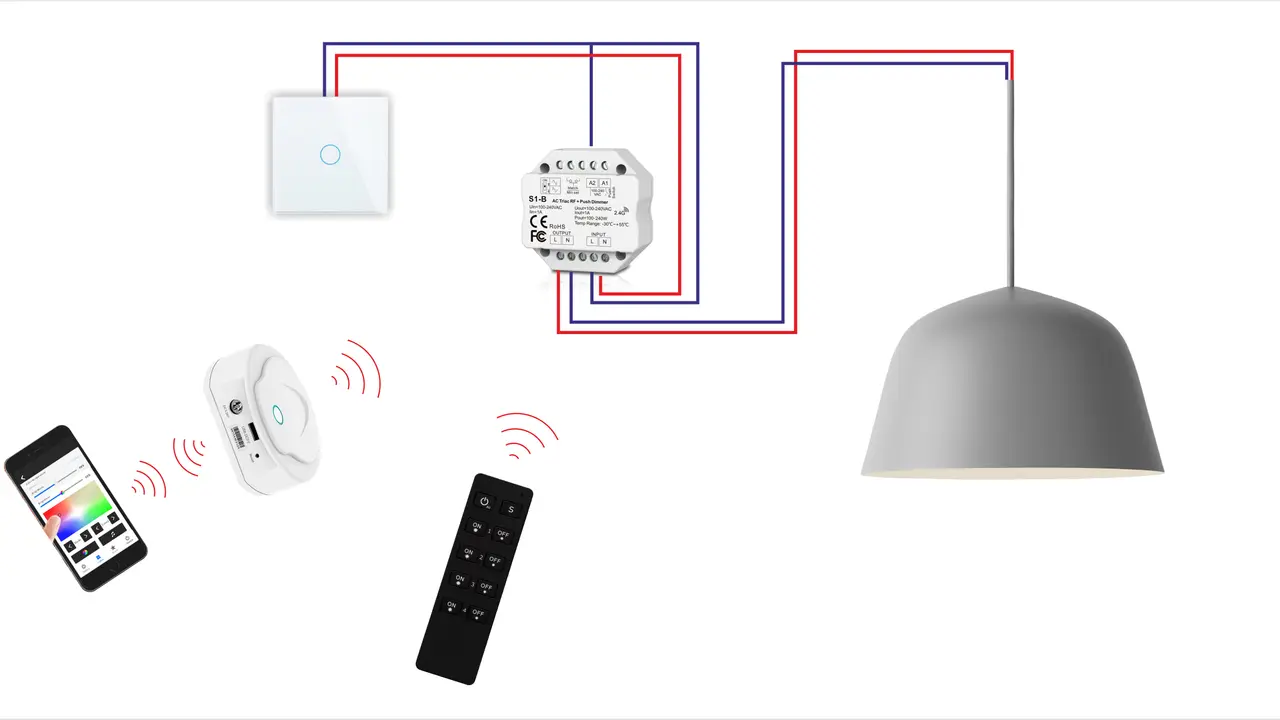

Schemat podłączenia w typowym układzie jednobiegunowym
W najprostszej wersji ściemniacz zastępuje zwykły łącznik w obwodzie, w którym światłem steruje się z jednego miejsca. W takim układzie przez ściemniacz prowadzisz fazę, a neutralny i ochronny zwykle omijasz i łączysz w puszce lub w oprawie zgodnie z instalacją. To właśnie ten wariant najczęściej kryje się pod hasłem „prosty schemat podłączenia ściemniacza oświetlenia”.
| Przewód | Gdzie go podłączyć | Na co uważać |
|---|---|---|
| Faza zasilająca (L) | Do zacisku L lub COM w ściemniaczu | To wejście zasilania, nie myl go z wyjściem do lampy |
| Przewód do lampy | Do zacisku wyjściowego, często oznaczonego strzałką, symbolem fali albo LOAD | To nim ściemniacz „puszcza” napięcie na oprawę |
| Neutralny (N) | Zwykle łączysz go w złączce, poza ściemniaczem | Nie każdy model potrzebuje N w puszce, ale niektóre smart ściemniacze już tak |
| Ochronny (PE) | Łączysz ochronnie w puszce lub przy oprawie | Nie prowadź go przez zaciski robocze ściemniacza |
- Wyłącz obwód w rozdzielnicy i sprawdź brak napięcia odpowiednim testerem.
- Zdejmij stary łącznik i zapisz, który przewód był zasilaniem, a który szedł do lampy.
- Podłącz fazę do wejścia ściemniacza, a przewód do lampy do wyjścia.
- Neutralny i ochronny połącz w złączkach, jeśli tak wynika z konstrukcji instalacji.
- Osadź osprzęt w puszce, uruchom zasilanie i sprawdź pełny zakres regulacji.
Jeżeli masz wrażenie, że to „tylko dwa kabelki”, właśnie tu najłatwiej popełnić błąd. Sam układ jest prosty, ale nie wolno zgadywać, który przewód jest który, bo w starej instalacji kolory potrafią mylić bardziej niż pomagają. I to prowadzi prosto do pytania o identyfikację przewodów.
Jak rozpoznać przewody i zaciski bez zgadywania
W polskich instalacjach najczęściej spotkasz przewód brązowy, czarny albo szary jako fazę, niebieski jako neutralny i żółto-zielony jako ochronny. To jednak tylko punkt wyjścia, nie dowód. W starszych domach kolory bywają niejednoznaczne, a przewody potrafią być oznaczone po staremu, więc ja opieram się na pomiarze, a nie na samym kolorze izolacji.
| Oznaczenie | Typowy kolor | Rola w instalacji |
|---|---|---|
| L | Brązowy, czarny, szary | Zasilanie fazowe, które wchodzi do ściemniacza |
| N | Niebieski | Neutralny, zwykle łączony poza ściemniaczem |
| PE | Żółto-zielony | Przewód ochronny, łączony ochronnie w puszce lub oprawie |
| LOAD / wyjście | Często brązowy, czarny lub czerwony | Przewód idący do lampy |
Na samym ściemniaczu szukaj oznaczeń takich jak L, COM, LOAD, strzałka albo symbol lampy. Jeśli widzisz dodatkowy zacisk N, oznacza to zwykle model, który potrzebuje neutralnego w puszce. W takiej sytuacji nie warto improwizować, bo zamiana modelu na wersję bez N bywa prostsza niż próba „dopasowania” instalacji na siłę.
W praktyce najważniejsze jest jedno: nie zakładaj, że każdy ściemniacz działa tak samo. Dwa z pozoru podobne modele mogą mieć zupełnie inne wymagania montażowe, a właśnie te różnice decydują o tym, czy instalacja będzie stabilna.
Ściemniacz do LED, halogenu i układu schodowego
Tu zaczynają się najczęstsze pomyłki. Sam fakt, że lampa świeci na 230 V, nie znaczy jeszcze, że da się ją ściemniać. Dla mnie podstawowa zasada brzmi: lampa musi być ściemnialna, a ściemniacz musi obsługiwać jej typ obciążenia. To niby oczywiste, ale właśnie to najczęściej umyka przy zakupie.
| Wariant | Czy zwykle działa | Na co uważać | Mój praktyczny komentarz |
|---|---|---|---|
| Żarówka tradycyjna | Zazwyczaj tak | Rzadziej spotykana w nowych instalacjach | Najmniej kłopotliwy przypadek, ale dziś coraz mniej aktualny |
| Halogen | Zwykle tak | Sprawdź moc całkowitą obwodu | Działa przewidywalnie, o ile ściemniacz mieści się w zakresie obciążenia |
| LED ściemnialny | Tak, jeśli osprzęt jest zgodny | Musi mieć oznaczenie dimmable i odpowiedni typ ściemniacza | To dziś najczęstszy scenariusz, ale też najłatwiejsze źródło mrugania |
| LED bez funkcji ściemniania | Zwykle nie | Może pulsować, buczeć albo świecić nierówno | Jeśli producent nie dopuścił ściemniania, lepiej nie testować tego „na siłę” |
| Układ schodowy | Tylko z odpowiednim modelem | Zwykły ściemniacz często nie wystarczy | Tu łatwo pomylić wymianę łącznika z przebudową całego sterowania |
Przy LED-ach patrzę też na dwie rzeczy, o których ludzie często zapominają: minimalne obciążenie i ewentualny bypass, czyli moduł obejściowy stabilizujący pracę przy małej mocy. Jeśli masz trzy źródła po 4 W, suma daje 12 W. Dla części ściemniaczy to wystarczy, dla części starszych modeli będzie to nadal za mało. Taki szczegół decyduje o tym, czy światło pracuje płynnie, czy zaczyna migać przy każdym zejściu do niższego poziomu.
W modelach smart temat robi się jeszcze bardziej wymagający. W praktyce część urządzeń potrzebuje neutralnego w puszce, inne działają bez niego. Właśnie dlatego przy zakupie nie patrzę tylko na wygląd osprzętu, ale na sposób zasilania i minimalny zakres mocy. To eliminuje większość późniejszych niespodzianek i prowadzi wprost do typowych błędów montażowych.
Najczęstsze błędy po montażu i co oznaczają
Jeśli ściemniacz działa tylko częściowo, winny bardzo często nie jest sam osprzęt, tylko niezgodność między lampą a sterowaniem albo zwykła pomyłka w zaciskach. W takich sytuacjach warto spokojnie odczytać objawy, zamiast od razu wymieniać cały układ. To oszczędza czas i pieniądze, a przy instalacji 230 V przede wszystkim ogranicza ryzyko.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Lampa mruga przy niskim poziomie | Niekompatybilne LED-y, zbyt małe obciążenie, brak bypassu | Oznaczenie dimmable, zakres mocy i kartę ściemniacza |
| Ściemniacz lub oprawa brzęczy | Niedopasowany typ ściemniacza do źródła światła | Czy model jest do LED, halogenu czy obciążenia mieszanego |
| Jest tylko włącz i wyłącz, bez regulacji | Lampa nie jest ściemnialna albo podłączono wyjście i wejście odwrotnie | Oznaczenia L, LOAD i instrukcję producenta |
| Osprzęt robi się wyraźnie gorący | Zbyt duże obciążenie lub słaba wentylacja w puszce | Łączną moc obwodu i głębokość puszki |
| Wyzwala się zabezpieczenie w rozdzielnicy | Zwarcie lub błędne połączenie przewodów | Odłącz zasilanie i wróć do schematu, nie testuj „na żywo” |
Lekko ciepły ściemniacz bywa normalny, ale gorący osprzęt to już sygnał ostrzegawczy. Ja przy takich objawach nie zostawiam instalacji „na próbę”, tylko wracam do zgodności obciążenia i jakości połączeń. Jeśli układ jest poprawny, a problem zostaje, zwykle oznacza to, że sam model nie pasuje do konkretnego źródła światła.
To właśnie dlatego najwięcej zyskuje się nie na samym montażu, ale na dobrym doborze elementów jeszcze przed rozpoczęciem pracy. I tym właśnie warto zakończyć: na rzeczach, które najlepiej sprawdzić, zanim uznasz temat za zamknięty.
Kiedy ten układ zadziała od razu, a kiedy nie warto iść na skróty
Jeśli masz prosty obwód jednobiegunowy, ściemnialne źródło światła i model dopasowany do mocy obciążenia, montaż zwykle przebiega bez niespodzianek. Jeśli jednak w ścianie brakuje neutralnego, sterowanie odbywa się z dwóch miejsc albo lampa LED nie ma wyraźnego oznaczenia ściemniania, lepiej zatrzymać się na etapie wyboru osprzętu. W praktyce właśnie tam zapada najważniejsza decyzja, a nie przy samym przykręcaniu przewodów.
Przed zamknięciem puszki sprawdzam jeszcze trzy rzeczy: czy przewody nie są ściśnięte, czy ściemniacz ma dość miejsca do odprowadzenia ciepła oraz czy pełny zakres regulacji działa płynnie przez kilka minut, a nie tylko przez pierwszy test. Jeśli wszystko przechodzi bez mrugania, brzęczenia i nadmiernego nagrzewania, instalację można uznać za gotową. To prosty zestaw kontroli, ale właśnie on najczęściej odróżnia poprawny montaż od takiego, który po tygodniu zaczyna irytować.
