W dobrze wykonanej instalacji elektrycznej uziemienie domu nie jest dodatkiem, tylko elementem, który decyduje o bezpieczeństwie ludzi, sprzętu i samego budynku. W praktyce chodzi o to, aby prąd zwarciowy, przepięcie albo ładunek z wyładowania miały kontrolowaną drogę do gruntu, a nie do obudowy urządzenia czy metalowych instalacji w ścianach. Poniżej rozkładam temat na czynniki pierwsze: jakie są rodzaje uziomów, kiedy robi się je na etapie budowy, jak wygląda modernizacja starej instalacji, na co patrzeć przy pomiarach i gdzie najczęściej pojawiają się błędy.
Najpierw bezpieczeństwo, potem dobór systemu uziemienia
- Uziom ma odprowadzić prąd uszkodzeniowy i wyrównać potencjały na metalowych elementach budynku.
- W domach najczęściej spotyka się uziom fundamentowy, otokowy albo szpilkowy.
- W nowym budynku najkorzystniejszy jest uziom fundamentowy, bo robi się go razem z fundamentem.
- W istniejącym domu zwykle wybiera się uziom otokowy albo szpilkowy, zależnie od gruntu i miejsca.
- Samego uziomu nie ocenia się „na oko”, potrzebne są pomiary i protokół.
- Stara instalacja dwużyłowa nie staje się bezpieczna tylko dlatego, że w gniazdku jest bolec.
Jak działa uziemienie i co tak naprawdę chroni
Ja traktuję uziemienie jako część większego układu ochronnego, a nie osobny gadżet. W praktyce chodzi o połączenie przewodu PE, głównej szyny uziemiającej i metalowych elementów budynku tak, aby w razie awarii nie pojawiło się niebezpieczne napięcie na obudowie pralki, piekarnika, pompy ciepła czy rozdzielnicy. To nie jest pojedynczy drut do ziemi, tylko cały system ochronny: uziom, przewody ochronne, połączenia wyrównawcze i aparaty zabezpieczające.
W Polsce w domach najczęściej spotyka się układ TN-C-S albo TT. Dla użytkownika różnica bywa niewidoczna na co dzień, ale przy projektowaniu i modernizacji jest bardzo ważna, bo wpływa na sposób ochrony przeciwporażeniowej oraz na to, jak wykonuje się pomiary. W układzie TN-C-S przewód PEN jest rozdzielany na PE i N, a w TT przewód ochronny i neutralny pozostają oddzielone, więc duże znaczenie ma poprawnie zaprojektowany uziom oraz wyłączniki różnicowoprądowe.
| Układ | Co oznacza | Co to znaczy w praktyce |
|---|---|---|
| TN-C | Funkcja ochronna i neutralna są połączone w przewodzie PEN | Często spotykany w starszych instalacjach, wymaga ostrożnej modernizacji |
| TN-C-S | PEN rozdziela się na PE i N w jednym punkcie | Najczęstsza baza w nowoczesnych domach po rozdziale |
| TT | Instalacja ma własny uziom, a PE nie jest łączony z neutralnym sieci | Duże znaczenie mają RCD i poprawnie wykonany uziom |
Jeśli znasz już układ sieci, dużo łatwiej wybrać właściwy typ uziomu i uniknąć przeróbek robionych „na oko”. To prowadzi prosto do najważniejszej decyzji: co wybrać w nowym domu, a co w budynku, który już stoi.
Jakie uziomy stosuje się w domu i kiedy wybrać który
W praktyce najczęściej spotykam trzy rozwiązania: uziom fundamentowy, otokowy i szpilkowy. Każde z nich ma sens, ale w innym momencie budowy i przy innych ograniczeniach terenu. Uziom fundamentowy wygrywa wtedy, gdy da się go przewidzieć przed betonowaniem, bo jest trwały, wygodny i zwykle najtańszy w wykonaniu.
| Rodzaj uziomu | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Na etapie budowy domu, przed zalaniem fundamentów | Najtrwalszy, zwykle najtańszy, nie wymaga dodatkowych wykopów | Trzeba go zaplanować z wyprzedzeniem, przy płycie fundamentowej wymaga indywidualnego projektu |
| Otokowy | Gdy dom już stoi lub fundamentowy nie został wykonany | Dobry do istniejących budynków, można go połączyć z innymi elementami ochrony | Wymaga wykopów wokół domu i lepszej organizacji prac |

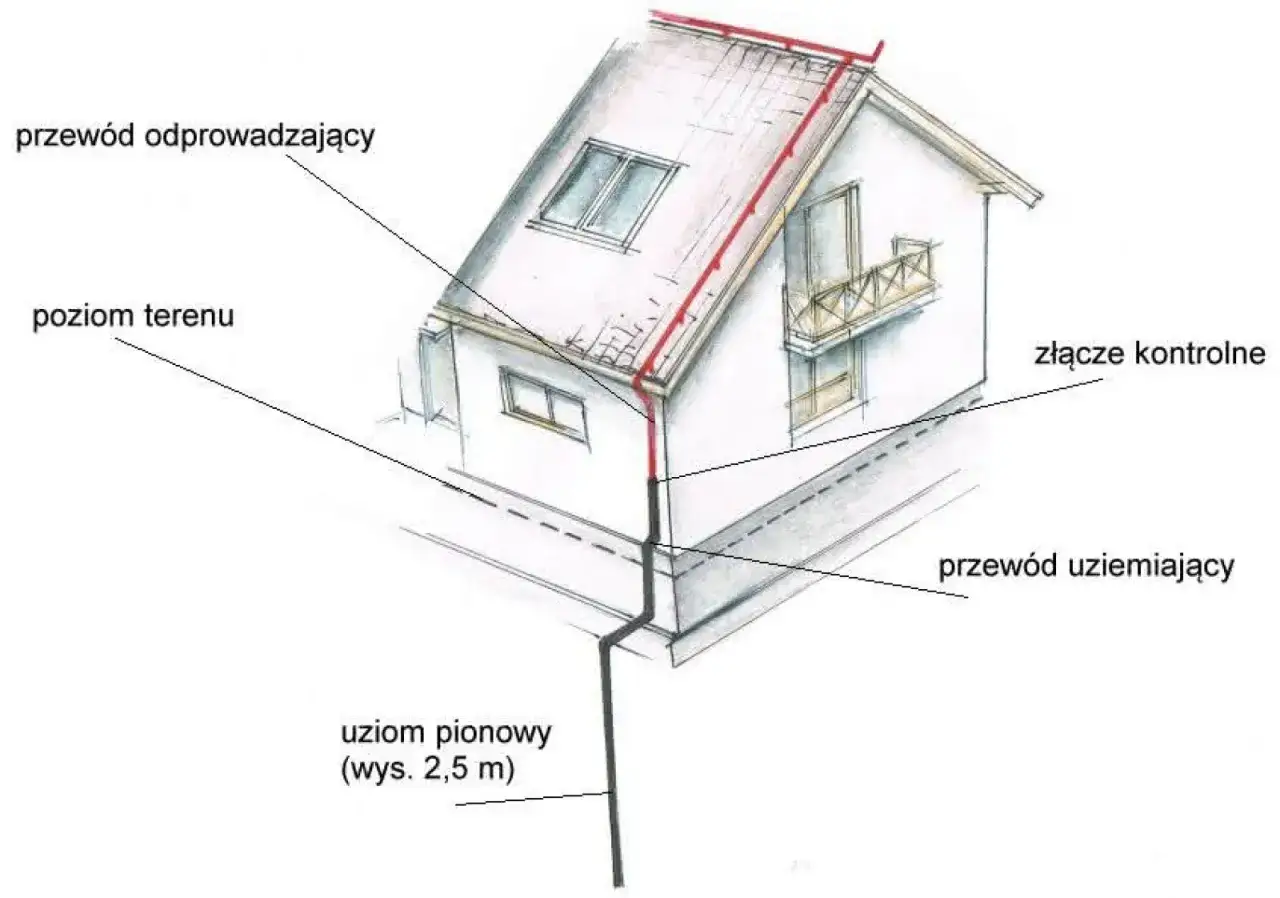

| Szpilkowy | Gdy brakuje miejsca na wykop albo trzeba poprawić parametry uziomu | Nie zajmuje terenu wokół budynku, bywa dobrym uzupełnieniem | Wymaga odpowiedniego gruntu i kontroli pomiarów, czasem trzeba dobić kolejne odcinki |

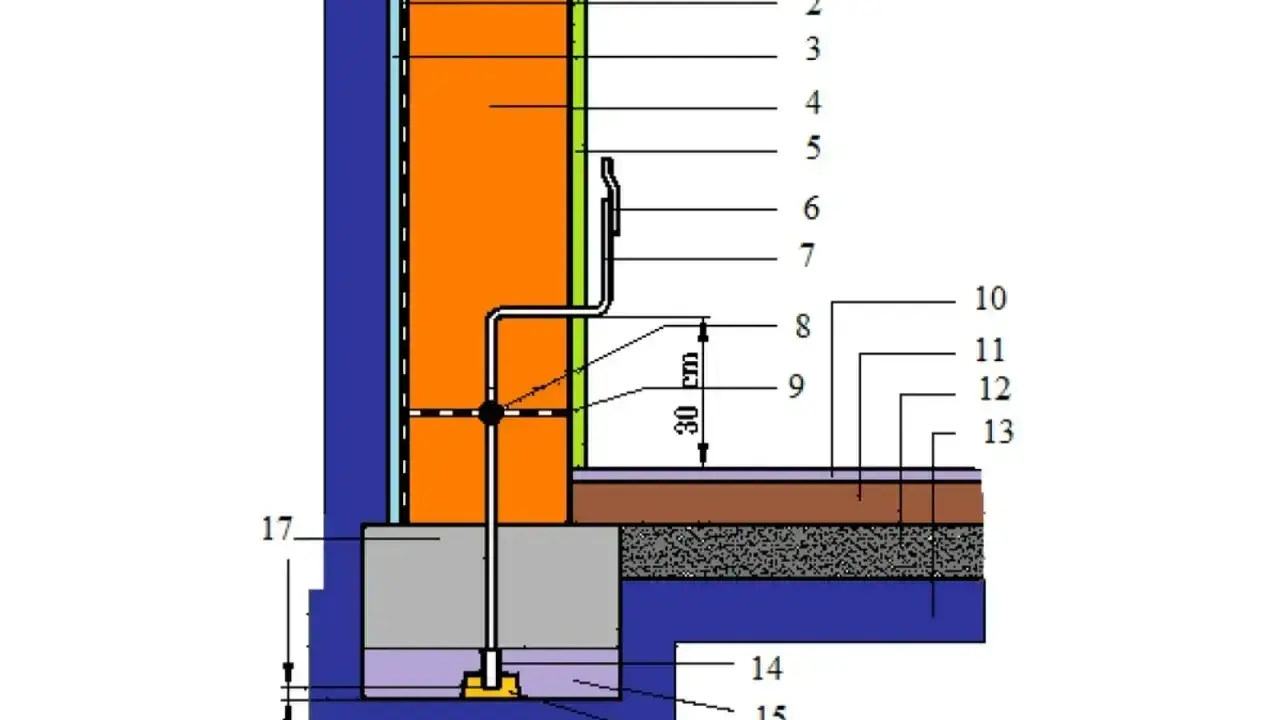

Przy uziomie fundamentowym zwykle stosuje się płaskownik o przekroju co najmniej 30x3 mm albo stalowy pręt o średnicy minimum 10 mm. Przy uziomie otokowym bednarkę prowadzi się w gruncie jako zamknięty pierścień wokół budynku, zwykle na głębokości co najmniej 0,5 m. W praktyce to właśnie warunki zabudowy i gruntu decydują, czy lepiej iść w otok, czy w szpilki, bo w suchym, trudnym gruncie jedno rozwiązanie może działać wyraźnie lepiej od drugiego.
Jeżeli dom dopiero powstaje, planuję uziom razem z całym projektem elektrycznym. Jeśli dom już stoi, najpierw sprawdzam, czy da się wykonać otok bez demolowania działki, a dopiero później myślę o szpilkach. Taki porządek oszczędza później bardzo dużo nerwów.
Jak wygląda wykonanie w praktyce krok po kroku
Sam proces nie jest czymś, co chciałbym polecać do samodzielnego „zrób to sam”. To praca dla elektryka z doświadczeniem pomiarowym, bo liczy się nie tylko montaż, ale też dobór układu i późniejsze sprawdzenie skuteczności. Ja patrzę na to tak: jeśli po wykonaniu nie ma protokołu, to nie ma pewności, że wszystko działa tak, jak powinno.
- Najpierw sprawdza się dokumentację i układ sieci zasilającej budynek.
- Następnie dobiera się typ uziomu do etapu budowy, rodzaju gruntu i miejsca wokół domu.
- Uziom łączy się z główną szyną uziemiającą, a ta staje się centralnym punktem połączeń ochronnych.
- Do tego samego układu włącza się połączenia wyrównawcze, czyli metalowe instalacje i elementy budynku wymagające wspólnego potencjału.
- Na końcu wykonuje się pomiary rezystancji uziemienia, ciągłości przewodów ochronnych i testy wyłączników różnicowoprądowych.
- Po wszystkim powinien powstać protokół, który potwierdza poprawność wykonania.
Najważniejszy moment to połączenie uziomu z resztą instalacji. Właśnie tutaj najłatwiej popełnić błąd, który z zewnątrz wygląda niegroźnie, a w praktyce osłabia całą ochronę. Dlatego nie patrzę na uziemienie jak na pojedynczy element, tylko jak na układ, który musi współgrać z rozdzielnicą, przewodami PE, RCD i połączeniami wyrównawczymi.
W nowym domu najlepiej zrobić to na etapie fundamentów. W istniejącym budynku robi się trudniej, bo dochodzą wykopy, dostęp do ścian i konieczność dopasowania wszystkiego do tego, co już zostało wykonane wcześniej. To właśnie wtedy najczęściej wychodzą na jaw ograniczenia starej instalacji.
Co zmienia stara instalacja i dlaczego nie wolno zgadywać
Stare instalacje dwużyłowe, układ TN-C i popularne kiedyś „zerowanie” to miejsce, w którym najczęściej rodzą się błędne skróty myślowe. Sam bolec w gniazdku nie tworzy jeszcze bezpiecznej ochrony, jeśli nie ma prawidłowego rozdziału PEN, dobrego uziomu i potwierdzenia pomiarami. Gniazdo z bolcem nie jest równoznaczne z poprawnym uziemieniem.
| Sygnał | Co to zwykle oznacza | Co robić dalej |
|---|---|---|
| Brak przewodu PE | Instalacja nie ma współczesnej ochrony ochronnej | Planować modernizację obwodów, a nie tylko wymianę osprzętu |
| Stare gniazdka z mostkiem | Próba zastąpienia ochrony prostym połączeniem przewodów | Sprawdzić, czy rozdział PEN i uziemienie są wykonane poprawnie |
| Brak RCD | Ochrona przeciwporażeniowa jest słabsza niż w nowym układzie | Ocenić całą rozdzielnicę i dołożyć zabezpieczenia po projekcie |
| Korozja lub luźne zaciski | Połączenia tracą pewność i mogą podnosić opór układu | Poprawić zaciski, wymienić osprzęt, wykonać ponowne pomiary |
W starym domu nie zakładam z góry, że wystarczy dołożyć jeden przewód i po sprawie. Czasem trzeba wymienić większą część instalacji, czasem da się zrobić sensowną modernizację etapami, ale decyzję podejmuje się po oględzinach i pomiarach, nie na podstawie intuicji. Najbardziej ryzykowne są sytuacje, w których ktoś chce „ułatwić sobie życie” i miesza stare oraz nowe rozwiązania bez sprawdzenia ich kompatybilności.
Jeśli w domu pojawiają się nowe, bardziej wymagające odbiorniki, na przykład pompa ciepła, płyta indukcyjna, fotowoltaika albo ładowarka do auta, temat uziemienia i połączeń wyrównawczych robi się jeszcze ważniejszy. Wtedy nie warto improwizować, bo każda słaba część układu wyjdzie szybciej niż w prostym, mało obciążonym domu.
Pomiary, protokół i orientacyjne koszty
Tu zwykle pojawia się pytanie o pieniądze. Najkrótsza odpowiedź brzmi: najtaniej wychodzi zaplanowanie uziomu od początku, a najdrożej przerabianie wszystkiego w stojącym domu. Orientacyjnie w 2026 roku ułożenie bednarki z materiałem i robocizną bywa wyceniane na 50-70 zł za metr bieżący przy prostych warunkach i 60-85 zł za metr przy trudniejszym zakresie. Do tego dochodzą pomiary, które są osobną usługą, a nie „gratisowym dodatkiem” do montażu.
| Pozycja | Orientacyjnie w 2026 | Co zwykle podbija cenę |
|---|---|---|
| Ułożenie bednarki | 50-70 zł/mb przy prostych warunkach, 60-85 zł/mb przy trudniejszych | Wykopy, dostęp do budynku, rodzaj gruntu |
| Pomiar rezystancji uziemienia ochronnego | Od około 66 zł za punkt | Liczba punktów i dostęp do złącza kontrolnego |
| Przegląd odbiorczy domu jednorodzinnego | Od około 600 zł | Wielkość budynku i zakres badań |
| Przegląd okresowy domu jednorodzinnego | 550-1500 zł | Liczba obwodów, rozdzielnic i wymaganych protokołów |
Nie przywiązuję się do jednej magicznej liczby omów. W układzie TT poprawnie dobrane RCD potrafią zapewnić ochronę nawet wtedy, gdy rezystancja uziomu nie jest spektakularnie niska, bo liczy się cały układ samoczynnego wyłączenia zasilania, a nie pojedyncza wartość wyjęta z kontekstu. Dlatego naprawdę ważny jest komplet: uziom, połączenia wyrównawcze, zabezpieczenia i protokół z pomiarów.
W praktyce dobry elektryk po wykonaniu prac powinien sprawdzić rezystancję uziemienia, ciągłość przewodów ochronnych i połączeń wyrównawczych oraz działanie wyłączników różnicowoprądowych. Jeśli tego nie ma, zostaje tylko wykonanie „na wiarę”, a przy elektryce to po prostu za mało.
Co warto dopilnować, zanim zamkniesz temat na lata
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: uziemienie planuje się razem z instalacją, a nie dopisuje na końcu. Im wcześniej dobierzesz typ uziomu, GSU, połączenia wyrównawcze i ochronę przepięciową, tym mniej improwizacji, przeróbek i ukrytych kosztów później.
- Nie myl uziomu instalacji z instalacją odgromową, bo to dwa różne układy, które często współpracują, ale projektuje się je osobno.
- Zapisz w dokumentacji, gdzie wychodzi uziom i gdzie są złącza kontrolne, bo po kilku latach nikt nie pamięta tego z pamięci.
- Sprawdź, czy wszystkie metalowe instalacje w domu są objęte połączeniami wyrównawczymi, zwłaszcza wodę, CO i elementy konstrukcyjne.
- Nie odkładaj pomiarów na później, bo dopiero one potwierdzają, że układ faktycznie działa tak, jak powinien.
- Przy większej modernizacji pomyśl od razu o RCD, ogranicznikach przepięć i przyszłych odbiornikach, takich jak fotowoltaika, pompa ciepła czy ładowarka EV.
Jeżeli dom dopiero powstaje, najlepszy moment na decyzję jest teraz, na etapie projektu i fundamentów. Jeżeli dom już stoi, wciąż da się zrobić to dobrze, ale trzeba podejść do sprawy spokojnie, technicznie i bez skrótów. Dobrze wykonany system uziemiający nie powinien się chwalić na co dzień, tylko po prostu działać cicho, konsekwentnie i bez niespodzianek przez wiele lat.
