Skuteczna ochrona odgromowa nie kończy się na zamontowaniu zwodów na dachu. Równie ważne są okresowe kontrole, bo korozja, remont pokrycia, dołożenie fotowoltaiki albo zwykłe poluzowanie połączeń potrafią osłabić cały układ. Dobrze wykonany pomiar instalacji odgromowej pokazuje, czy zwody, przewody odprowadzające, uziom i połączenia wyrównawcze nadal pracują jako spójny system, a nie tylko „są na dachu”.
W tym artykule rozbieram temat na praktyczne części: kiedy zlecić badanie, co dokładnie sprawdza elektryk, jak wygląda procedura, jak czytać wynik i gdzie najczęściej pojawiają się błędy. Dorzucam też orientacyjne koszty, bo to zwykle pierwsze pytanie po stronie właściciela domu.
Najważniejsze informacje o badaniu instalacji odgromowej
- W Polsce obowiązkowa kontrola instalacji piorunochronnej wchodzi do pięcioletniego przeglądu obiektu, a dodatkowe oględziny mają sens po burzy, remoncie dachu lub modernizacji instalacji.
- Najczęściej sprawdza się ciągłość połączeń, stan zwodów i przewodów odprowadzających, połączenia z uziomem oraz dokumentację powykonawczą.
- Nie ma jednej uniwersalnej „dobrej” wartości rezystancji dla każdego budynku, bo wynik zależy od projektu, uziomu, gruntu i metody badania.
- Rzetelny protokół powinien zawierać wyniki, opis usterek, zastosowaną metodę i zalecenia naprawcze.
- W domach jednorodzinnych koszt zwykle liczony jest w setkach złotych, ale przy większym obiekcie rośnie wraz z liczbą punktów pomiarowych i dostępnością instalacji.
Kiedy zlecić pomiar instalacji odgromowej
GUNB, czyli Główny Urząd Nadzoru Budowlanego, przypomina, że co najmniej raz na 5 lat trzeba objąć kontrolą także instalację elektryczną i piorunochronną. W praktyce nie czekałbym jednak wyłącznie do terminu z kalendarza. Jeśli dach był remontowany, zmieniły się obróbki blacharskie, pojawiła się fotowoltaika albo budynek dostał bezpośrednio od pioruna, badanie warto zrobić wcześniej.
- po uderzeniu pioruna lub podejrzeniu uszkodzenia,
- po wymianie pokrycia dachowego, kominów, anten lub paneli PV,
- po korozji, uszkodzeniu mechanicznym albo zerwaniu przewodu,
- przed odbiorem nowego domu lub po większej modernizacji,
- gdy w dokumentacji brakuje aktualnego protokołu.
W budynkach większych, bardziej narażonych lub z rozbudowaną automatyką nie traktuję ochrony odgromowej jako czegoś, czym zajmuje się wyłącznie „co kilka lat”. Im więcej metalu na dachu i im więcej elektroniki w środku, tym większy sens ma częstsza kontrola. To prowadzi do ważniejszego pytania, co dokładnie obejmuje samo badanie.
Co obejmuje badanie w praktyce
W dobrze przeprowadzonym sprawdzeniu nie chodzi o jeden odczyt z miernika. To zestaw czynności, które mają potwierdzić, że zewnętrzna i wewnętrzna ochrona nadal działają jako całość. Ja patrzę na to szerzej niż tylko na wynik w omach, bo w odgromówce liczy się cały układ, a nie pojedyncza liczba bez kontekstu.
| Element | Co sprawdzam | Dlaczego to ważne |
|---|---|---|
| Zwody | Czy są całe, nie skorodowane i poprawnie zamocowane | Przyjmują bezpośrednie wyładowanie i muszą wytrzymać duży impuls prądowy |
| Przewody odprowadzające | Czy nie mają przerw, luzów, uszkodzeń i śladów korozji | Odprowadzają energię z dachu do uziomu |
| Uziom | Czy ma dobrą ciągłość i czy jego stan odpowiada dokumentacji | Rozprasza prąd piorunowy w gruncie |
| Połączenia kontrolne i wyrównawcze | Czy zaciski są pewne, dostępne i nieprzegrzane | Luźne złącze potrafi unieruchomić cały układ ochrony |
| Ograniczniki przepięć | Czy działają, nie są zużyte i mają właściwe połączenie z PE | Chronią elektronikę przed skutkami przepięć indukowanych |
| Dokumentacja | Czy protokół, schemat i opis instalacji są aktualne | Bez dokumentacji trudno ocenić, co naprawdę zostało zrobione |
Zewnętrzna część LPS
LPS, czyli Lightning Protection System, to cały system ochrony odgromowej, a nie sam piorunochron. W zewnętrznej części sprawdzam przede wszystkim zwody, przewody odprowadzające, złącza i uziemienie. Z praktyki wiem, że najwięcej problemów wychodzi tam, gdzie dach był niedawno modernizowany, a ktoś później „na szybko” przeniósł uchwyty albo dołożył nowy element metalowy bez odtworzenia ciągłości ochrony.
Przeczytaj również: Jak podłączyć antenę pokojową do telewizora i ustawić odbiór?
Wewnętrzna ochrona
Jeśli w budynku są urządzenia elektroniczne, pomiar nie powinien kończyć się na dachu. Warto sprawdzić także połączenia wyrównawcze i ograniczniki przepięć, bo to one mają chronić falownik, sterowniki bramy, automatykę domu i sprzęt w rozdzielnicy. W nowoczesnych domach to często ważniejsze niż sam estetyczny wygląd instalacji na zewnątrz.
Gdy już wiadomo, co obejmuje badanie, sensownie przejść do samej procedury. Tu najłatwiej zobaczyć, dlaczego dobre pomiary wymagają nie tylko miernika, ale też dostępu do instalacji i odrobiny doświadczenia.
Jak wygląda procedura krok po kroku
Najpierw robię oględziny. Sprawdzam dach, mocowania, stan przewodów, dostęp do złączy kontrolnych i to, czy instalacja nie została przypadkowo przerwana przez późniejsze prace budowlane. To ważne, bo sam wynik z miernika bez oceny wizualnej bywa mylący.
- Oględziny części nadziemnej i porównanie z dokumentacją.
- Sprawdzenie, czy do złączy kontrolnych i punktów uziemienia jest bezpieczny dostęp.
- Pomiar ciągłości połączeń ochronnych między zwodami, przewodami odprowadzającymi i uziomem.

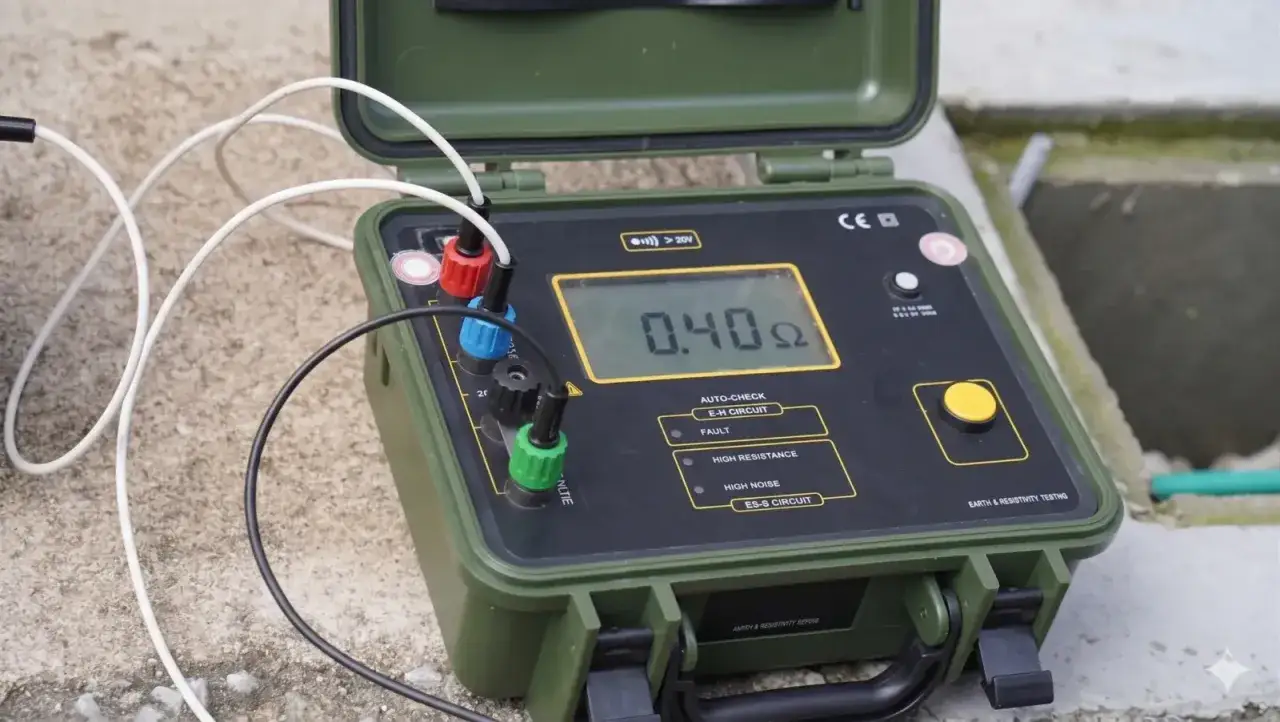

- Pomiar rezystancji uziemienia albo ocena uziomu metodą dopasowaną do konkretnej instalacji.
- Weryfikacja połączeń wyrównawczych i, jeśli trzeba, ograniczników przepięć.
- Sporządzenie protokołu z wynikiem, zastrzeżeniami i zaleceniami.
W zależności od konstrukcji budynku stosuje się różne podejścia pomiarowe. Na prostych obiektach wystarcza klasyczne badanie z odłączeniem wybranego punktu kontrolnego, na bardziej rozbudowanych instalacjach przydają się metody cęgowe albo dodatkowe porównanie kilku punktów uziemienia. Ja zwracam uwagę także na pogodę, bo suchy lub zamarznięty grunt potrafi zawyżyć wynik względem wilgotnego podłoża.
Po takim przebiegu łatwiej zrozumieć, skąd biorą się różnice między wynikami. I właśnie tu pojawia się najczęstsze nieporozumienie, czyli próba oceniania całej instalacji wyłącznie po jednej liczbie.
Jak interpretować wynik bez uproszczeń
Nie przywiązuję się do jednego magicznego progu w omach, bo w ochronie odgromowej to zbyt duże uproszczenie. Znaczenie ma projekt, typ uziomu, rezystywność gruntu, stan połączeń i sposób wykonania. Dwa budynki z tym samym odczytem mogą mieć zupełnie inny poziom bezpieczeństwa, jeśli jeden ma pełną ciągłość połączeń, a drugi jest częściowo skorodowany i „trzyma się” tylko formalnie.
| Sytuacja | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| Wynik wyraźnie gorszy niż w poprzednim protokole | Możliwa korozja, poluzowanie zacisków albo zmiana warunków gruntowych | Sprawdzam połączenia i miejsce pomiaru, nie zakładam od razu awarii całego systemu |
| Brak ciągłości w jednym odcinku | Przerwa, uszkodzenie mechaniczne lub luźny zacisk | Szukałbym przerwania w konkretnym punkcie, nie w całej instalacji |
| Wynik dobry, ale instalacja po remoncie | Może być nieaktualny układ przewodów lub niewidoczna ingerencja w dach | Porównuję stan z dokumentacją i oględzinami na miejscu |
| Brak dostępu do części podziemnej | Zakres badania jest ograniczony | W protokole powinno to być jasno opisane, bez udawania pełnej weryfikacji |
Najczęstszy błąd, jaki widzę u inwestorów, polega na oczekiwaniu prostego werdyktu „dobrze albo źle” na podstawie jednego odczytu. Taki skrót bywa wygodny, ale technicznie słaby. W praktyce ważniejsze jest to, czy instalacja zachowuje ciągłość, czy elementy nie są skorodowane i czy całość odpowiada stanowi rzeczywistemu, a nie tylko dawnemu projektowi. Z tego wynika kolejne pytanie: ile to kosztuje i co najbardziej wpływa na cenę.
Ile kosztuje badanie i od czego zależy cena
Na rynku usług elektrycznych średni koszt typowych pomiarów to około 450 zł, ale przy ochronie odgromowej cena zależy mocniej niż przy prostym przeglądzie gniazdek. Liczy się liczba punktów pomiarowych, dostęp do dachu, obecność fotowoltaiki, stopień skomplikowania uziomu i to, czy w cenie jest pełny protokół. W praktyce widzę, że dom jednorodzinny da się zwykle zamknąć w kilku setkach złotych, ale większy obiekt szybko podnosi koszt.
| Typ obiektu | Orientacyjny koszt | Co najczęściej podbija cenę |
|---|---|---|
| Dom jednorodzinny bez utrudnień | 300-800 zł | Dojazd, liczba punktów pomiarowych, protokół |
| Dom z PV, rozbudowanym dachem lub trudnym dostępem | 500-1200 zł | Dodatkowe oględziny, więcej elementów metalowych, dłuższy czas pracy |
| Budynek usługowy lub większy obiekt | 1000-3000+ zł | Więcej obwodów, stref, uziomów i dokumentacji |
Jeśli ktoś wycenia badanie podejrzanie nisko, ja od razu pytam, co dokładnie wchodzi w zakres. Sama wizyta z szybkim rzutem oka na dach to nie to samo co pełne sprawdzenie połączeń, uziemienia i dokumentacji. W ochronie odgromowej tania usługa bywa po prostu usługą niepełną. A skoro temat kosztów mamy za sobą, dobrze spojrzeć na rzeczy, które przy okazji przeglądu najczęściej wychodzą na jaw.
Co jeszcze sprawdzam przy okazji, żeby nie wracać do problemu za pół roku
W nowoczesnych domach największe problemy rzadko siedzą w samym przewodzie odgromowym. Częściej wychodzą na styku kilku instalacji: dach, fotowoltaika, klimatyzacja, antena, brama garażowa i rozdzielnica z ogranicznikami przepięć. Jeśli te elementy nie są ze sobą poprawnie połączone, ochrona działa tylko częściowo.
- Metalowe obróbki dachowe i wszystkie nowe elementy dodane po montażu LPS.
- Konstrukcję paneli PV i sposób jej włączenia do połączeń wyrównawczych.
- Stan ograniczników przepięć w rozdzielnicy głównej i podrozdzielnicach.
- Anteny, maszty, klimatyzatory i inne urządzenia zamocowane do elewacji lub dachu.
- Widoczne ślady korozji na zaciskach, uchwytach i połączeniach śrubowych.
Z mojego doświadczenia wynika, że to właśnie te „dodatki” najczęściej psują poprawny projekt. Ktoś robi dach, dołącza fotowoltaikę, później dokładane są kable, a po kilku sezonach nikt już nie pamięta, które połączenie było oryginalne. Dlatego przy jednym przeglądzie lepiej sprawdzić więcej niż mniej. Na koniec zostaje kilka prostych rzeczy, które warto zachować po badaniu, bo ułatwiają kolejny przegląd i skracają czas diagnozy.
Co zachować po badaniu, żeby następny przegląd poszedł szybciej
- Protokół z wynikami i zaleceniami, najlepiej razem z datą oraz zakresem badania.
- Zdjęcia złączy kontrolnych, uziomu i miejsc, do których później bywa utrudniony dostęp.
- Schemat instalacji odgromowej, jeśli był dołączony do dokumentacji budynku.
- Informację o modernizacjach dachu, fotowoltaice, wymianie anteny lub obróbek blacharskich.
- Datę ostatniej kontroli ograniczników przepięć i ich ewentualnej wymiany.
To drobiazgi, ale właśnie one decydują o tym, czy kolejny przegląd będzie formalnością, czy mozolnym szukaniem punktów zaczepienia pod połacią dachową. Jeśli chcesz realnie zadbać o bezpieczeństwo domu, trzymaj się jednej zasady: badaj cały układ, a nie tylko pojedynczy odczyt z miernika. W ochronie odgromowej konsekwencja daje więcej niż szybkie skróty.
