Centralne sterowanie roletami ma sens wtedy, gdy chcesz jednym ruchem zamknąć cały dom, uruchomić wybraną strefę albo połączyć klasyczne przyciski z automatyką. W praktyce liczy się nie tylko sam sterownik, ale cały układ: zasilanie, przewody do silników, wejścia lokalne i centralne oraz zabezpieczenia, które nie utrudnią późniejszej obsługi. Poniżej rozpisuję to tak, jak ja analizuję taki układ przed montażem albo przed modernizacją istniejącej instalacji.
Najważniejsze rzeczy do zapamiętania
- Centralne sterowanie nie zastępuje lokalnych przycisków, tylko dodaje wspólne sterowanie całym domem lub strefą.
- Najczytelniejszy układ to taki, w którym każdy napęd ma własny tor sterowania, a sygnał centralny działa równolegle.
- W nowych instalacjach często planuje się więcej żył, niż wydaje się potrzebne, bo późniejsza rozbudowa jest wtedy dużo łatwiejsza.
- Do rolet zwykle stosuje się przyciski chwilowe, a nie zwykłe łączniki bistabilne.
- Najwięcej problemów wynika nie ze sterownika, tylko z błędnego okablowania i braku opisu przewodów.
- Jeśli instalacja ma być naprawdę wygodna, warto od razu przewidzieć podział na strefy, a nie tylko przycisk „wszystko w górę” i „wszystko w dół”.
Jak działa centralne sterowanie roletami
Ja patrzę na taki układ bardzo prosto: lokalne sterowanie obsługuje jedną roletę przy oknie, a centralne wysyła ten sam sygnał do wielu napędów naraz. Dzięki temu możesz zamknąć rolety w salonie z poziomu przycisku przy drzwiach, ale też jednym poleceniem zamknąć cały parter przed wyjazdem. To właśnie dlatego system sprawdza się w domach jednorodzinnych, mieszkaniach z większą liczbą przesłon i w budynkach, w których liczy się wygoda oraz porządek w instalacji.
Najważniejszym elementem jest sterownik roletowy albo przekaźnik roletowy. To on rozdziela sygnał „góra” i „dół”, pilnuje kierunku pracy silnika i odcina zasilanie po zakończeniu ruchu. W dobrze zaprojektowanym układzie nie podajesz napięcia bezpośrednio „na silnik i jakoś to będzie”, tylko budujesz logiczny tor sterowania z blokadą kierunków. Taka blokada jest kluczowa, bo jednoczesne podanie sygnału w obie strony może skończyć się uszkodzeniem napędu albo chaotyczną pracą całego systemu.

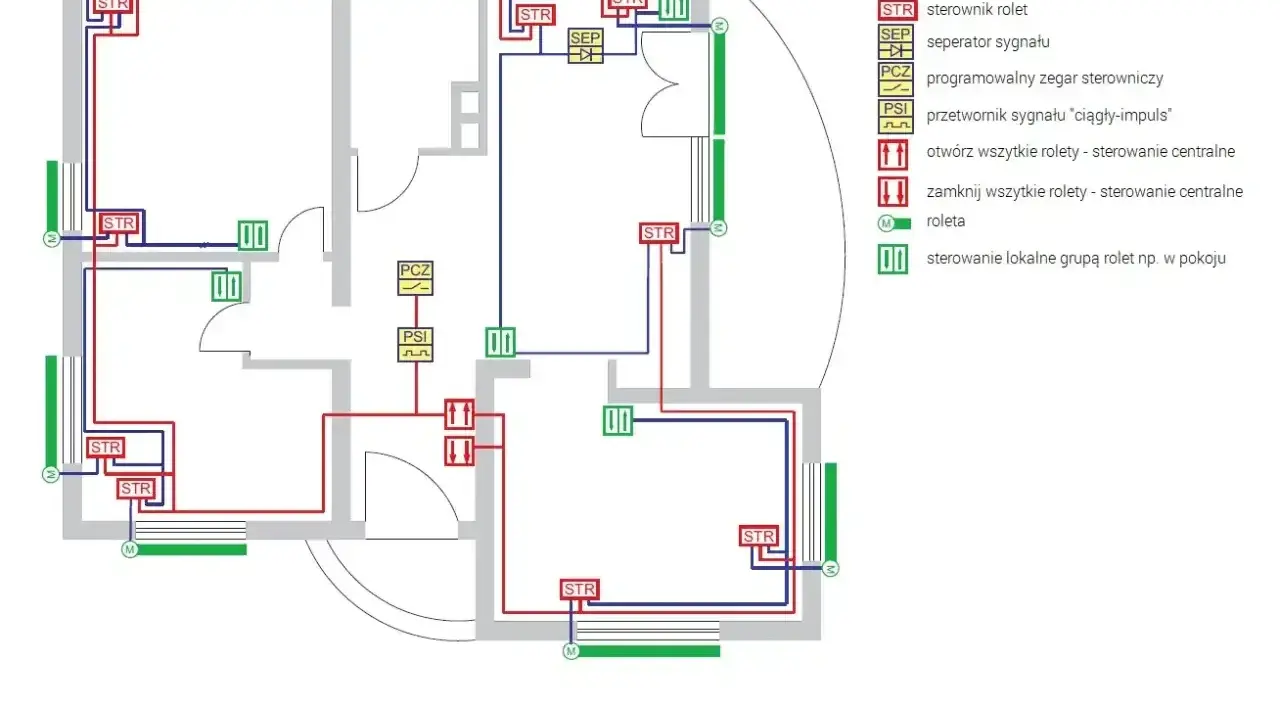

W praktyce centralny przycisk albo moduł automatyki nie musi mieć żadnej „magii”. Wysyła po prostu komendę do grupy sterowników, a te wykonują ruch zgodnie z zaprogramowaną logiką. W bardziej rozbudowanych rozwiązaniach dochodzi jeszcze podział na strefy, czyli np. parter, piętro, strefa nocna i rolety tarasowe. I właśnie taki podział uważam za dużo bardziej użyteczny niż wyłącznie jeden przycisk do wszystkiego.
Ten model działania warto zrozumieć od razu, bo od niego zależy cały schemat połączeń i dobór przewodów w dalszej części instalacji.

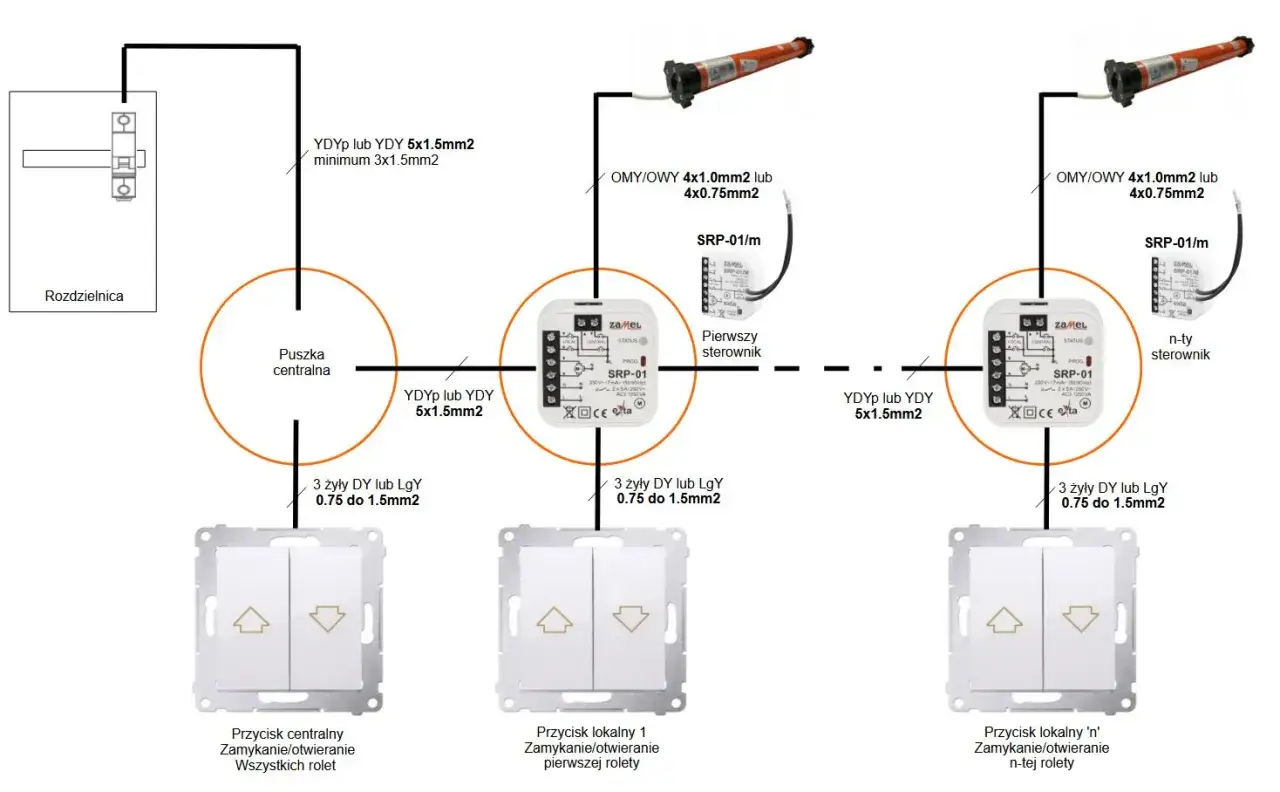

Jak wygląda schemat połączeń w praktyce
Jeśli rozrysowuję taki układ, zaczynam od trzech warstw: zasilania, sterowania lokalnego i sterowania centralnego. Zasilanie trafia do sterownika lub do rozdzielnicy, lokalny przycisk uruchamia konkretną roletę przy oknie, a centralny sygnał idzie równolegle do wybranej grupy lub do wszystkich napędów. To brzmi banalnie, ale właśnie na tym etapie najczęściej pojawiają się błędy, bo ktoś próbuje połączyć wszystko „na skróty” bez jasnego rozdzielenia funkcji przewodów.
| Element | Za co odpowiada | Co warto sprawdzić przed montażem |
|---|---|---|
| Silnik rolety | Ruch góra/dół i zatrzymanie po osiągnięciu krańcówki | Liczbę żył, moc, kierunek pracy i wymagane napięcie |
| Sterownik roletowy | Rozdziela sygnał lokalny i centralny | Czy ma osobne wejścia na sterowanie centralne i grupowe |
| Przycisk lokalny | Obsługuje jedną roletę przy oknie | Czy jest chwilowy, czyli monostabilny |
| Przycisk centralny | Uruchamia wszystkie rolety albo wybraną strefę | Jakie grupy ma obejmować i czy potrzebna jest blokada strefowa |
| Rozdzielnica | Miejsce zabezpieczeń i rozprowadzenia zasilania | Rezerwę miejsca, opis obwodów i dostęp serwisowy |
W dokumentacjach producentów często widać ważną rzecz: wejścia zdalne, czyli grupowe i centralne, bywają odseparowane od toru zasilania. To praktyczne rozwiązanie, bo daje większą elastyczność przy projektowaniu stref i czasem pozwala prowadzić układ bardziej swobodnie niż w klasycznej, sztywno spiętej instalacji. W domu jednorodzinnym i tak zwykle trzyma się jednej, przejrzystej logiki zasilania, ale ta separacja jest dużą zaletą, jeśli chcesz rozbudować system później.
Ja zwykle polecam myśleć o takim schemacie nie jako o „jednym przycisku do wszystkiego”, ale jako o kilku warstwach sterowania: lokalnej, grupowej i centralnej. To właśnie taka hierarchia daje wygodę bez chaosu. A skoro układ jest już logicznie rozpisany, przechodzę do tego, co realnie trzeba położyć w ścianie.
Jakie przewody i osprzęt przygotować
Przy roletach najwięcej zmienia się na etapie okablowania. W nowych domach bardzo często spotyka się przewód 5x1,5 mm² do napędu albo układ, w którym do rolety idzie kilka żył z zapasem na sterowanie lokalne i centralne. Do samego przycisku lokalnego zwykle wystarcza 3x1,5 mm², ale w praktyce ja lubię zostawiać więcej możliwości, szczególnie jeśli inwestor rozważa później automatykę albo podział na strefy. To nie jest dogmat, tylko zdrowy zapas projektowy.
| Co przewidzieć | Dlaczego to pomaga | Mój praktyczny komentarz |
|---|---|---|
| Przewód z zapasem żył | Ułatwia późniejsze dodanie centralnego sterowania lub automatyki | Lepiej raz dołożyć kabel niż później kuć ścianę |
| Głębokie puszki | Miejsce na sterownik i połączenia | W płytkich puszkach robi się ciasno bardzo szybko |
| Opis przewodów | Przyspiesza serwis i eliminuje pomyłki | To jeden z najtańszych, a najbardziej niedocenianych elementów instalacji |
| Oddzielny obwód rolet | Lepsza organizacja i łatwiejsze zabezpieczenie | Przy większej liczbie napędów porządek w rozdzielnicy ma ogromne znaczenie |
| Przyciski chwilowe | Pasują do logiki sterownika roletowego | To nie jest zwykły włącznik światła, tylko element wywołujący krótki impuls |
Warto też zaplanować odpowiednie zabezpieczenia. Dla obwodów rolet sens ma osobny wyłącznik nadprądowy oraz ochrona różnicowoprądowa 30 mA, szczególnie gdy instalacja jest rozbudowana i obejmuje kilka stref. W praktyce najważniejsze jest jednak to, żeby zabezpieczenia były dobrane do rzeczywistego obciążenia i całego układu, a nie „na oko”.
Jeśli budynek jest nowy, ja najchętniej zostawiam peszle i zapas miejsca w rozdzielnicy. Taki zapas kosztuje niewiele, a później ratuje przy każdej zmianie koncepcji. To prowadzi do bardzo ważnej kwestii: nie sam przewód, ale właśnie sposób jego ułożenia decyduje o tym, czy system da się rozwinąć bez demolki.
Najczęstsze błędy, które psują cały układ
Przy roletach widzę kilka powtarzalnych pomyłek. Najbardziej klasyczna to użycie niewłaściwego łącznika zamiast przycisku monostabilnego, czyli takiego, który po naciśnięciu sam wraca do pozycji wyjściowej. Taki drobiazg potrafi zepsuć całą logikę działania systemu, bo sterownik oczekuje krótkiego impulsu, a nie stałego podania stanu.
- Brak blokady góra/dół - jeśli sterowanie nie rozdziela kierunków pracy silnika, układ staje się nieprzewidywalny i potencjalnie niebezpieczny.
- Zbyt mało żył w przewodzie - oszczędność na kablu często kończy się brakiem miejsca na centralne sterowanie albo strefy.
- Brak opisu obwodów - po kilku miesiącach nie wiadomo, który przewód obsługuje którą roletę, a serwis zamienia się w zgadywankę.
- Mieszanie logiki lokalnej z centralną - jeśli układ jest połączony „na skróty”, centralny sygnał może kolidować z lokalnym sterowaniem.
- Brak testów po montażu - każdą roletę trzeba sprawdzić osobno, a potem w grupie, zanim instalacja zostanie zamknięta.
Ja bardzo pilnuję jeszcze jednego błędu: ludzie chcą od razu zrobić wszystko „smart”, a później okazuje się, że podstawowa logika przewodowa nie została dobrze rozwiązana. To odwrócona kolejność. Najpierw musi działać solidna baza elektryczna, a dopiero potem aplikacja, harmonogram czy sterowanie z telefonu. Dzięki temu system nie zależy od jednej warstwy i jest odporniejszy na awarie.
Skoro wiesz już, czego unikać, warto porównać dwa najpopularniejsze podejścia do samego miejsca montażu sterownika.
Kiedy lepszy jest moduł w puszce, a kiedy sterownik w rozdzielni
To jeden z ważniejszych wyborów projektowych. Sterownik dopuszkowy jest wygodny, gdy chcesz ograniczyć liczbę dodatkowych elementów w rozdzielnicy i mieć prosty dostęp do lokalnej roletki przy oknie. Moduł na szynę DIN lepiej sprawdza się wtedy, gdy zależy Ci na porządku serwisowym, rozbudowie i łatwiejszym dostępie do osprzętu po latach. Ja nie traktuję tych rozwiązań jako lepszego i gorszego, tylko jako dwa różne kompromisy.
| Rozwiązanie | Mocne strony | Słabsze strony | Kiedy ma najwięcej sensu |
|---|---|---|---|
| Sterownik dopuszkowy | Mniej przewodów do rozdzielnicy, prostsza lokalna obsługa | Trudniejszy dostęp serwisowy, ciasna puszka | Gdy instalacja ma być możliwie dyskretna i nie planujesz dużej rozbudowy |
| Sterownik na szynę DIN | Łatwy serwis, przejrzysty układ w rozdzielnicy, dobra skalowalność | Więcej okablowania, potrzeba miejsca w rozdzielni | Gdy budujesz dom od zera albo planujesz późniejsze rozszerzenia |
| Układ hybrydowy | Łączy lokalną wygodę z elastycznością automatyki | Wymaga lepszego projektu i większej dyscypliny montażowej | Gdy chcesz część rolet mieć klasycznie, a część rozwijać pod smart home |
W domach modernizowanych często wygrywa rozwiązanie dopuszkowe, bo pozwala wykorzystać istniejącą instalację bez generalnego remontu. W nowych domach ja częściej skłaniam się ku modułom w rozdzielnicy, bo są zwyczajnie wygodniejsze w utrzymaniu i dają więcej przestrzeni na przyszłe funkcje. W dokumentacjach niektórych producentów widać też, że takie moduły mają osobne wejścia na grupy i centralę, co ułatwia budowanie naprawdę sensownych scenariuszy pracy.
Właśnie dlatego przed wyborem warto odpowiedzieć sobie nie na pytanie „co jest modne”, tylko „co będzie wygodne za trzy lata”.
Co warto przewidzieć, zanim zamkniesz ściany
Jeśli miałbym wskazać jedną rzecz, która najczęściej decyduje o jakości całego systemu, to byłby to zapas możliwości. Nie chodzi o przesadę, tylko o rozsądne przygotowanie instalacji na przyszłość. Ja zawsze zakładam, że część inwestorów po czasie chce dodać sterowanie z aplikacji, harmonogram wschodu słońca, integrację z alarmem albo prosty podział na parter i piętro. Jeśli od początku zostawisz miejsce na takie scenariusze, późniejsze zmiany są wielokrotnie prostsze.
- Zostaw przynajmniej jeden lub dwa wolne peszle między rozdzielnicą a kluczowymi strefami.
- Opisz każdy przewód i każdą roletę jeszcze przed zamknięciem puszek.
- Przewiduj miejsce na rozbudowę rozdzielnicy, nawet jeśli dziś nie jest potrzebne.
- Rozdziel rolety na sensowne grupy, a nie tylko na układ „wszystko albo nic”.
- Sprawdź ręczne sterowanie awaryjne, zanim uznasz instalację za gotową.
Najlepszy schemat to nie ten, który wygląda najładniej na papierze, ale taki, który da się łatwo serwisować, rozbudować i zrozumieć po kilku latach. Jeśli planujesz rolety od zera, ja zdecydowanie wolę minimalnie większy zapas przewodów i miejsca niż późniejsze poprawki w tynku. Taki sposób myślenia zwykle oszczędza i czas, i pieniądze, a przy instalacjach elektrycznych to ma znaczenie większe niż sam efekt „na już”.
