Co oznacza L w instalacji elektrycznej? Proste wyjaśnienie

W praktyce oznaczenie prądu L odnosi się do przewodu fazowego, czyli tego, na którym pojawia się napięcie względem przewodu neutralnego. To drobny skrót, ale w instalacji domowej decyduje o bezpieczeństwie przy wymianie gniazdka, montażu lampy, czujnika ruchu czy inteligentnego włącznika. Poniżej wyjaśniam, jak czytać to oznaczenie, jak odróżnić je od N i PE oraz kiedy nie ufać samemu kolorowi izolacji.

Co oznacza litera L w instalacji domowej

Litera L pochodzi od angielskiego live albo line. W polskiej praktyce najczęściej mówi się po prostu o przewodzie fazowym. To ten tor obwodu, który dostarcza napięcie do odbiornika, więc przy dotyku lub błędnym podłączeniu jest potencjalnie niebezpieczny.

W instalacji jednofazowej zwykle mamy jeden przewód L, jeden N i przewód ochronny PE. W układzie trójfazowym pojawiają się L1, L2 i L3, czyli trzy fazy przesunięte względem siebie. To ważne, bo samo „L” nie opisuje natężenia ani rodzaju prądu, tylko funkcję przewodu w obwodzie.

W praktyce patrzę na to tak: jeśli urządzenie ma działać poprawnie, L musi trafić tam, gdzie producent przewidział zasilanie lub wejście fazowe. Jeśli trafi w złe miejsce, efekt bywa od razu widoczny albo ujawnia się dopiero po czasie, na przykład w postaci uszkodzonego osprzętu. Żeby dobrze rozróżnić żyły, trzeba od razu zestawić L z N i PE.

Jak odróżnić L od N i PE

Najprościej zrobić to przez porównanie funkcji, a nie tylko koloru. W nowoczesnych instalacjach domowych każdy z tych przewodów pełni inną rolę i nie powinno się ich traktować zamiennie.

Najczęstszy błąd polega na myśleniu, że skoro przewód nie jest brązowy, to na pewno nie jest fazą. W starszych instalacjach spotyka się inne kolory, a czasem nawet układy, w których standardowe oznaczenia są nieczytelne albo częściowo wymienione. Dlatego kolor traktuję jako wskazówkę, a nie dowód.

Jeżeli instalacja ma dwa przewody zamiast trzech, trzeba zachować szczególną ostrożność, bo nie każda stara instalacja ma osobny przewód ochronny. To już prowadzi do kwestii, które w praktyce pomagają, ale same w sobie nie wystarczają, czyli kolorów i symboli na osprzęcie.

Kolory i oznaczenia, które pomagają, ale nie zastępują pomiaru

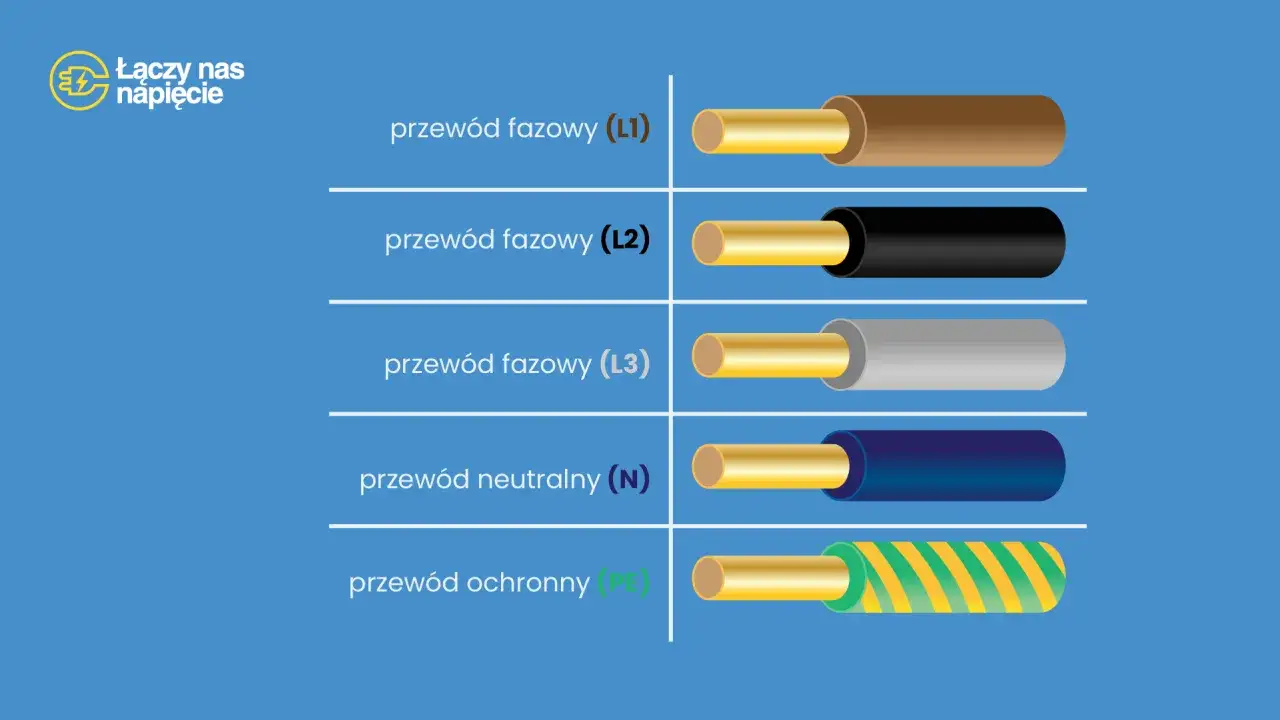

W Polsce i szerzej w europejskiej praktyce najczęściej przyjmuje się, że przewód fazowy ma kolor brązowy, czarny albo szary. Neutralny jest zwykle niebieski, a ochronny żółto-zielony. To wygodne, bo już na pierwszy rzut oka daje orientację, ale nie zwalnia z ostrożności.

W osprzęcie elektrycznym producent często zaznacza zaciski literami. Na listwie przy lampie, gnieździe, łączniku albo inteligentnym module można zobaczyć oznaczenia L, N, PE, a czasem także L1, L2, L3 albo OUT. Dla mnie to praktyczna podpowiedź, ale dopiero po sprawdzeniu napięcia wiem, czy wszystko zgadza się z rzeczywistym układem przewodów.

Najważniejsze jest to, że kolor i symbol mogą się uzupełniać, lecz nie powinny zastępować pomiaru. W starych mieszkaniach, przy przeróbkach po poprzednim właścicielu albo w prowizorycznie naprawianych puszkach można spotkać mieszankę standardów. To właśnie tam najłatwiej o pomyłkę, a potem o niepotrzebny serwis albo awarię urządzenia. Z tego powodu warto wiedzieć, gdzie najczęściej L pojawia się w praktyce.

Gdzie najczęściej spotkasz L w praktyce

Oznaczenie L widać nie tylko na schematach, ale też na konkretnych elementach instalacji. Dla osoby remontującej mieszkanie albo montującej smart osprzęt to zwykle najbardziej użyteczny fragment całej wiedzy.

• Gniazdko - L doprowadza fazę do odbiornika, a poprawne podłączenie ma znaczenie dla bezpieczeństwa i działania zabezpieczeń.
• Włącznik światła - w poprawnym układzie to właśnie L jest zazwyczaj przerywany przez łącznik, a nie przewód neutralny.
• Lampa sufitowa - zacisk L prowadzi zasilanie, a N domyka obwód.
• Inteligentny przekaźnik lub ściemniacz - urządzenie często potrzebuje stałej fazy na wejściu L oraz osobnego wyjścia na lampę.
• Rozdzielnica - tam L bywa opisany na zabezpieczeniach, wyłącznikach i listwach przyłączeniowych.

W systemach smart home ten temat staje się jeszcze ważniejszy. Wiele modułów wymaga stałego zasilania, więc trzeba rozróżnić fazę stałą od fazy po przełączniku. To dwa różne punkty w obwodzie, które na pierwszy rzut oka mogą wyglądać podobnie, ale dają zupełnie inny efekt. Skoro już wiadomo, gdzie L występuje, zostaje najpraktyczniejsza część: jak go bezpiecznie sprawdzić.

Jak sprawdzać przewód fazowy bez zgadywania

Ja zwykle zaczynam od odłączenia zasilania w odpowiednim obwodzie, a dopiero potem przechodzę do identyfikacji przewodów. Samo patrzenie na kolory jest zbyt ryzykowne, zwłaszcza gdy instalacja była modernizowana etapami.

1. Wyłącz odpowiedni bezpiecznik lub cały obwód w rozdzielnicy.
2. Sprawdź brak napięcia testerem dwubiegunowym albo miernikiem, a nie wyłącznie próbnikiem neonowym.
3. Porównaj przewody z opisem urządzenia, puszki lub zacisków na osprzęcie.
4. Jeśli montujesz włącznik, upewnij się, że przerywa on przewód fazowy, a nie neutralny.
5. Po identyfikacji oznacz przewody, żeby nie wracać do zgadywania przy kolejnym montażu.

Tester dwubiegunowy daje pewniejszą informację niż popularny śrubokręt z neonówką, który w praktyce bywa zbyt mało precyzyjny. To ważne zwłaszcza wtedy, gdy w puszce jest kilka żył, a instalacja była już wcześniej przerabiana. Jeśli wynik pomiaru budzi choć cień wątpliwości, lepiej się zatrzymać niż zakładać, że „na pewno będzie dobrze”. Tak dochodzimy do najczęstszych błędów, które widuję najczęściej przy domowych naprawach.

Jakie błędy przy tym oznaczeniu popełnia się najczęściej

Najpoważniejszy błąd to wiara, że kolor izolacji wystarczy do identyfikacji przewodu. W teorii standard jest prosty, ale w praktyce trafiają się stare kable, przedłużane odcinki, wymienione fragmenty i instalacje, w których ktoś po prostu nie trzymał się zasad.

Drugi częsty problem to podłączanie przewodu neutralnego zamiast fazowego do włącznika. Efekt bywa zdradliwy: światło może działać, ale element instalacji pozostaje pod napięciem wtedy, gdy nie powinien. Z punktu widzenia bezpieczeństwa to bardzo słabe rozwiązanie.

Trzeci błąd pojawia się przy urządzeniach elektronicznych i automatyce domowej. Moduł smart, czujnik albo przekaźnik może wymagać stałej fazy, a nie tej „po przełączniku”. Jeśli ktoś tego nie rozróżni, urządzenie będzie działało niestabilnie albo w ogóle się nie uruchomi. Do tego dochodzi jeszcze mylenie PE z N, które jest szczególnie groźne, bo przewód ochronny nie służy do normalnego prowadzenia obciążenia.

Ostatnia rzecz, którą zawsze podkreślam: w instalacji trzyfazowej nie wolno traktować L1, L2 i L3 jak przypadkowych zamienników. Każda z tych faz może zasilać inne obwody lub urządzenia, a pomyłka potrafi wywołać nie tylko błąd montażu, lecz także uszkodzenie sprzętu. To prowadzi do jednej praktycznej zasady, którą warto zabrać ze sobą na koniec.

Co zostaje z tego przy gniazdku, lampie i inteligentnym przełączniku

Jeżeli mam zostawić jedną zasadę, to tę: L identyfikuję po funkcji i pomiarze, nie po domyśle. Ta sama reguła działa przy prostym gniazdku, przy lampie na suficie i przy inteligentnym przekaźniku, który ma sterować oświetleniem w salonie.

• Przed pracą wyłącz zasilanie w odpowiednim obwodzie.
• Po wyłączeniu zawsze sprawdź brak napięcia.
• Nie zakładaj, że kolor przewodu jest wystarczającym dowodem.
• Przy nowym osprzęcie czytaj oznaczenia zacisków, a nie tylko schemat na szybko.
• Jeśli instalacja jest stara, nieczytelna albo nietypowa, lepiej przerwać pracę i wezwać elektryka.

W praktyce to właśnie taka ostrożność najbardziej odróżnia bezpieczną instalację od tej, która tylko wygląda poprawnie. Gdy rozumiesz, co oznacza L, łatwiej podłączysz osprzęt, unikniesz pomyłek i szybciej ocenisz, kiedy problem jest prosty, a kiedy wymaga fachowej interwencji.
