W oprawach z dwiema świetlówkami 18 W problem zwykle nie leży w samych rurach, tylko w osprzęcie pod spodem. Pokażę, jak odróżnić układ z elektronicznym statecznikiem od starszego rozwiązania z dławikiem i starterami, jak czytać schemat podłączenia świetlówki 2x18 W oraz jakie błędy najczęściej psują cały montaż. To praktyczny przewodnik dla pracy w domu, garażu albo warsztacie, gdzie liczy się pewność działania, a nie zgadywanie.
Najważniejsze informacje o podłączeniu oprawy 2x18 W
- W nowoczesnym układzie 230 V trafia na wejście elektronicznego statecznika, a z niego wychodzą osobne przewody do obu świetlówek.
- W starszej oprawie z dławikiem i starterami każda świetlówka pracuje w swoim torze zapłonowym, więc połączeń nie da się kopiować między różnymi modelami.
- Przewód ochronny PE zawsze prowadzi się do metalowej obudowy oprawy, a nie do toru lamp.
- Jeśli lampa miga, nie startuje albo gaśnie po chwili, najpierw sprawdzam świetlówki, startery i zgodność statecznika z mocą 2x18 W.
- Nie wolno łączyć przewodów wyłącznie po kolorach, bo w oświetleniu często trafiają się przeróbki bez dokumentacji.
Jak rozpoznać, z czym masz do czynienia
Ja zawsze zaczynam od obejrzenia środka oprawy, bo od tego zależy cały dalszy montaż. Sama moc 2x18 W niczego jeszcze nie przesądza: ten sam zestaw świetlówek może pracować z elektronicznym statecznikiem albo z klasycznym dławikiem i starterami. Jeśli pomylisz te dwa układy, schemat niby „prawie pasuje”, ale lampa nie zapala się poprawnie albo działa tylko przez chwilę.
| Cecha | Statecznik elektroniczny | Dławik i startery |
|---|---|---|
| Po czym poznać | Brak starterów, lżejszy osprzęt, oznaczenie mocy typu 2x18 W lub 1-2x18 W | Widoczne startery, cięższy dławik, starsza konstrukcja |
| Jak pracuje | Zapłon i stabilizacja prądu realizuje elektronika | Zapłon wspiera starter, a prąd ogranicza dławik |
| Co podłączyć | Wejście 230 V, PE do obudowy, wyjścia lampowe zgodnie z nadrukiem | Przewody zgodnie ze schematem producenta osprzętu i dobrany starter |
| Czego nie robić | Nie montować starterów i nie mieszać wyjść lampowych „na oko” | Nie zakładać, że układ zadziała po samej zamianie przewodów |
| Typowe objawy awarii | Brak startu, losowe miganie, nierówna praca | Bzyczenie, wielokrotny zapłon, świecenie tylko jednej lampy |
Ja zwykle patrzę najpierw na oznaczenie osprzętu. Jeśli widzę symbol w rodzaju 2x18 W, 1-2x18 W albo podobny, wiem już, że trzeba trzymać się konkretnego modelu, a nie samej mocy świetlówki. Dopiero po tym rozróżnieniu ma sens rozpisywanie przewodów.

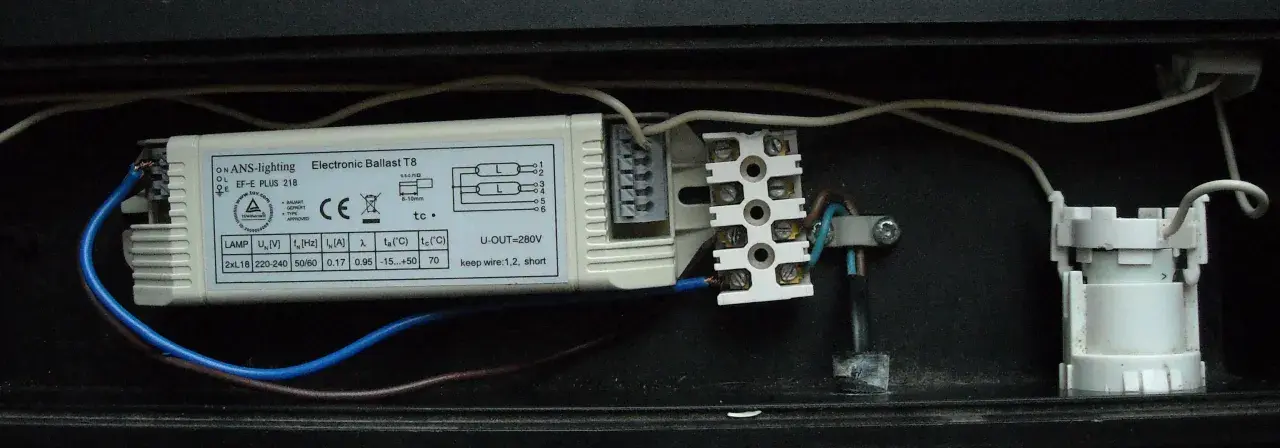

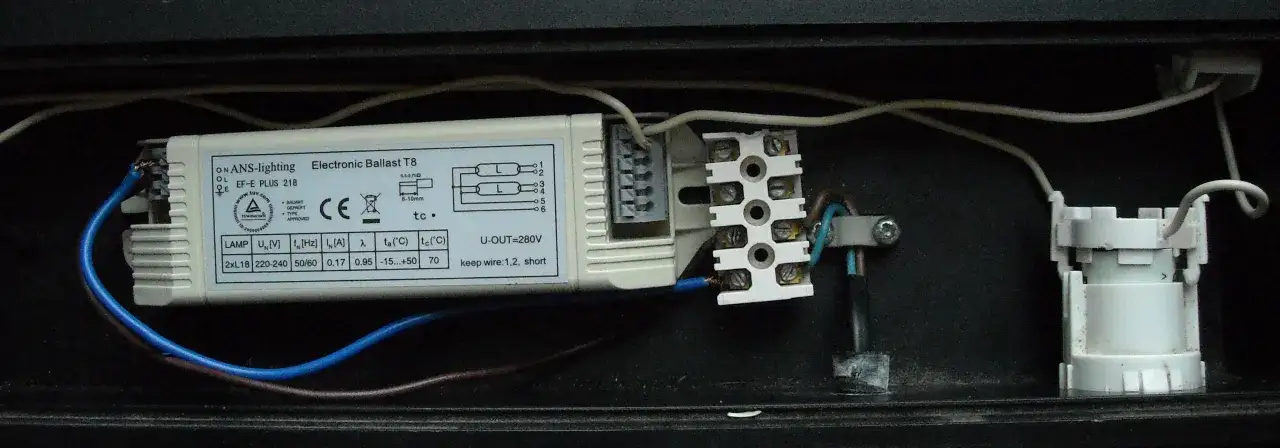

Jak wygląda podłączenie w oprawie z elektronicznym statecznikiem
To najczystszy i zwykle najwygodniejszy wariant. Zasilanie 220-240 V trafia na wejście statecznika, a z jego wyjść prowadzi się osobne przewody do obu lamp. W takim układzie nie stosuje się starterów, bo zapłon, ograniczenie prądu i stabilna praca są realizowane wewnątrz elektroniki. W praktyce oznacza to też mniej brzęczenia i mniej kłopotów przy starcie.
- Faza i neutralny podłączam wyłącznie do zacisków wejściowych statecznika oznaczonych przez producenta.
- Przewód ochronny PE prowadzę do metalowego korpusu oprawy, nawet jeśli sama obudowa ma plastikowe końcówki.
- Wyjścia lampowe łączę dokładnie tak, jak pokazuje nadruk lub dokumentacja osprzętu.
- Każda świetlówka ma własny tor zasilania lampowego, więc nie wolno łączyć dwóch rur „w jeden obwód” bez schematu.
- Przewody do lamp trzymam możliwie krótko i nie prowadzę ich chaotycznie obok wejścia zasilania.
W nowoczesnych statecznikach dla opraw 2x18 W pracuje się zwykle na 220-240 V i 50/60 Hz, ale to nadal nie jest zwykłe „podanie prądu na rurę”. Elektronika wytwarza warunki zapłonu i dopiero potem stabilizuje pracę świetlówki. Z tego powodu nadruk na obudowie statecznika jest ważniejszy niż internetowe skróty i schematy z podobnych modeli.
Jeżeli w oprawie nie ma starterów, a osprzęt jest lekki i kompaktowy, najpewniej masz właśnie taki układ. Wtedy najgorszym pomysłem jest improwizacja na podstawie kolorów przewodów. W oświetleniu po remoncie kolory bardzo często przestają cokolwiek znaczyć.
Jak działa starszy układ z dławikiem i starterami
Stare oprawy fluorescencyjne bywają bardziej toporne, ale nadal spotyka się je bardzo często. Tu układ jest prostszy w budowie, ale mniej odporny na zużycie: dławik ogranicza prąd, a starter pomaga w chwili zapłonu. W praktyce oznacza to więcej elementów, które mogą się starzeć, rozregulowywać albo po prostu hałasować.
W oprawie 2x18 W w takim wariancie każda świetlówka pracuje w swoim torze zapłonowym albo w układzie rozpisanym dokładnie przez producenta osprzętu. Nie zakładam z góry, że wystarczy przepiąć jeden kabel i wszystko zacznie działać. Właśnie tutaj najwięcej szkód robi „logiczne zgadywanie”.
- Faza trafia na wejście układu ograniczającego prąd, czyli dławik.
- Starter chwilowo zamyka obwód i podgrzewa elektrody świetlówki.
- Po zapłonie starter przestaje pracować, a dławik stabilizuje prąd pracy.
- W układzie podwójnym druga lampa działa w swoim, analogicznym torze zgodnym z dokumentacją oprawy.
Jeśli stara oprawa miga, często winny jest starter, ale nie zawsze. Zużyta świetlówka, przypalona oprawka albo luźny styk potrafią dać identyczny efekt. Ja zwykle zaczynam od zamiany lamp miejscami, bo to najszybszy test diagnostyczny, który od razu mówi, czy problem „idzie” za rurą, czy zostaje w oprawie.
Montaż krok po kroku bez zgadywania
Przy takiej pracy najważniejsza jest kolejność. Nie zaczynam od podłączania przewodów, tylko od upewnienia się, że wiem, z jakim osprzętem mam do czynienia i że zasilanie jest odłączone. To drobiazg, ale właśnie on odróżnia bezpieczny montaż od naprawy wykonywanej na pamięć.
- Wyłącz zabezpieczenie obwodu i sprawdź brak napięcia miernikiem lub próbnikiem o odpowiednich parametrach.
- Otwórz oprawę i zrób zdjęcie obecnych połączeń, zanim cokolwiek rozłączysz.
- Odczytaj symbol statecznika albo dławika i sprawdź, czy układ jest elektroniczny, czy klasyczny.
- Przewód ochronny PE podłącz do metalowej części obudowy oprawy.
- Fazę i neutralny podłącz do wejścia osprzętu zgodnie z oznaczeniami producenta.
- Wyjścia lampowe połącz dokładnie tak, jak pokazuje schemat dla konkretnego modelu.
- Jeśli układ wymaga starterów, włóż modele dobrane do mocy świetlówki 18 W.
- Sprawdź, czy przewody siedzą pewnie w zaciskach i czy żaden nie ociera o ostre krawędzie blachy.
- Zrób krótki test, obserwując, czy obie świetlówki zapalają się równo i bez nadmiernego brzęczenia.
W praktyce zwracam też uwagę na stan oprawek. Jeśli są przypalone, kruche albo mają ślady łuku elektrycznego, nie ma sensu liczyć, że nowa świetlówka rozwiąże problem. Taki element potrafi psuć nawet poprawnie podłączony układ.
Najczęstsze błędy i co oznaczają
Przy oprawach fluorescencyjnych objawy awarii są dość czytelne, ale tylko wtedy, gdy patrzy się na nie po kolei. Miganie nie zawsze oznacza to samo, a jedna niedziałająca lampa nie musi wcale oznaczać uszkodzonego statecznika. Dlatego wolę diagnozować układ od najprostszych przyczyn do najdroższych.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Miga i nie łapie zapłonu | Zużyta świetlówka, niepasujący starter, luźny styk | Rurę, starter i oprawki |
| Zapala tylko jedna lampa | Uszkodzona druga świetlówka, źle wpięte wyjście, nadpalona oprawka | Zamianę świetlówek miejscami i stan połączeń |
| Słychać bzyczenie | Stary dławik, luźny montaż, przeciążony osprzęt | Mocowanie dławika i stan osprzętu |
| Wybija zabezpieczenie | Zwarcie, pomylenie L, N i PE, uszkodzony statecznik | Połączenia wejściowe i izolację przewodów |
| Świeci słabiej niż zwykle | Zużyta świetlówka, zabrudzone oprawki, spadek sprawności osprzętu | Rury, styki i wiek statecznika |
Najprostszy test, jaki stosuję, to zamiana świetlówek miejscami. Jeśli problem przechodzi razem z lampą, winna jest sama rura. Jeśli zostaje w tym samym gnieździe, szukam połączenia albo oprawki. To prosty trik, ale w praktyce oszczędza sporo czasu.
Kiedy lepiej naprawić, a kiedy przejść na LED
Nie każdą oprawę fluorescencyjną warto ratować za wszelką cenę. Jeśli sama obudowa jest w dobrym stanie, a problem dotyczy tylko lamp albo starterów, naprawa ma sens. Jeżeli jednak statecznik jest stary, oprawki są przegrzane, a oprawa ma już za sobą kilka awarii, często rozsądniej jest iść w modernizację LED.
| Sytuacja | Co robię | Dlaczego |
|---|---|---|
| Oprawa jest sprawna, a problem dotyczy tylko świetlówek | Wymieniam lampy i sprawdzam startery | To najtańsza i najszybsza naprawa |
| Statecznik jest uszkodzony, ale oprawa jest w dobrym stanie | Wymieniam osprzęt albo robię modernizację | W starych układach awaria statecznika często wraca |
| Oprawa ma wiele lat i wymaga częstych interwencji | Rozważam przejście na LED | Oszczędza to czas i kolejne naprawy |
Tu jest ważny szczegół: nie każdy zamiennik LED pasuje do starego osprzętu. Część rur działa z istniejącym układem, część wymaga obejścia statecznika, a część lepiej montować tylko po pełnym przerobieniu oprawy. LED nie jest zawsze prostą podmianą 1:1, więc przed modernizacją trzeba wiedzieć, co dokładnie siedzi w środku.
Jeśli chcę zachować fluorescencję, robię to wtedy, gdy oprawa naprawdę ma jeszcze sens techniczny. Gdy naprawa zaczyna przypominać składanie układu z losowych części, zwykle lepszy efekt daje jedna porządna modernizacja niż kilka półśrodków.
Co sprawdzam przed pierwszym włączeniem oprawy 2x18 W
Przed zamknięciem obudowy robię krótki, ale konkretny przegląd. To moment, w którym można wyłapać większość problemów bez późniejszego rozkręcania całej oprawy. Właśnie tutaj wychodzą drobne błędy, które potem objawiają się miganiem, brakiem zapłonu albo grzaniem się osprzętu.
- Czy przewód PE jest solidnie przykręcony do metalowej części obudowy.
- Czy przewody zasilające i lampowe nie są przyciśnięte przez pokrywę.
- Czy żadna żyła nie wystaje z zacisku i nie dotyka sąsiedniego połączenia.
- Czy statecznik ma oznaczenie zgodne z układem 2x18 W.
- Czy startery, jeśli występują, mają właściwy typ i są dobrze osadzone.
- Czy oprawki nie są nadpalone i trzymają świetlówki pewnie.
- Czy po uruchomieniu obie lampy startują równo, bez dłuższego migotania i bez nienaturalnego brzęczenia.
Dobrze złożona oprawa 2x18 W nie powinna wymagać żadnych sztuczek. Jeśli schemat zgadza się z osprzętem, przewód ochronny jest na miejscu, a świetlówki i startery są dobrane do mocy, instalacja startuje równo i działa przewidywalnie. Jeśli tego nie ma, problem zwykle siedzi w osprzęcie, a nie w samej lampie.
