W obwodach elektrycznych największy bałagan zwykle robi nie sam prąd, tylko miejsce, w którym się rozdziela. To właśnie 1 prawo Kirchhoffa porządkuje ten moment i pozwala szybko sprawdzić, czy węzeł został policzony poprawnie. W tym tekście pokazuję, jak je rozumieć, zapisać, policzyć na prostym przykładzie i gdzie najczęściej popełnia się błąd.
Najważniejsze zasady, które trzeba znać, zanim policzysz węzeł
- Prawo mówi, że suma prądów wpływających do węzła jest równa sumie prądów wypływających.
- Jego sens wynika z zasady zachowania ładunku: ładunek nie znika i nie gromadzi się w idealnym węźle.
- Najwygodniej liczyć je na podstawie jednej, konsekwentnej konwencji znaków.
- Jeśli wynik wyjdzie ujemny, zwykle oznacza to, że przyjęty kierunek prądu był odwrotny.
- To prawo najlepiej działa razem z prawem Ohma i drugim prawem Kirchhoffa.

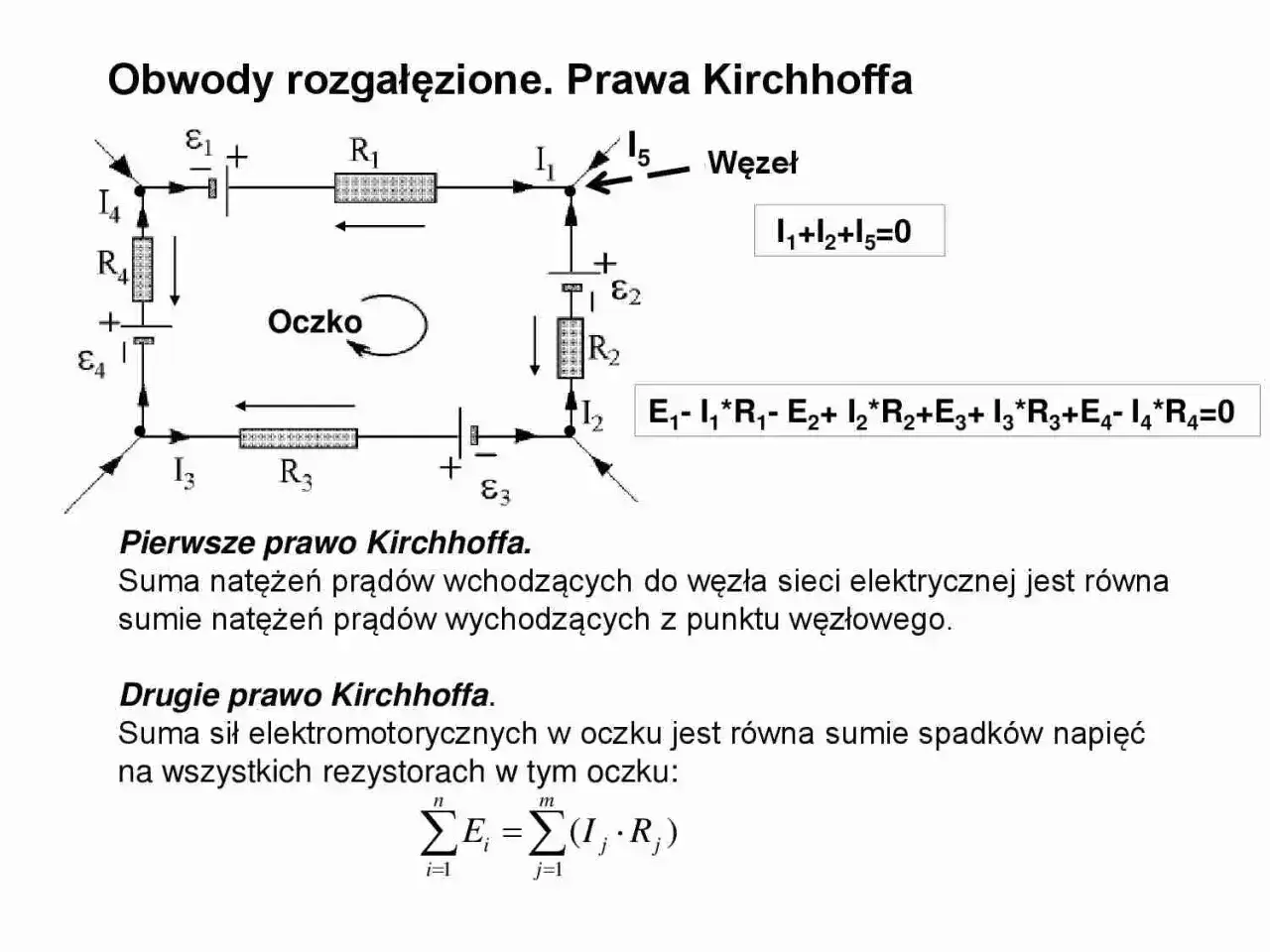

Na czym polega pierwsze prawo Kirchhoffa
Pierwsze prawo Kirchhoffa mówi, że w węźle obwodu elektrycznego suma prądów wpływających musi być równa sumie prądów wypływających. Innymi słowy: ładunek nie „gubi się” w rozgałęzieniu, tylko przechodzi dalej albo rozdziela się na kilka gałęzi.
Ja lubię myśleć o tym tak: węzeł nie jest miejscem, w którym prąd się zużywa, tylko punktem podziału ruchu. Jeśli do środka wpływa łącznie 5 A, to dokładnie 5 A musi z niego wypłynąć, choć może to być kilka mniejszych strumieni prądu. Ten prosty obraz dobrze tłumaczy, dlaczego prawo działa zarówno w szkolnych zadaniach, jak i w realnych układach elektronicznych.
W praktyce chodzi więc nie o sam wzór, ale o konsekwencję zasady zachowania ładunku. I właśnie dlatego to prawo jest jednym z pierwszych narzędzi, po które sięga się przy analizie obwodów rozgałęzionych. Żeby dobrze z niego korzystać, trzeba jeszcze umieć zapisać je bez mieszania znaków.
Jak zapisać wzór i nie pomylić znaków
ΣI wpływających = ΣI wypływających to najprostszy zapis. Równie często spotkasz wersję algebraiczną: ΣI = 0, jeśli wszystkie prądy zapiszesz z odpowiednimi znakami. Obie formy znaczą to samo, ale druga bywa wygodniejsza w większych zadaniach.
| Zapis | Co oznacza | Kiedy go używam |
|---|---|---|
| ΣI wpływających = ΣI wypływających | Suma prądów wchodzących do węzła równa się sumie wychodzących | Gdy chcę szybko sprawdzić bilans w jednym punkcie |
| ΣI = 0 | Algebraiczna suma wszystkich prądów w węźle daje zero | Gdy zapisuję równanie z plusami i minusami |
: jedna konwencja na cały rachunek. Jeśli prądy wpływające oznaczasz jako dodatnie, a wypływające jako ujemne, trzymaj się tego do końca. Jeśli zrobisz odwrotnie, też możesz dojść do poprawnego wyniku, ale tylko wtedy, gdy nie zmienisz zasad w połowie obliczeń.
W praktyce widzę tu najwięcej potknięć, bo początkujący skupiają się na samym wyniku, a nie na logice znaków. Tymczasem poprawny zapis jest ważniejszy niż szybka odpowiedź, zwłaszcza gdy obwód ma kilka gałęzi. Kolejny krok to policzenie konkretnego węzła na liczbach.
Prosty przykład obliczenia na jednym węźle
Załóżmy, że do węzła wpływają dwa prądy: 2,4 A i 0,8 A. Z węzła wypływa jeden znany prąd 1,5 A oraz jeden nieznany, który oznaczę jako Ix. Zapis jest wtedy bardzo prosty:
2,4 A + 0,8 A = 1,5 A + Ix
Po zebraniu liczb dostajemy:
Ix = 1,7 A
To jest dobry przykład, bo pokazuje sam mechanizm, a nie tylko końcowy wzór. W takich zadaniach nie chodzi o zgadywanie, tylko o uczciwe zbilansowanie prądów w węźle. Jeśli zamiast 1,7 A wyszedłby wynik ujemny, nie znaczy to, że obliczenia są zepsute. To sygnał, że przyjąłeś odwrotny kierunek dla prądu Ix.
Ten sam schemat działa przy bardziej złożonych obwodach. Gdy prąd rozdziela się na trzy gałęzie, po prostu zapisuję trzy składniki po jednej albo po drugiej stronie równania. Liczby się zmieniają, ale zasada zostaje identyczna. Żeby jednak nie pomylić się przy większym schemacie, warto od razu odróżnić to prawo od drugiego prawa Kirchhoffa.

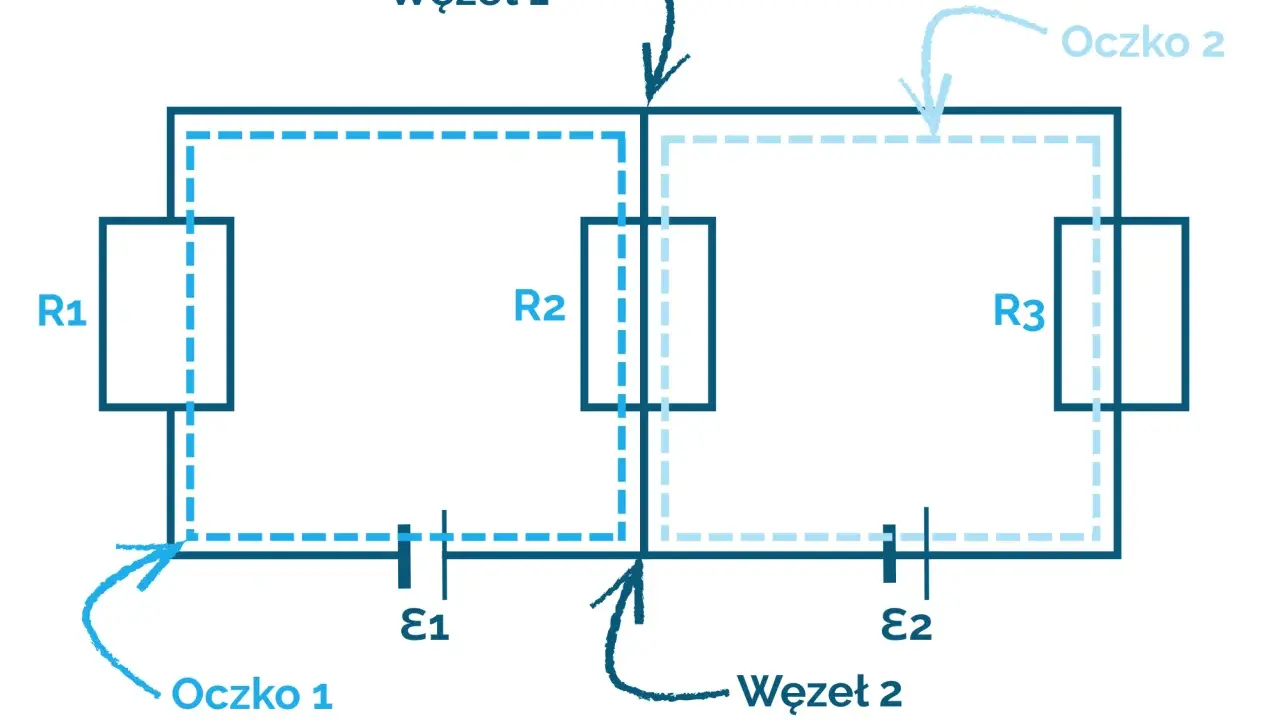

Jak odróżnić je od drugiego prawa Kirchhoffa
Te dwa prawa są często mylone, bo dotyczą tego samego obszaru, ale odpowiadają na inne pytania. Pierwsze pilnuje bilansu prądów w węźle, a drugie opisuje bilans napięć w zamkniętym oczku. Ja zapamiętuję to bardzo praktycznie: jedno dotyczy rozgałęzienia, drugie obiegu po pętli.
| Prawo | Dotyczy | Najkrócej | Typowy błąd |
|---|---|---|---|
| Pierwsze prawo Kirchhoffa | Węzła | Prądy wpływające = prądy wypływające | Mylenie z napięciami |
| Drugie prawo Kirchhoffa | Oczka | Suma napięć w pętli = 0 | Liczenie prądów zamiast spadków napięcia |
To rozróżnienie ma znaczenie praktyczne, bo przy analizie obwodu zwykle używa się obu reguł razem. Najpierw zapisuję równanie dla węzła, a potem domykam układ drugim równaniem z oczka. Bez tej pary łatwo dojść do sytuacji, w której wynik jest niepełny albo nieweryfikowalny.
Jeśli chcesz rozwiązywać zadania pewniej, warto przejść od razu do prostego schematu działania. Dzięki temu prawo nie zostaje teorią, tylko narzędziem.
Jak stosować to prawo krok po kroku
- Znajdź węzeł, czyli miejsce, w którym prądy się rozdzielają lub łączą.
- Oznacz wszystkie gałęzie i przyjmij kierunek każdego prądu, nawet jeśli nie jesteś go jeszcze pewien.
- Zapisz równanie bilansu prądów dla tego węzła.
- Jeśli w zadaniu występują rezystory, użyj prawa Ohma, aby powiązać prąd z napięciem i oporem.
- Rozwiąż układ równań i sprawdź, czy suma wpływów zgadza się z sumą wypływów.
Ta metoda jest zwykle szybsza niż chaotyczne liczenie „na oko”. Gdy mam kilka gałęzi, najpierw rysuję sobie strzałki i dopiero potem liczę. Dzięki temu nie mieszam znaków, a przy większym obwodzie oszczędzam sobie drugiego podejścia do zadania.
W praktyce domowej i elektronicznej ten sam schemat działa przy układach LED, małych układach bateryjnych, sterownikach i prostych instalacjach smart home. Jeśli wiesz, ile prądu trafia do punktu wspólnego i jak rozdziela się dalej, łatwiej ocenisz, czy dany element nie jest przeciążony. I właśnie tu pierwsze prawo Kirchhoffa przestaje być szkolnym wzorem, a staje się narzędziem diagnostycznym.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
- Mylenie węzła z oczkiem. Węzeł dotyczy połączenia gałęzi, a oczko pętli.
- Zmienianie konwencji znaków w trakcie obliczeń.
- Pomijanie jednej gałęzi, bo prąd wydaje się „mały”.
- Uznanie ujemnego wyniku za błąd zamiast za informację o przeciwnym kierunku.
- Próba użycia samego prawa Kirchhoffa tam, gdzie układ opisują też zjawiska pojemnościowe, indukcyjne lub bardzo szybkie zmiany sygnału.
To ostatnie zastrzeżenie jest ważne: w prostym modelu obwodu skupionego prawo działa znakomicie, ale przy bardziej złożonych układach trzeba pamiętać o granicach modelu. Nie chodzi o to, że prawo przestaje obowiązywać, tylko o to, że sam zapis węzłowy może już nie wystarczyć do pełnego opisu układu.
Jeśli mam wskazać jeden nawyk, który oszczędza najwięcej czasu, to jest nim cierpliwe sprawdzanie kierunku prądów przed zapisaniem równania. To banalne, ale właśnie na tym najczęściej wykładają się uczniowie.
Gdzie to prawo naprawdę przydaje się w domowych i elektronicznych układach
W instalacjach domowych, oświetleniu LED, zasilaniu czujników i układach bateryjnych prąd rzadko płynie jedną prostą ścieżką. Częściej rozdziela się na kilka gałęzi, a wtedy bilans w węźle staje się podstawową kontrolą poprawności.
- Pasek LED z kilkoma odgałęzieniami pozwala sprawdzić, czy każda sekcja dostaje właściwy prąd.
- Układ smart home zasilany z jednego zasilacza wymaga kontroli sumy poborów wszystkich modułów.
- Pakiet akumulatorów albo ładowarka do elektronarzędzia pokazują, jak prąd dzieli się między gałęzie ładowania i obciążenia.
- Prosty rozdział zasilania w urządzeniu przenośnym pomaga wyłapać, która gałąź pobiera najwięcej.
W takich sytuacjach pierwsze prawo Kirchhoffa nie jest teorią z tablicy, tylko szybkim testem zdrowego rozsądku. Jeśli bilans się nie zgadza, warto wrócić do schematu, zanim zacznie się szukać awarii w samym sprzęcie.
Takie podejście szczególnie cenię w układach niskonapięciowych, bo tam błąd w rozdziale prądu potrafi dać mało efektowną, ale kosztowną usterkę. Lepiej wykryć ją na papierze niż po niedoładowanym akumulatorze albo przegrzanej gałęzi zasilania.
Trzy rzeczy, które sprawdzam przed oddaniem wyniku
- Czy każdy prąd został uwzględniony tylko raz.
- Czy kierunki strzałek są spójne od początku do końca.
- Czy wynik ma sens fizyczny, czyli czy suma wpływów i wypływów naprawdę się zgadza.
Jeśli te trzy punkty się zgadzają, zwykle masz już poprawny zapis, nawet jeśli obwód wygląda na pierwszy rzut oka skomplikowanie. W praktyce właśnie to odróżnia mechaniczne liczenie od rozumienia obwodu: nie chodzi o zapamiętanie hasła, tylko o świadome pilnowanie bilansu w węźle.
