Dobrze odczytane oznaczenia wyłączników nadprądowych pozwalają od razu sprawdzić, czy aparat pasuje do obwodu, jaki ma prąd znamionowy, jak reaguje na rozruch urządzeń i czy wytrzyma spodziewane zwarcie. W praktyce to właśnie te symbole decydują, czy instalacja działa spokojnie, czy zaczyna wybijać bez wyraźnego powodu.
Rozkładam tu najważniejsze opisy na obudowie: od B, C i D, przez kA, aż po Ue, Ui i liczbę biegunów. Dorzucam też kilka praktycznych pułapek, które najczęściej powodują błędny dobór albo niepotrzebną wymianę sprawnego aparatu.
Najważniejsze informacje w skrócie
- Litera B, C lub D mówi, przy jakim prądzie wyłącznik zareaguje natychmiast na zwarcie lub duży impuls rozruchowy.
- Cyfra obok litery, na przykład 16A, to prąd znamionowy In, czyli stałe obciążenie, do którego aparat jest dobrany.
- Wartości w kA opisują zdolność wyłączania zwarć, a nie normalny prąd pracy obwodu.
- Ue, Ui i Uimp odnoszą się odpowiednio do napięcia pracy, izolacji i odporności na przepięcia.
- Liczba biegunów 1P, 1P+N, 2P, 3P albo 4P mówi, ile torów rozłącza dany aparat.
- Sam nadruk nie wystarcza do doboru - liczy się też charakter obciążenia, temperatura i spodziewany prąd zwarciowy.

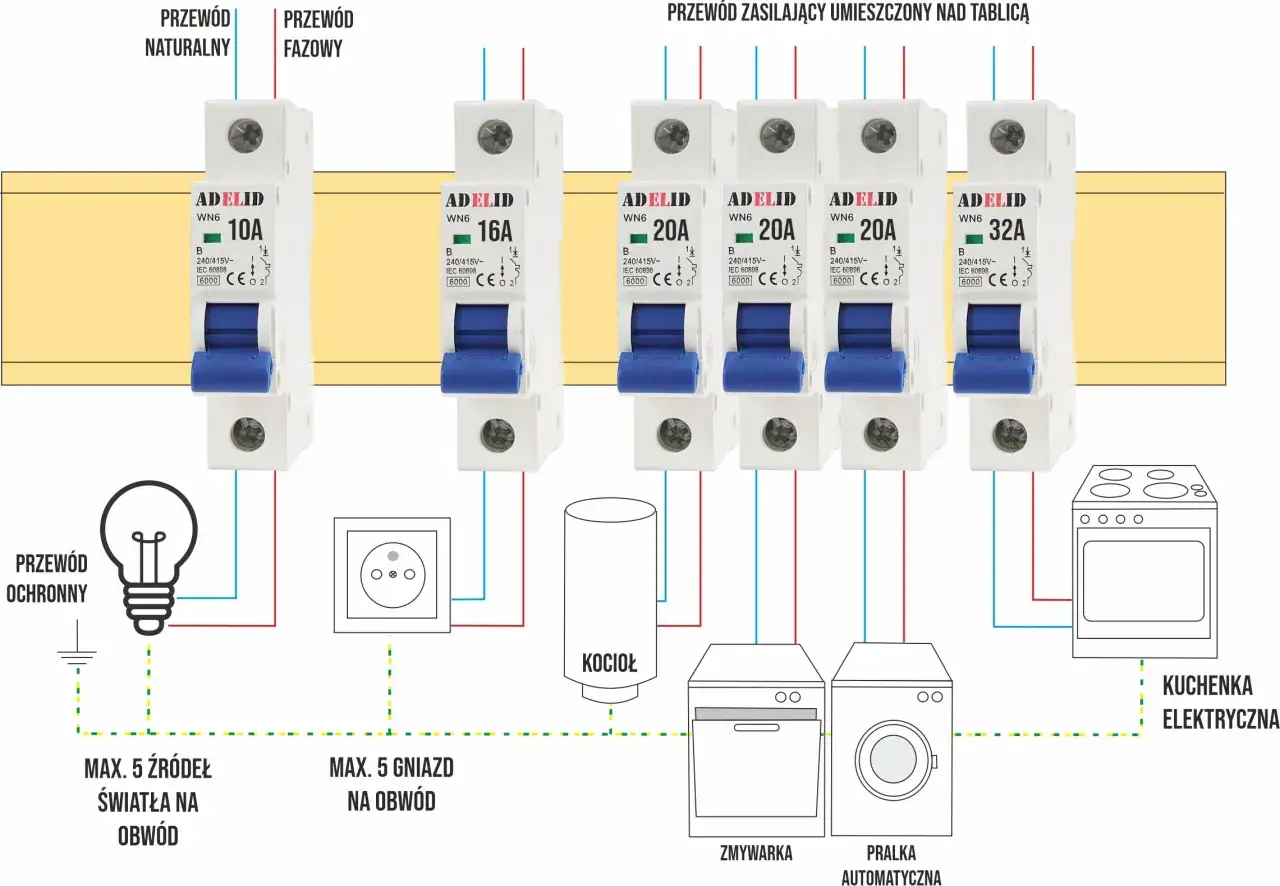

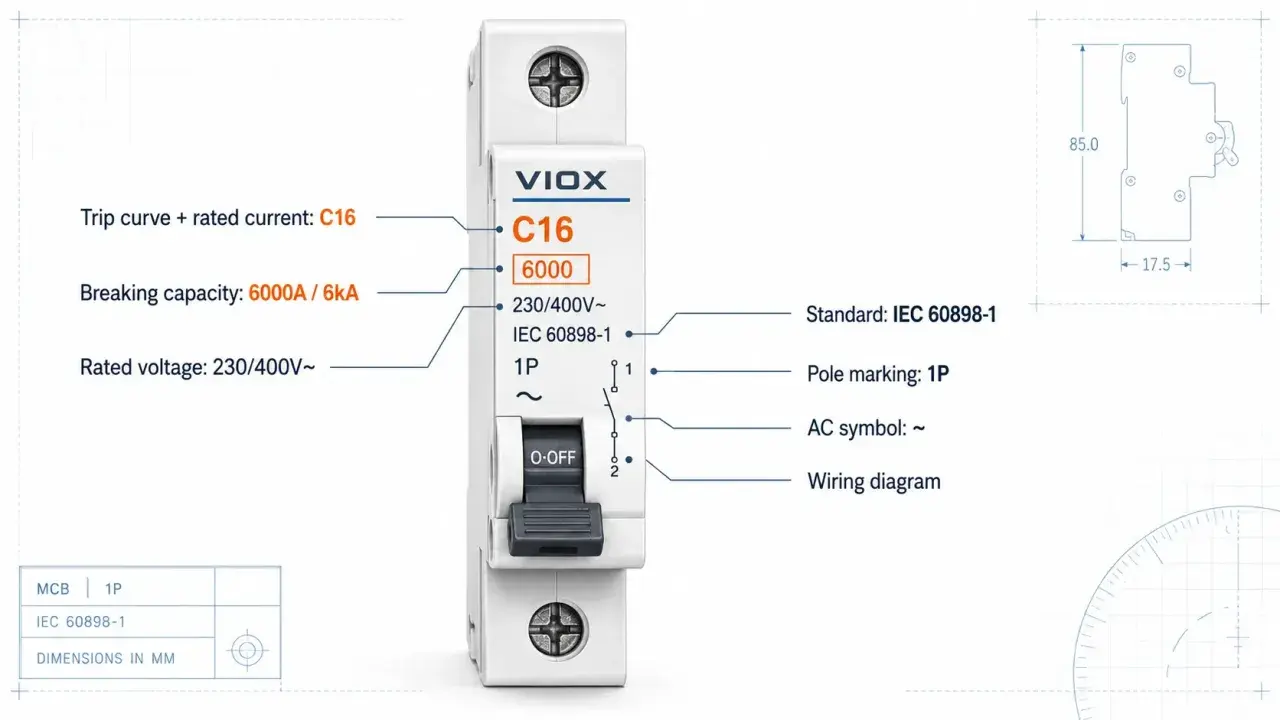

Co mówi nadruk na obudowie i dlaczego nie wolno czytać go wybiórczo
Ja zawsze zaczynam od trzech rzeczy: prądu znamionowego, charakterystyki zadziałania i zdolności zwarciowej. Dopiero potem patrzę na napięcie, liczbę biegunów i normę, bo to one pokazują pełny obraz, a nie tylko fragment informacji. W praktyce jeden wyłącznik może mieć kilka oznaczeń, które razem opisują zupełnie różne parametry pracy.
| Oznaczenie | Co oznacza | Jak to czytam w praktyce |
|---|---|---|
| In, np. 16A | Prąd znamionowy wyłącznika | To wartość, do której aparat jest dobrany jako zabezpieczenie obwodu, ale nie oznacza, że wolno traktować go jak uniwersalny „włącznik 16A” dla wszystkiego. |
| B / C / D | Charakterystyka zadziałania przy zwarciu | Pokazuje, jak duży krótkotrwały prąd wyłącznik toleruje przed natychmiastowym zadziałaniem. |
| Icn | Znamionowa zdolność zwarciowa | Mówi, jak duży prąd zwarciowy aparat może bezpiecznie wyłączyć w warunkach normowych. |
| Icu | Ostateczna zdolność wyłączania zwarć | To wyższy pułap testowy spotykany w aparatach według IEC/EN 60947-2; ważny zwłaszcza w bardziej wymagających instalacjach. |
| Ics | Robocza zdolność wyłączania zwarć | Określa, przy jakiej wartości aparat powinien jeszcze zachować zdolność dalszej pracy po wyłączeniu zwarcia. |
| Ue | Napięcie znamionowe pracy | W praktyce wskazuje, do jakiej sieci aparat jest przewidziany, najczęściej 230/400V AC. |
| Ui | Napięcie znamionowe izolacji | Pokazuje poziom izolacji wewnętrznej aparatu, a nie napięcie normalnej pracy obwodu. |
| Uimp | Napięcie udarowe wytrzymywane | Informuje, jak aparat znosi krótkie przepięcia łączeniowe i udarowe. |
| 1P, 1P+N, 2P, 3P, 4P | Liczba biegunów | Odpowiada za to, ile torów rozłącza aparat i do jakiego typu obwodu pasuje. |
| IEC/EN 60898-1 lub IEC/EN 60947-2 | Norma wykonania | Pomaga ocenić, czy mówimy o aparacie typowo instalacyjnym, czy o rozwiązaniu bliższym zastosowaniom przemysłowym. |
Właśnie dlatego nie warto kupować wyłącznika „po samym 16A”. Dwie sztuki z tym samym prądem znamionowym mogą zachowywać się zupełnie inaczej przy rozruchu silnika, LED-ów albo zasilacza impulsowego. Kiedy już wiadomo, co oznacza nadruk, naturalnie pojawia się następne pytanie: która charakterystyka będzie właściwa dla konkretnego obwodu.
Jak rozumieć charakterystyki B, C i D
To najważniejsza część dla większości użytkowników. Litera nie mówi o „lepszym” albo „gorszym” wyłączniku, tylko o tym, jak urządzenie reaguje na chwilowy prąd rozruchowy i zwarcie. W praktyce najczęściej spotkasz trzy grupy: B, C i D. W niektórych seriach pojawiają się też K, Z albo S, ale w instalacjach domowych i lekkich komercyjnych zdecydowanie dominują B, C i D.
| Charakterystyka | Typowy zakres natychmiastowego zadziałania | Do czego pasuje | Na co uważać |
|---|---|---|---|
| B | około 3-5 x In | Obwody oświetlenia, proste obwody gniazd, dłuższe trasy kablowe, łagodne obciążenia | Może zadziałać zbyt wcześnie tam, gdzie są wyraźne impulsy rozruchowe. |
| C | około 5-10 x In | Najbardziej uniwersalny wybór: typowe obwody domowe, urządzenia z umiarkowanym rozruchem, LED-y, małe silniki, zasilacze | Jeśli obciążenie ma bardzo duży rozruch, C nadal może być zbyt czułe. |
| D | około 10-20 x In | Silniki, transformatory, spawarki, pompy, klimatyzacja, duże prądy udarowe | Nie jest dobrym wyborem do zwykłych obwodów, jeśli nie ma rzeczywistej potrzeby tolerowania dużego rozruchu. |
Praktyczny skrót myślowy jest prosty: B wybieram tam, gdzie obciążenie startuje miękko, C tam, gdzie rozruch jest umiarkowany, a D wtedy, gdy urządzenie naprawdę potrzebuje większego marginesu przy starcie. Gdy ktoś zamienia B16 na C16 albo C16 na D16 bez analizy obciążenia, zwykle nie rozwiązuje problemu, tylko go przykrywa. Sama litera to jednak nie wszystko, bo równie ważna bywa zdolność wyłączania zwarć, którą opisują wartości kA.
Dlaczego wartości kA są równie ważne jak ampery
Jeżeli miałbym wskazać jedno oznaczenie, które bywa lekceważone najbardziej, wybrałbym właśnie kA. To nie jest prąd normalnej pracy, tylko informacja o tym, jaki prąd zwarciowy wyłącznik potrafi przerwać bezpiecznie w warunkach testowych. Innymi słowy: ampery mówią, jak obwód pracuje na co dzień, a kA mówią, co się stanie w momencie awarii.
| Oznaczenie | Co oznacza | Praktyczny sens |
|---|---|---|
| Icn | Znamionowa zdolność zwarciowa wg IEC/EN 60898-1 | Najczęściej spotykana na wyłącznikach modułowych do instalacji mieszkaniowych i podobnych. |
| Icu | Ostateczna zdolność wyłączania zwarć wg IEC/EN 60947-2 | Pokazuje wyższy poziom odporności aparatu, częsty w urządzeniach bardziej przemysłowych. |
| Ics | Robocza zdolność wyłączania zwarć | Mówi, czy aparat po wyłączeniu zwarcia powinien nadal nadawać się do dalszej pracy. |
W domowych i małych rozdzielnicach często spotyka się aparaty 6 kA albo 10 kA, ale nie traktuję tych liczb jako „standardu dla wszystkiego”. W pobliżu stacji transformatorowej, w dużym budynku albo w instalacji z wyższym prądem zwarciowym te same wartości mogą być za niskie. Jeśli dostępny prąd zwarciowy w punkcie instalacji przekracza możliwości aparatu, trzeba dobrać inny wyłącznik albo przemyśleć cały układ zabezpieczeń.
To też dobry moment, żeby przypomnieć jedną rzecz: większa wartość kA nie zastępuje właściwego doboru charakterystyki i nie pozwala „naprawić” złego amperażu. Wszystkie te parametry muszą się zgadzać jednocześnie. Dopiero połączenie tych danych z napięciem i liczbą biegunów pokazuje, czy aparat naprawdę pasuje do konkretnego obwodu.
Napięcie, bieguny i standardy, które zmieniają dobór
Drugi zestaw oznaczeń, który warto czytać bez pośpiechu, to napięcie i liczba biegunów. W Polsce najczęściej pracujemy na 230/400V AC i 50 Hz, więc właśnie takie wartości widzę na większości wyłączników modułowych. Jednak sam zapis Ue, Ui i Uimp mówi dużo więcej niż tylko to, że aparat „pasuje do sieci”.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Ue | Napięcie robocze | Pokazuje, w jakiej sieci wyłącznik ma pracować normalnie, np. 230V albo 400V AC. |
| Ui | Napięcie izolacji | Informuje o poziomie bezpieczeństwa izolacji wewnętrznej, a nie o napięciu zasilania obwodu. |
| Uimp | Napięcie udarowe wytrzymywane | Jest ważne przy przepięciach łączeniowych i udarowych, zwłaszcza w instalacjach z dłuższymi przewodami. |
| IEC/EN 60898-1 | Norma dla wyłączników instalacyjnych | Dotyczy aparatury spotykanej najczęściej w rozdzielnicach domowych i podobnych. |
| IEC/EN 60947-2 | Norma dla aparatury bardziej uniwersalnej i przemysłowej | Wskazuje na szersze zastosowanie i często wyższe parametry zwarciowe. |
| Oznaczenie biegunów | Znaczenie | Typowe zastosowanie |
|---|---|---|
| 1P | Jeden tor zabezpieczony | Prosty obwód jednofazowy. |
| 1P+N | Faza zabezpieczona, neutralny rozłączany razem z nią | Jednofazowe obwody, gdzie ważne jest odłączenie także przewodu neutralnego. |
| 2P | Dwa tory rozłączane | Jednofazowe obwody wymagające pełniejszego odcięcia. |
| 3P | Trzy tory | Obwody trójfazowe bez neutralnego. |
| 4P | Cztery tory | Obwody trójfazowe z przewodem neutralnym. |
Tu jest ważny niuans: 1P+N nie jest tym samym co 2P, choć na pierwszy rzut oka oba rozwiązania dotyczą obwodu jednofazowego. W praktyce pierwszy wariant zwykle łączy ochronę jednego toru z rozłączeniem neutralnego, a drugi daje pełniejsze odcięcie dwóch torów roboczych. Jeśli ktoś dobiera aparat do rozdzielnicy „na oko”, właśnie tutaj najczęściej pojawia się niedopasowanie. Kiedy to wszystko zbierzesz razem, łatwiej uniknąć pomyłek, które w praktyce kosztują najwięcej czasu.
Najczęstsze błędy przy odczycie oznaczeń
Widziałem te pomyłki wystarczająco często, żeby nazwać je po imieniu. Nie są spektakularne, ale potrafią skutecznie zepsuć działanie obwodu albo wymusić niepotrzebną wymianę całej gałęzi instalacji.
- Mylenie 16A z 10 kA - 16A mówi o prądzie znamionowym, a 10 kA o zdolności wyłączania zwarć. To dwa zupełnie różne parametry.
- Wybór B, C lub D bez analizy obciążenia - zbyt „czuły” aparat będzie wybijał przy starcie urządzeń, a zbyt „tępy” nie rozwiąże problemu przyczyny, tylko go ukryje.
- Zamiana wyłącznika na model o większym amperażu - to nie jest uniwersalna poprawka. Najpierw trzeba sprawdzić przewody, obciążenie i przyczynę zadziałania.
- Ignorowanie temperatury i zabudowy w rozdzielnicy - w ciasnej, ciepłej obudowie dopuszczalny prąd pracy może spaść, więc sam nadruk z katalogu nie zawsze oddaje realne warunki.
- Mylenie MCB z RCD lub RCBO - wyłącznik nadprądowy chroni przed przeciążeniem i zwarciem, ale nie zastępuje ochrony różnicowoprądowej.
- Nieprawidłowa liczba biegunów - 1P, 1P+N, 2P, 3P i 4P nie są zamienne, bo opisują inny sposób rozłączania obwodu.
Najbardziej kusi szybka podmiana na „mocniejszy” model, ale to zazwyczaj zły odruch. Jeśli wyłącznik wyzwala, warto najpierw zrozumieć, czy chodzi o rozruch urządzenia, przeciążenie, zwarcie czy po prostu złą charakterystykę. Właśnie dlatego przed zakupem warto przejść przez krótki, uporządkowany checklist, zamiast kierować się tylko tym, co zostało na półce.
Co sprawdzić przed wymianą, żeby nowy aparat pasował od razu
Gdy wymieniam wyłącznik albo pomagam komuś dobrać nowy model, sprawdzam zawsze ten sam zestaw informacji. To oszczędza czas i zmniejsza ryzyko, że nowy aparat będzie dobry tylko „na papierze”.
- Odczytaj dokładny symbol starego wyłącznika, a nie tylko jego amperaż.
- Porównaj prąd znamionowy In, charakterystykę B/C/D, zdolność zwarciową kA i napięcie Ue.
- Sprawdź liczbę biegunów oraz to, czy obwód jest jednofazowy, czy trójfazowy.
- Ustal, czy w obwodzie są urządzenia z dużym rozruchem: silniki, pompy, LED-owe zasilacze, transformatory lub HVAC.
- Jeśli rozdzielnica pracuje w cieple, jest ciasno upakowana albo znajduje się w miejscu o wyższym prądzie zwarciowym, potraktuj to jako realny warunek doboru, a nie detal.
- Jeśli problem dotyczy nie tylko przeciążeń, ale też ochrony przeciwporażeniowej, sprawdź, czy potrzebujesz samego MCB, czy raczej RCBO z członem różnicowym.
Najkrócej mówiąc: nie kupuję wyłącznika po samej liczbie 16A. Najpierw porównuję charakterystykę, kA, napięcie i liczbę biegunów, a dopiero potem patrzę na cenę i dostępność. To właśnie te detale decydują, czy rozdzielnica będzie pracować spokojnie, czy zacznie sprawiać kłopoty.
