Dobrze zaprojektowana ochrona odgromowa na dachu dwuspadowym nie polega na tym, że „kładzie się drut na kalenicy” i zamyka temat. Liczy się układ zwodów, liczba przewodów odprowadzających, odstęp od materiałów palnych oraz to, czy da się wykorzystać metalowe elementy dachu bez wprowadzania nowych ryzyk. W praktyce najwięcej problemów wychodzi nie na samym połaciowym dachu, tylko przy kominach, instalacji fotowoltaicznej, antenach, rynnach i późniejszych przeróbkach.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Na dachu dwuspadowym najczęściej pracuje układ oparty na kalenicy, krawędziach i co najmniej dwóch przewodach odprowadzających.
- Decyzję o zakresie ochrony warto oprzeć na analizie ryzyka, a nie na samym wyglądzie domu.
- Pokrycie metalowe może czasem współpracować z systemem, ale tylko wtedy, gdy spełnia warunki ciągłości i grubości.
- Przy pokryciach palnych zwody prowadzi się ponad powierzchnią dachu, a nie „na styk”.
- Po montażu liczy się protokół pomiarów i późniejszy przegląd, bo odgromówka nie jest instalacją typu „zamontować i zapomnieć”.
Jak działa ochrona odgromowa na dachu dwuspadowym
Zewnętrzna ochrona odgromowa ma jedno zadanie: przejąć wyładowanie w miejscu, które kontrolujemy, i bezpiecznie odprowadzić je do ziemi. W domu z dachem dwuspadowym szczególnie ważne są kalenica, narożniki oraz boczne krawędzie połaci, bo właśnie tam piorun najczęściej „widzi” budynek jako najdogodniejszy cel.
W praktyce system składa się z trzech części: zwodów na dachu, przewodów odprowadzających na elewacji i uziomu w gruncie. Jeśli dach jest wykonany z materiału niepalnego, zwody mogą leżeć bezpośrednio na powierzchni dachu; jeśli pokrycie jest łatwopalne, trzeba je odsunąć od połaci. Dla dachów palnych przyjmuje się odległość 0,10 m, a przy strzechach 0,15 m od powierzchni dachu.
Warto też pamiętać, że sam wygląd pokrycia nie przesądza jeszcze o jego roli w systemie. Metalowa warstwa może czasem pełnić funkcję naturalnej części LPS, ale tylko wtedy, gdy ma trwałą ciągłość połączeń i spełnia wymagania normowe dotyczące grubości. Cienka powłoka lakieru czy warstwa PVC nie robi z dachu izolatora, ale też nie zwalnia z myślenia o całym układzie. Z tego wynika następne pytanie: kiedy taki system jest rzeczywiście potrzebny, a kiedy wystarcza ograniczona ochrona uzupełniona dobrym projektem wewnętrznym?
Kiedy taka instalacja ma sens, a kiedy trzeba ją policzyć od podstaw
Nie traktuję ochrony odgromowej jako automatu dla każdego domu. Najpierw patrzę na ryzyko: wysokość budynku, jego położenie, otoczenie, rodzaj pokrycia, liczbę elementów wystających ponad dach i wyposażenie techniczne na połaci. To właśnie analiza ryzyka według serii PN-EN 62305 decyduje, czy potrzebny jest pełny układ, czy tylko rozwiązanie uproszczone z mocnym naciskiem na połączenia wyrównawcze i ochronę przepięciową.
W praktyce pełny system zaczyna mieć wyraźny sens zwłaszcza wtedy, gdy dom stoi samotnie, na wyniesieniu, w otwartej przestrzeni albo ma sporo techniki na dachu: fotowoltaikę, anteny, klimatyzację, kominki wentylacyjne czy instalacje smart home, których nie chcesz wymieniać po pierwszej większej burzy. W domach z palnym pokryciem, większą powierzchnią dachu lub mocno rozbudowaną instalacją elektryczną decyzja o ochronie odgromowej zapada zwykle dużo szybciej niż w prostym, niskim budynku w zwartej zabudowie.
Ja przy takich obiektach zawsze myślę o odgromówce razem z innymi instalacjami. Jeśli ktoś montuje PV, automatykę bramy, monitoring i rozbudowaną sieć domową, to brak ochrony przepięciowej potrafi być słabszym ogniwem niż sama blacha na dachu. Właśnie dlatego etap projektowy jest ważniejszy niż późniejsze „dopisywanie” elementów do gotowego dachu.
Gdy wiadomo już, że system jest potrzebny, trzeba go po prostu dobrze rozmieścić na konkretnej geometrii połaci. I tu dach dwuspadowy ma jedną przewagę: przy sensownym projekcie da się go zabezpieczyć bardzo czytelnie.

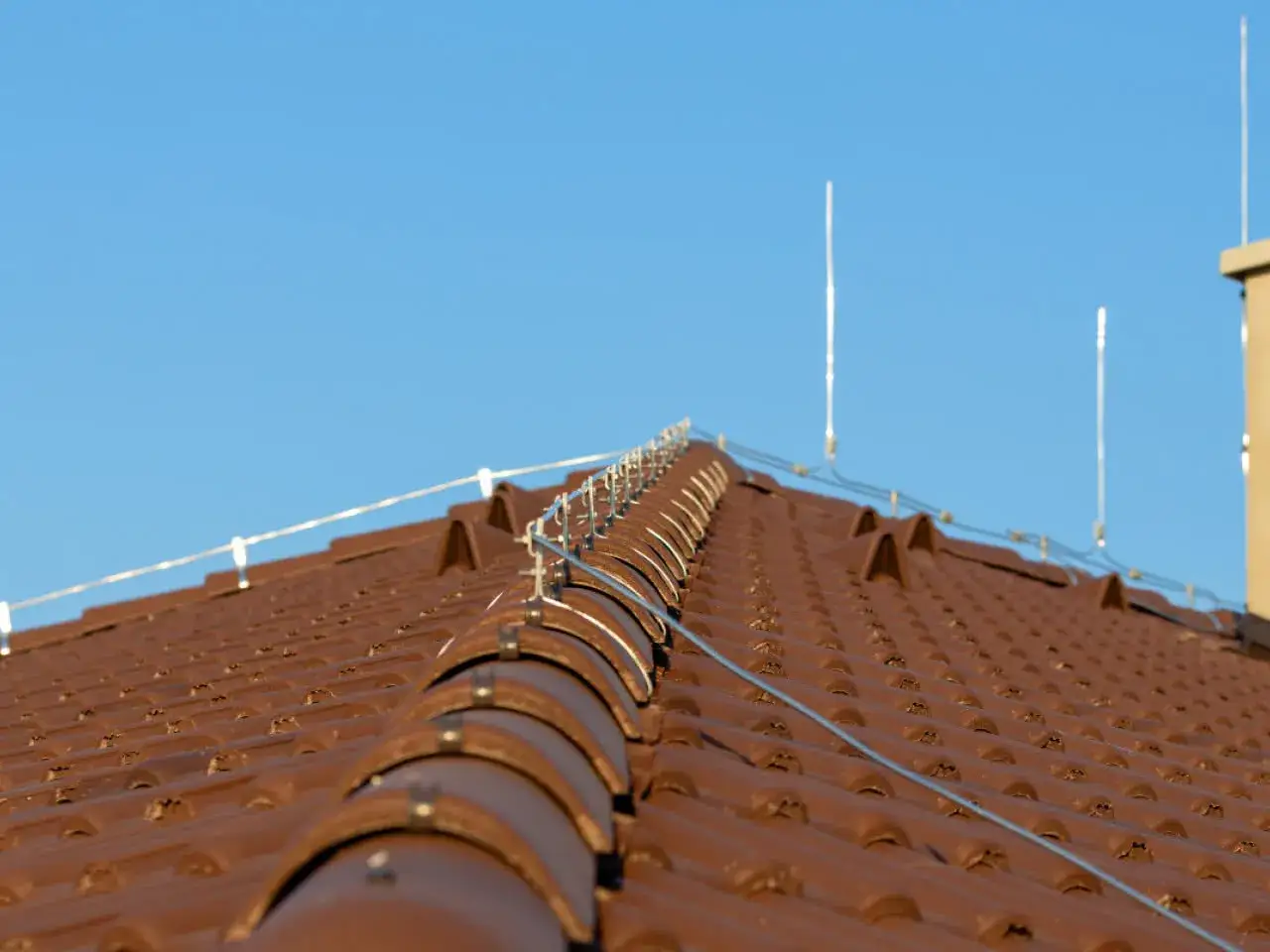

Jak rozplanować zwody na połaciach i kalenicy
W opracowaniach SEP dla dachów spadzistych podkreśla się, że zwody prowadzi się na krawędziach, przy wystających punktach i na kalenicy, jeśli nachylenie dachu jest większe niż 1/10. To praktyczne rozwiązanie, bo na dachu dwuspadowym właśnie kalenica tworzy najbardziej logiczną linię przechwytywania wyładowania, a boczne krawędzie domykają układ ochronny.
| Sytuacja na dachu | Co zwykle robię | Dlaczego to ma znaczenie |
|---|---|---|
| Dach z dachówki, betonu lub innego niepalnego pokrycia | Zwody prowadzę na powierzchni dachu, wzdłuż kalenicy i krawędzi | Układ jest prosty, czytelny i łatwy do sprawdzenia przy odbiorze |
| Dach z pokryciem palnym | Podnoszę zwody ponad powierzchnię połaci | Zmniejszam ryzyko zapłonu i uszkodzenia pokrycia |
| Dach z blachy lub innymi elementami metalowymi | Sprawdzam ciągłość połączeń i możliwość wykorzystania ich jako części naturalnych | Nie dokładam zbędnych elementów, ale tylko wtedy, gdy spełnione są warunki normowe |
| Dach z PV, kominami, anteną lub klimatyzacją | Dokładam ochronę miejscową i pilnuję odstępów izolacyjnych | Chronię zarówno dach, jak i elektronikę oraz przejścia instalacyjne |
Jeśli chodzi o klasyczny układ siatki, to w normach pojawiają się konkretne wartości: dla klasy I oczko 5 x 5 m, dla klasy II 10 x 10 m, dla klasy III 15 x 15 m, a dla klasy IV 20 x 20 m. Promień toczącej się kuli wynosi odpowiednio 20, 30, 45 i 60 m. Dla domu jednorodzinnego nie oznacza to automatycznie, że trzeba myśleć o klasie I czy II, ale pokazuje skalę projektu i to, że nie chodzi o przypadkowo rozrzucone przewody.
W tym samym duchu warto pamiętać o przewodach odprowadzających. W rozwiązaniu nieizolowanym nie powinno ich być mniej niż dwa, a typowe rozstawy wokół obiektu wynoszą 10 m dla klas I i II, 15 m dla klasy III oraz 20 m dla klasy IV. Na narożnikach budynku taki układ działa najlepiej, bo skraca drogę do ziemi i poprawia podział prądu pioruna. Z tego wynika kolejny temat: z czego dokładnie składa się poprawnie zrobiony układ i gdzie można wykorzystać elementy budynku, a gdzie lepiej tego nie robić.
Z czego składa się poprawny układ od dachu do uziomu
Patrzę na instalację odgromową jako na system, a nie zbiór osobnych części. Zwody przechwytują wyładowanie, przewody odprowadzające prowadzą je w dół, a uziom rozprasza energię w gruncie. W środku budynku dochodzą jeszcze połączenia wyrównawcze i ograniczniki przepięć, bo bez nich nawet dobrze wykonany LPS może zostawić szkody po stronie elektroniki.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Zwody | Przechwytują piorun w kontrolowanym miejscu | Położenie na kalenicy, krawędziach i przy elementach wystających |
| Przewody odprowadzające | Prowadzą prąd do uziomu | Minimum dwa, możliwie prosta droga w dół, bez pętli |
| Uziom | Rozprasza energię do gruntu | Jakość połączeń i wynik pomiaru rezystancji |
| Zaciski kontrolne | Umożliwiają pomiary i odbiór | Dostępność po montażu, a nie ukrycie pod elewacją |
| SPD | Ogranicza przepięcia wewnątrz budynku | Szczególnie ważne przy PV, smart home i długich trasach kablowych |
W nieizolowanym układzie warto też myśleć o możliwie równych odstępach między przewodami odprowadzającymi. SEP zwraca uwagę, że dobrze działa rozwiązanie, w którym przewody rozkładają się wokół obiektu możliwie równomiernie, a ich droga do ziemi jest jak najkrótsza. To dlatego nie lubię „kreatywnych” projektów, w których jeden przewód robi pół obwodu domu, a drugi ginie przy rynnie.
W praktyce mogą się przydać także naturalne części obiektu, na przykład metalowe elementy konstrukcyjne albo niektóre pokrycia dachowe, ale tylko wtedy, gdy zachowana jest ciągłość galwaniczna i spełnione są wymagania materiałowe. Nie zakładam tego z góry. Najpierw sprawdzam, czy dany element rzeczywiście może przejąć funkcję przewodu, a dopiero potem włączam go do projektu. I tu właśnie najłatwiej o błędy wykonawcze, które psują cały efekt.
Jakich błędów unikać przy montażu
Najczęstszy błąd to traktowanie odgromówki jak dekoracji dachowej. Instalacja ma działać w chwili uderzenia, więc nie można jej robić „na oko” ani prowadzić tam, gdzie akurat jest najwygodniej ekipie dekarskiej.
- Prowadzenie przewodów odprowadzających w rynnach lub rurach spustowych - to zły pomysł, bo takie trasy nie powinny zastępować prostego zejścia po elewacji.
- Zbyt mała liczba przewodów odprowadzających - jeden przewód to zwykle za mało; w układzie nieizolowanym przyjmuje się co najmniej dwa.
- Brak zachowania odstępu przy elementach palnych - na palnym dachu zwód nie może leżeć bezpośrednio tak jak na dachu niepalnym.
- Zakładanie, że farba lub cienka powłoka „izoluje” dach - cienka warstwa ochronna nie jest tym samym co realna izolacja elektryczna.
- Ignorowanie fotowoltaiki, anten i klimatyzacji - każdy element na dachu zmienia warunki projektu i czasem wymaga dodatkowych zwodów lub zachowania odstępów izolacyjnych.
- Brak pomiaru i protokołu - bez odbioru instalacja jest tylko zestawem zamocowanych elementów, a nie sprawdzonym systemem ochrony.
Jedna rzecz szczególnie często wraca przy modernizacjach: ktoś wymienia pokrycie, dokłada PV albo nowe obróbki blacharskie i zakłada, że stary układ odgromowy dalej będzie „wystarczający”. Nie zawsze będzie. Czasem da się go wykorzystać, ale czasem trzeba poprawić odstęp izolacyjny albo dołożyć połączenia wyrównawcze. Właśnie dlatego błędy montażowe są droższe niż porządny projekt od początku. A skoro o kosztach mowa, warto spojrzeć na nie bez złudzeń.
Ile to kosztuje i co naprawdę podnosi cenę
Obecnie kompletna instalacja odgromowa dla typowego domu jednorodzinnego w Polsce najczęściej mieści się w przedziale 3 000-8 000 zł, ale wszystko zależy od powierzchni domu, kształtu dachu i materiałów. Dla prostszych budynków ceny bywają niższe, a przy większym domu, licznych kominach, fotowoltaice lub trudnym dostępie do dachu potrafią szybko rosnąć.
| Skala domu | Orientacyjny koszt kompletnej instalacji | Co zwykle wpływa na cenę |
|---|---|---|
| 100-120 m² | 3 000-5 000 zł | Prosty dach, niewielka liczba załamań, standardowe materiały |
| 150 m² | 4 000-7 000 zł | Więcej przewodów, więcej pracy na połaciach i elewacji |
| 200 m² | 5 000-8 000 zł | Dłuższe trasy, więcej odprowadzeń, większy uziom lub jego poprawa |
| Pomiary i odbiór | od 250 zł | Protokół, pomiar uziemienia i sprawdzenie ciągłości połączeń |

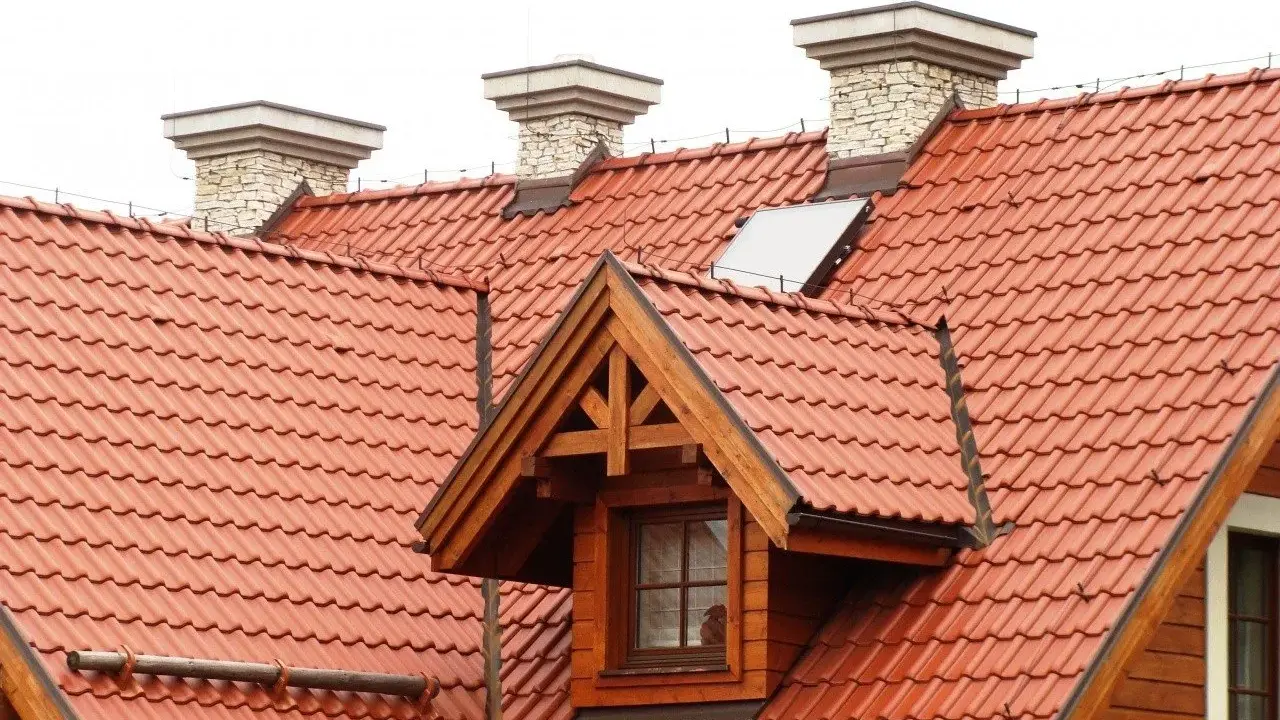

Na cenę najmocniej wpływa nie tylko metraż, ale też geometria dachu. Dach dwuspadowy bywa prostszy od wielospadowego, ale jeśli ma dużo kominów, lukarn, maszt antenowy albo instalację PV, oszczędność znika bardzo szybko. Do kosztu warto doliczyć także elementy ochrony wewnętrznej, bo przy elektronice domowej, routerach, sterownikach i automatyce bramowej samo „zewnętrzne” odgromienie bywa niewystarczające.
Ja przy wycenach patrzę nie na najtańszy możliwy wariant, tylko na to, czy po roku lub dwóch nie trzeba będzie wracać na dach z poprawkami. W odgromówce najdroższe są zwykle nie materiały, ale błędy projektowe i przeróbki po zakończeniu prac dekarskich. Z tego powodu po montażu nie wolno odpuścić odbioru i późniejszych kontroli.
Co sprawdzić przed odbiorem i przy późniejszym przeglądzie
Jak przypomina GUNB, okresowa kontrola co najmniej raz na 5 lat obejmuje także instalację piorunochronną. To ważne, bo po kilku sezonach potrafią się poluzować uchwyty, skorodować złącza albo zmienić się warunki na dachu po wymianie pokrycia, kominów czy montażu nowych urządzeń.
- Czy zwody biegną w logicznych miejscach, czyli po kalenicy, krawędziach i przy elementach wystających.
- Czy przewody odprowadzające są prowadzone możliwie prosto, bez niepotrzebnych łuków i pętli.
- Czy na budynku są co najmniej dwa przewody odprowadzające i czy są rozmieszczone sensownie względem narożników.
- Czy zaciski kontrolne są dostępne do pomiaru, a nie schowane pod obróbką lub elewacją.
- Czy uziom ma potwierdzony wynik pomiaru, a połączenia są odporne na korozję.
- Czy odstęp izolacyjny od instalacji elektrycznej, PV i innych metalowych elementów jest rzeczywiście zachowany.
Przy odbiorze lubię też dostać zdjęcia z montażu wykonane przed zakryciem detali. To banalny nawyk, ale bardzo ułatwia późniejszy serwis, gdy trzeba sprawdzić, którędy idzie przewód i gdzie zostały połączenia. Jeżeli planujesz modernizację dachu, wymianę pokrycia albo dołożenie fotowoltaiki, taki komplet dokumentów oszczędza później sporo nerwów.
Co zapamiętać przed zleceniem robót na dachu dwuspadowym
- Najpierw oceń ryzyko i układ budynku, dopiero potem wybierz zakres ochrony.
- Na dachu dwuspadowym kluczowe są kalenica, krawędzie i narożniki, nie przypadkowe punkty montażowe.
- Nie zakładaj, że każdy metalowy element można automatycznie wykorzystać jako część systemu.
- Nie oszczędzaj na liczbie przewodów odprowadzających i jakości połączeń.
- Po montażu zawsze poproś o pomiary i protokół, a przy kolejnych zmianach na dachu wróć do tematu ochrony odgromowej.
Jeśli mam wskazać jedną zasadę, to tę: na dachu dwuspadowym najlepiej działa prosty, czytelny układ z dobrze poprowadzoną kalenicą, sensowną liczbą odprowadzeń i porządnym uziemieniem. Reszta to już detal projektu i jakości wykonania, ale właśnie te detale decydują o tym, czy system zadziała w burzy, czy tylko będzie wyglądał poprawnie na papierze.
