Stabilne zasilanie w domu albo małej firmie przestaje być wygodnym dodatkiem, gdy przerwa w dostawie prądu wyłącza piec CO, router, monitoring albo serwer NAS. W praktyce zasilanie gwarantowane to nie jedno urządzenie, lecz dobrze dobrany układ: UPS, akumulatory, czasem agregat i automatyka przełączania. W tym artykule pokazuję, jak taki system działa, czym różnią się jego warianty i jak dobrać rozwiązanie, które naprawdę ma sens, zamiast kupować sprzęt „na wszelki wypadek”.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem układu podtrzymania energii
- Najpierw określ, co chcesz chronić: pojedyncze urządzenia, wybrany obwód czy cały dom.
- Do routera, komputera, alarmu i wielu instalacji smart home zwykle wystarcza UPS line-interactive z czystym sinusem.
- Do serwerów, pomp i bardziej wrażliwych odbiorników lepszy bywa UPS online double-conversion.
- Dłuższe podtrzymanie wymaga większych akumulatorów albo agregatu, bo mały UPS sam nie rozwiąże problemu długiej awarii.
- Moc licz w watach, a nie tylko w VA, i zostaw 20-30% zapasu.
- Wiele awarii „zasilania awaryjnego” wynika nie ze sprzętu, ale z błędnego doboru albo zużytych baterii.
Czym jest układ podtrzymania energii i co w nim naprawdę pracuje
Najprościej mówiąc, to zestaw elementów, który ma utrzymać działanie odbiorników wtedy, gdy sieć zanika, napięcie siada albo pojawiają się zakłócenia. W typowym układzie są trzy warstwy ochrony: UPS, akumulatory i - jeśli potrzebujesz dłuższego czasu pracy - agregat prądotwórczy z automatyką przełączania.
Skala takich rozwiązań jest bardzo szeroka: od małych jednostek do pojedynczego biurka po systemy dla rozbudowanych instalacji o mocy liczonych w setkach kVA. Ja zawsze zaczynam od pytania nie „co kupić?”, tylko „jakie urządzenie ma przetrwać awarię i przez jak długi czas”. Dopiero wtedy dobór przestaje być przypadkowy.
| Element | Rola | Na co uważać |
|---|---|---|
| UPS | Przejmuje obciążenie bez przerwy albo po bardzo krótkim czasie i stabilizuje napięcie | Moc w W, typ przebiegu, czas przełączenia, sprawność |
| Akumulatory | Dają energię na kilka minut, a w większych systemach także na godziny | Pojemność, temperatura pracy, wiek i liczba cykli |
| Agregat | Utrzymuje zasilanie przy dłuższej awarii | Rozruch, paliwo, hałas, automatyka ATS |
| Bypass | Umożliwia obejście UPS-a przy serwisie albo awarii jednostki | Zgodność z instalacją i poprawny dobór do mocy |
| ATS | Automatycznie przełącza źródło zasilania | Czas przełączenia i współpraca z generatorem |
To ważne rozróżnienie: mały UPS do biurka nie jest tym samym co układ dla całego domu. Pierwszy ma dać kilka minut na spokojne wyłączenie sprzętu, drugi ma utrzymać zasilanie przez dłuższy czas bez ręcznej interwencji. Kiedy to uporządkujesz, łatwiej zrozumieć, jak taki system działa w praktyce.
Jak działa układ bezprzerwowy krok po kroku
W normalnym trybie odbiorniki są zasilane z sieci, a UPS jednocześnie kontroluje napięcie i ładuje akumulatory. Gdy prąd zanika albo spada poniżej bezpiecznego poziomu, elektronika przejmuje obciążenie z baterii, a użytkownik najczęściej widzi tylko sygnał dźwiękowy lub komunikat na panelu.
W zależności od topologii przełączenie odbywa się inaczej. W prostszych konstrukcjach jest krótkie opóźnienie, które dla części sprzętu nie ma znaczenia, ale dla bardziej wrażliwej elektroniki już tak. W systemach online z podwójną konwersją odbiornik jest zasilany przez przetwornicę cały czas, więc jest lepiej odseparowany od wahań sieci.
W praktyce zwracam też uwagę na dwa pojęcia, które często są mylone:
- Czysty sinus - przebieg napięcia najbardziej zbliżony do tego z sieci, ważny dla pomp, silników i części zasilaczy.
- Bypass - ścieżka obejściowa, dzięki której odbiornik może pozostać zasilany, gdy UPS wymaga serwisu albo wystąpi jego usterka.

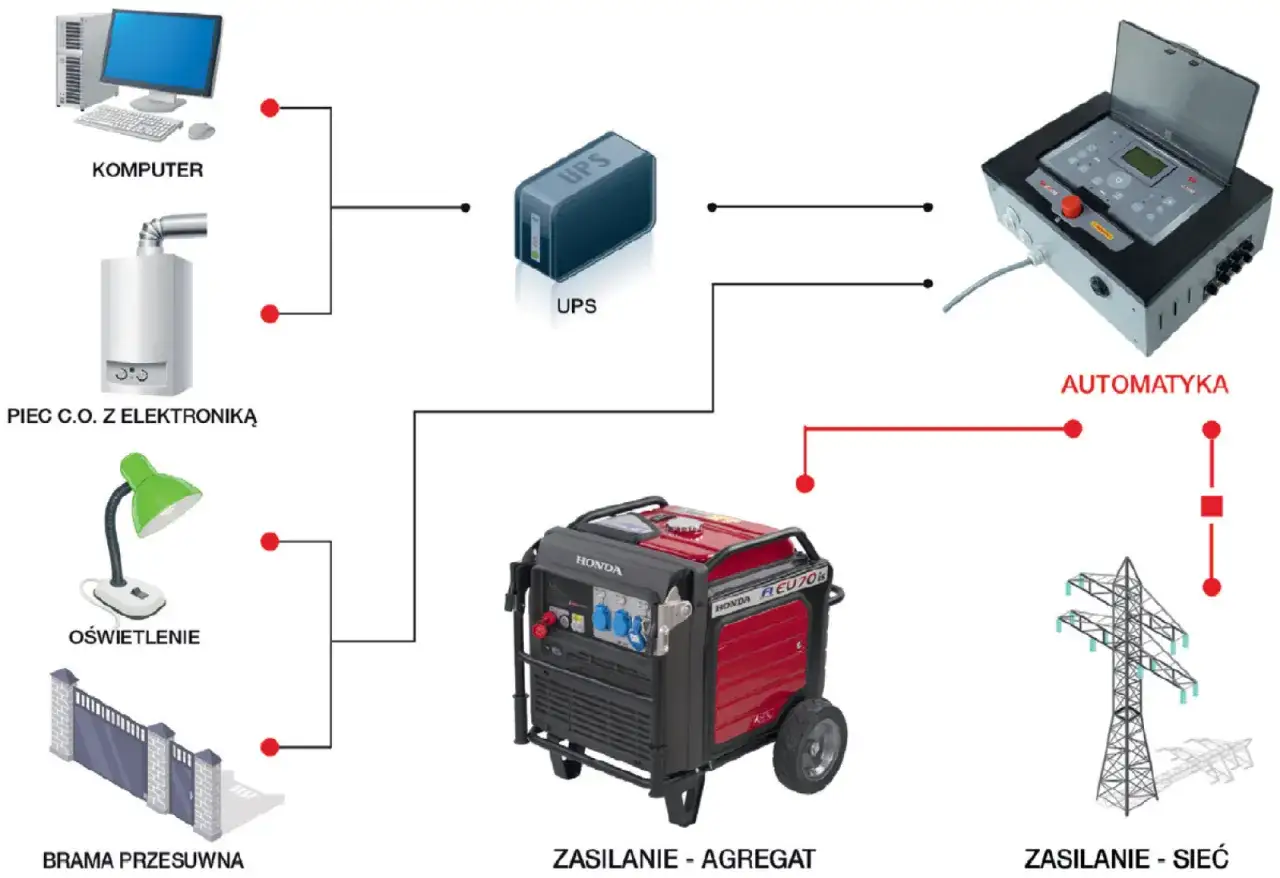

Jeżeli do układu dochodzi agregat, działa jeszcze automatyka ATS. Po zaniku napięcia uruchamia generator, a UPS przejmuje czas potrzebny na ustabilizowanie źródła. Dzięki temu awaria sieci nie musi oznaczać przerwy w pracy urządzeń. To prowadzi wprost do najważniejszej decyzji: jaki typ rozwiązania wybrać do konkretnego zastosowania.
Który typ rozwiązania pasuje do domu, biura i krytycznych urządzeń
Nie każdy potrzebuje tego samego poziomu ochrony. Do routera i komputera domowego nie dobiera się tego samego układu co do serwera, pieca z automatyką albo małej serwerowni. Najczęściej wybór wygląda tak: im bardziej wrażliwy sprzęt i im większa cena przestoju, tym bliżej rozwiązania online.
| Typ rozwiązania | Gdzie ma sens | Największa zaleta | Ograniczenie | Budżet orientacyjny |
|---|---|---|---|---|
| Offline UPS | Proste stanowisko domowe, pojedynczy komputer, mniej wymagająca elektronika | Najniższy koszt | Najmniejsza ochrona i słabsza jakość podtrzymania | Od ok. 150 do 500 zł |
| Line-interactive UPS | Dom, biuro, router, NAS, monitoring, część instalacji smart home | Dobra równowaga ceny i funkcjonalności | Nie jest idealny do najbardziej krytycznych odbiorników | Od ok. 400 do 2000 zł |
| Online double-conversion UPS | Serwery, automatyka, wrażliwe urządzenia, część pomp i systemów sterowania | Najwyższy poziom separacji od sieci i stabilności napięcia | Wyższa cena i bardziej rozbudowana instalacja | Od ok. 1500 do 8000 zł i więcej |
| UPS + agregat | Domy z dużą liczbą odbiorników krytycznych, firmy, warsztaty, instalacje z dłuższą autonomią | Najdłuższy czas pracy przy awarii sieci | Wymaga miejsca, serwisu i automatyki przełączania | Od kilku do kilkudziesięciu tysięcy złotych |
Jeśli chronię tylko router, alarm i jedną stację roboczą, zwykle nie przepłacam za rozwiązanie online. Jeśli jednak w grę wchodzą serwery, systemy sterowania albo urządzenia, których nie wolno wyłączać nawet na moment, wybieram wyższy poziom ochrony. Właśnie dlatego sam typ urządzenia to dopiero połowa decyzji - druga połowa to moc i czas podtrzymania.

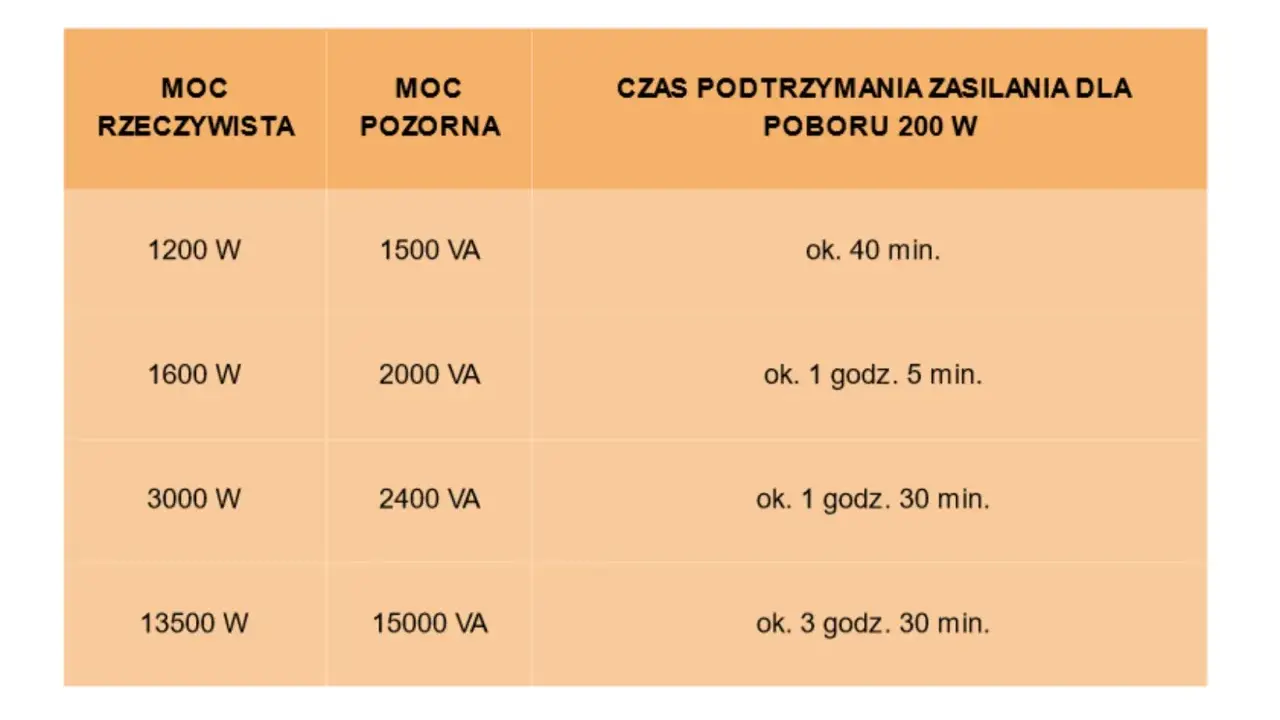

Jak dobrać moc, akumulatory i czas podtrzymania
Największy błąd widzę wtedy, gdy ktoś patrzy tylko na VA. To nie wystarcza, bo VA oznacza moc pozorną, a w praktyce liczy się jeszcze moc czynna w watach. Dla użytkownika oznacza to jedno: trzeba sprawdzić realny pobór urządzeń, a nie tylko nazwę modelu na pudełku.
Dobór robię w czterech krokach:
- Zbieram listę odbiorników, które mają działać podczas awarii.
- Sumuję ich pobór w watach i dodaję 20-30% zapasu.
- Określam czas podtrzymania, bo 10 minut i 2 godziny to zupełnie inne projekty.
- Sprawdzam, czy potrzebny jest czysty sinus oraz czy urządzenia mają wysoki prąd rozruchowy.
| Scenariusz | Przybliżony pobór | Co zwykle wystarcza | Rozsądny cel czasu pracy |
|---|---|---|---|
| Router, ONT, switch, monitoring | 20-60 W | Mały UPS z sensownym akumulatorem | 15-60 minut |
| Komputer, monitor, NAS | 200-500 W | UPS line-interactive lub online | 5-20 minut |
| Piec CO, pompa obiegowa, automatyka | 80-300 W | UPS z czystym sinusem i dobraną baterią | 30-120 minut, zależnie od potrzeb |
| Większa liczba odbiorników lub kilka obwodów | Od kilkuset W wzwyż | UPS + dodatkowe akumulatory albo agregat | Od kilkudziesięciu minut do wielu godzin |
Przykład z życia: router, ONT, mały switch i monitoring potrafią zamknąć się w okolicach 50 W. Po doliczeniu zapasu wychodzi około 70 W i wtedy nie potrzeba dużej jednostki, tylko dobrze dobranego, stabilnego UPS-a. Z kolei komputer z monitorem i NAS-em może już wejść w okolice 350-450 W i tu różnica między tanim a sensownym rozwiązaniem robi się bardzo wyraźna. Po takim rachunku łatwo widać, gdzie ludzie najczęściej popełniają kosztowne błędy.
Najczęstsze błędy, które psują efekt
W praktyce problemem rzadko jest sama idea, częściej jest nią zły dobór albo brak serwisu. Jeśli mam wymienić błędy, które widzę najczęściej, wygląda to tak:
- Kupowanie sprzętu wyłącznie po VA, bez sprawdzenia realnej mocy w watach.
- Podłączanie pomp, kotłów albo urządzeń z silnikiem do UPS-a bez czystego sinusa.
- Próba zasilania całego domu z małego UPS-a zamiast wydzielenia obwodów krytycznych.
- Ignorowanie prądu rozruchowego, który potrafi być wyższy niż pobór nominalny.
- Montowanie akumulatorów w gorącym miejscu, gdzie ich żywotność spada szybciej niż wynika z katalogu.
- Brak testów po instalacji, przez co bateria „jest”, ale w chwili awarii już nie daje oczekiwanego czasu pracy.
- Odkładanie wymiany baterii na zbyt długo - w praktyce często po 3-5 latach ich parametry wyraźnie siadają, a w trudniejszych warunkach szybciej.
Do tego dochodzi jeszcze jedno niedoszacowanie: sam UPS nie wydłuża mocy urządzenia. Jeśli dołożysz więcej baterii, wydłużysz czas pracy, ale nie zwiększysz możliwości zasilania większego obciążenia. Tę różnicę trzeba rozumieć od początku, bo inaczej system wygląda dobrze tylko na papierze. To z kolei prowadzi do pytania, co w domu i smart instalacji najbardziej opłaca się chronić w pierwszej kolejności.
Gdzie taki układ daje największy sens w domu i smart instalacji
Jeśli miałbym priorytetyzować domowe odbiorniki, zacząłbym od tych, które po zaniku prądu powodują lawinę kolejnych problemów. Internet, sterowanie ogrzewaniem, alarm, monitoring i pamięć danych mają zwykle wyższy priorytet niż wygodne, ale mniej krytyczne elementy wyposażenia.
| Odbiornik | Dlaczego warto go chronić | Praktyczna wskazówka |
|---|---|---|
| Router, ONT, switch | Bez nich nie działa internet, zdalny dostęp i część automatyki | To zwykle najtańszy i najbardziej opłacalny punkt startu |
| Alarm i monitoring | Przerwa w zasilaniu oznacza lukę w ochronie i utracie obrazu | Wybieram UPS z zapasem czasu na powrót sieci lub bezpieczne przełączenie |
| Piec CO i pompy | Niektóre instalacje nie lubią nagłego zaniku napięcia | Sprawdzam przebieg napięcia i pobór rozruchowy, nie tylko moc nominalną |
| NAS i komputer roboczy | Ryzyko utraty danych i uszkodzenia pracy w trakcie zapisu | Warto ustawić automatyczne zamknięcie systemu przy niskim stanie baterii |
| Brama, domofon, sterowanie | Awaria prądu utrudnia wejście, wyjazd i podstawową komunikację | Tu często wystarcza mała, dobrze dobrana jednostka |
W domu nie trzeba chronić wszystkiego naraz. Ja zwykle zaczynam od „kręgosłupa” instalacji, czyli łączności, sterowania i bezpieczeństwa, a dopiero później rozbudowuję system o kolejne odbiory. Dzięki temu nie przepłaca się za moc, której i tak się nie wykorzysta. Z takiego podejścia najłatwiej przejść do sensownego planu działania.
Jak zbudowałbym to w praktyce, gdybym zaczynał od zera
Gdybym miał projektować rozwiązanie dla domu albo małej instalacji smart home od podstaw, zrobiłbym to w tej kolejności: najpierw spisałbym urządzenia krytyczne, potem zmierzył ich pobór, a dopiero na końcu wybierał sprzęt. W praktyce to oszczędza pieniądze i usuwa najgorszą pułapkę, czyli kupowanie zbyt dużego albo zbyt słabego zestawu.
Do prostego domu najczęściej wystarczałby mi line-interactive UPS z czystym sinusem dla routera, alarmu, monitoringu i ewentualnie małego NAS-a. Jeśli w grę wchodzi piec CO albo kilka obwodów krytycznych, sprawdziłbym już model z większym bankiem akumulatorów albo układ UPS + agregat. Najważniejsze jest jednak nie samo urządzenie, tylko to, czy system ma realny czas podtrzymania, poprawnie dobraną moc i plan serwisu. Tylko wtedy zasilanie przestaje być obietnicą, a zaczyna działać wtedy, kiedy naprawdę jest potrzebne.
