Podłączenie kolektora słonecznego do bojlera ma sens tylko wtedy, gdy patrzy się na całą instalację jak na jeden układ, a nie na dwa osobne urządzenia. W praktyce liczy się nie tylko sam zasobnik, ale też dolne wpięcie wężownicy, sterowanie różnicowe, zabezpieczenia ciśnieniowe i sposób uruchomienia. Poniżej pokazuję, jak to zrobić rozsądnie, gdzie najczęściej pojawiają się błędy i kiedy lepiej od razu wybrać zasobnik solarny zamiast zwykłego bojlera.
Najlepiej działa układ, w którym kolektor ładuje chłodniejszą, dolną część zasobnika, a reszta instalacji pilnuje bezpieczeństwa i stabilnej temperatury
- Najpewniejszy wybór to zasobnik dwuwężownicowy lub dedykowany bojler solarny.
- Kolektor powinien pracować zwykle na południe, pod kątem około 35-45 stopni.
- Instalacja potrzebuje grupy pompowej, sterownika, naczynia przeponowego i zaworu bezpieczeństwa.
- Po uruchomieniu trzeba układ przepłukać, odpowietrzyć i sprawdzić ciśnienie robocze.
- Na co dzień sensowna temperatura ciepłej wody to zwykle 45-50°C, a okresowo warto ją podnieść higienicznie.
- Przegrzanie instalacji to realne ryzyko, więc dobór pojemności i automatyki ma większe znaczenie niż sam panel na dachu.
Czy każdy bojler nadaje się do takiego układu
Nie każdy. To pierwsza rzecz, którą sprawdzam, bo od niej zależy, czy instalacja będzie działać sprawnie, czy tylko „jakoś” przepompowuje ciepło. Kolektory najlepiej przekazują energię do chłodniejszej części zasobnika, dlatego dolna wężownica albo dolna strefa zbiornika jest dla nich naturalnym miejscem pracy.
Jeśli masz zwykły bojler bez wężownicy, klasyczne podłączenie solarne odpada. W praktyce zostaje wtedy dodatkowy wymiennik albo wymiana zbiornika na wersję przygotowaną pod solary. To samo dotyczy zbiorników z małą, przypadkową wężownicą: formalnie da się to zbudować, ale efekty bywają rozczarowujące, bo wymiana ciepła jest za słaba.
| Rodzaj zbiornika | Kiedy ma sens | Co zyskujesz | Na co uważać |
|---|---|---|---|
| Bojler z jedną wężownicą | Gdy wężownica ma odpowiednią powierzchnię i jest wpięta tak, by ładować dolną strefę | Prostszy układ, niższy koszt wejścia | Ograniczona elastyczność i większe ryzyko słabszej wydajności |
| Zasobnik z dwiema wężownicami | Gdy chcesz połączyć solary z kotłem, grzałką albo innym źródłem dogrzewania | Lepsza kontrola temperatury i wygodniejsze sterowanie | Trzeba dobrze ustawić priorytety źródeł ciepła |
| Zasobnik biwalentny dedykowany solarowi | Najczęściej w domu jednorodzinnym | Najstabilniejsza współpraca z kolektorem i mniejsze ryzyko błędów | Zwykle wyższy koszt zakupu, ale łatwiejszy montaż |
| Bojler bez wężownicy | Prawie nigdy przy klasycznej instalacji solarnej | Brak przewagi w tym zastosowaniu | Wymaga dodatkowych elementów i komplikuje układ |
Ja zwykle patrzę na to tak: jeśli zasobnik ma współpracować z kolektorem przez lata, lepiej od razu wybrać model przewidziany do pracy solarnej niż później ratować się półśrodkami. To prowadzi do kolejnego pytania, z jakich elementów taki układ powinien się składać, żeby nie zaskoczył po pierwszym sezonie.
Z czego składa się poprawny układ solarny
Tu nie ma magii, ale jest kilka elementów, których pominięcie prawie zawsze kończy się problemami. W układzie zamkniętym nie chodzi wyłącznie o kolektor i bojler, tylko o cały obieg z płynem solarnym, sterowaniem i zabezpieczeniami. Najczęściej pracuje w nim roztwór glikolu propylenowego, bo chroni instalację przed zamarzaniem i pozwala bezpiecznie przenosić ciepło.
| Element | Po co jest | Dlaczego ma znaczenie |
|---|---|---|
| Kolektor słoneczny | Odbiera energię ze słońca | To źródło ciepła, ale samo nie wystarczy bez reszty układu |
| Grupa pompowa | Wymusza obieg czynnika grzewczego | Bez niej ciepło nie dotrze stabilnie do zasobnika |
| Sterownik różnicowy | Uruchamia pompę, gdy kolektor jest cieplejszy od wody w zbiorniku | Chroni przed niepotrzebną pracą i ogranicza straty energii |
| Naczynie przeponowe | Rekompensuje zmiany objętości płynu | Bez niego ciśnienie potrafi skakać zbyt mocno |
| Zawór bezpieczeństwa | Chroni układ przed nadmiernym ciśnieniem | To podstawowe zabezpieczenie, zwykle dobierane na 6 bar |
| Manometr i odpowietrzenie | Pozwalają kontrolować ciśnienie i usunąć powietrze | Powietrze w instalacji od razu obniża sprawność |
| Zawór mieszający antypoparzeniowy | Obniża temperaturę wody na wyjściu | Ma sens szczególnie wtedy, gdy w zbiorniku woda przekracza 55°C |
W dobrze dobranym zestawie część z tych elementów bywa zintegrowana z zasobnikiem, co upraszcza montaż, ale nie zmienia zasady działania. Im bardziej kompletny układ, tym mniejsze ryzyko, że instalator będzie dopasowywał przypadkowe komponenty na miejscu. Teraz można przejść do samego połączenia hydraulicznego, bo właśnie tam najłatwiej popełnić kosztowne błędy.
Jak wygląda połączenie krok po kroku
Jeżeli miałbym uprościć cały proces do najważniejszych decyzji, wygląda to tak: najpierw ustawiasz kolektor, potem dobierasz zbiornik, a dopiero później podpinasz hydraulikę i automatykę. Kolejność ma znaczenie, bo zły bojler potrafi zepsuć nawet dobrze ustawiony panel na dachu.
- Ustal miejsce montażu kolektora - najlepiej na południowej lub zbliżonej do południowej połaci dachu, zwykle pod kątem około 35-45 stopni dla pracy całorocznej. Dla sezonu letniego częściej spotyka się około 30 stopni, a dla zimowego około 60 stopni.
- Zadbaj o brak cienia - budynki, drzewa i nawet kolejny rząd kolektorów nie mogą zasłaniać absorbera. Zostaw też przestrzeń za kolektorem, bo swobodny przepływ powietrza ogranicza przegrzewanie i kondensację.

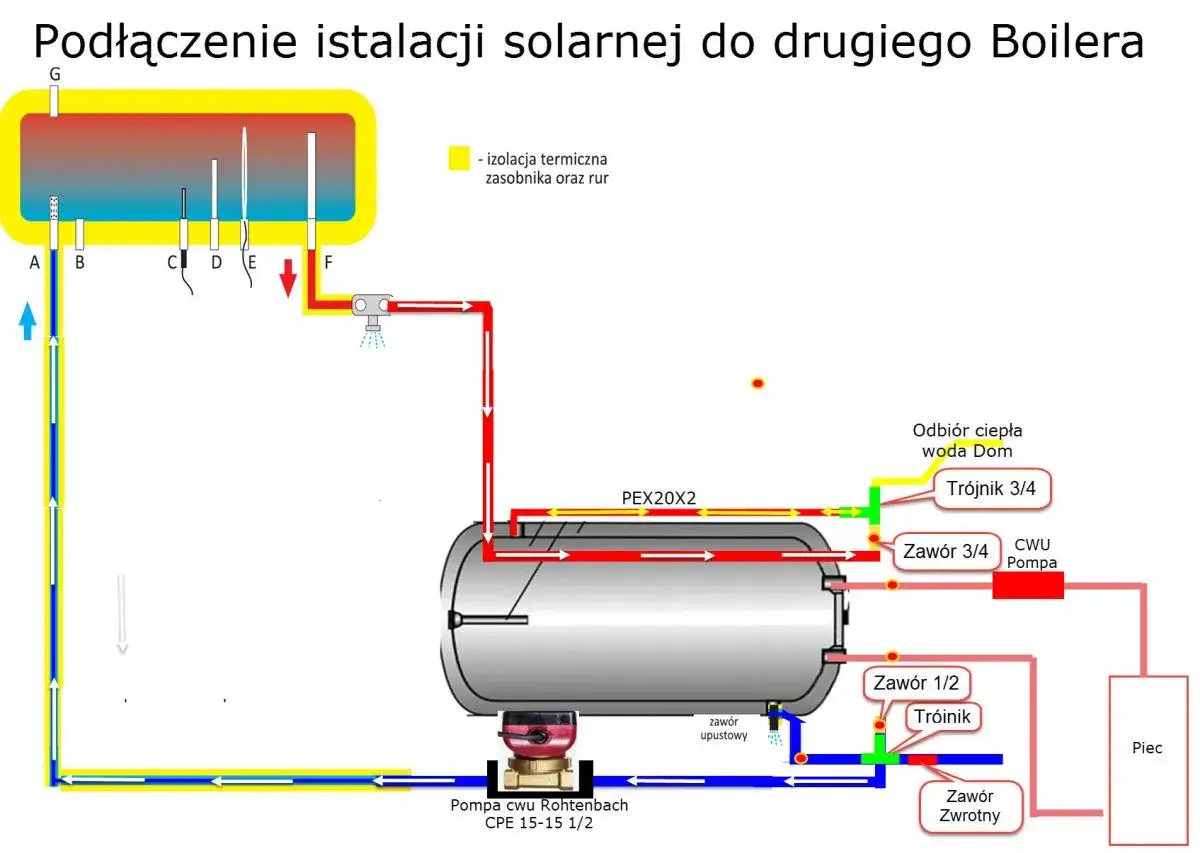

- Wybierz właściwe podłączenie do zasobnika - zasilanie z kolektora prowadzi się do dolnej wężownicy lub dolnej strefy zbiornika, a powrót wraca do kolektora przez grupę pompową.
- Stosuj właściwe przewody - przewody solarne powinny być dobrze zaizolowane, a przy samym kolektorze lepiej użyć elastycznego węża ze stali nierdzewnej niż łączyć wszystko sztywno miedzią.
- Wstaw naczynie przeponowe i zawór bezpieczeństwa - to nie są dodatki, tylko obowiązkowe zabezpieczenia. W małych układach spotyka się naczynia o pojemności 18 lub 24 litrów, ale dobór zawsze robi się do konkretnej objętości instalacji.
- Podłącz sterownik i czujniki - sterownik różnicowy porównuje temperaturę kolektora i zasobnika, a pompę uruchamia dopiero wtedy, gdy zysk energii ma sens.
- Przepłucz i odpowietrz instalację - pierwsze uruchomienie powinno odbyć się stacją napełniającą, po próbie szczelności i dokładnym płukaniu.
- Ustaw przepływ i sprawdź ciśnienie - zbyt mały przepływ daje słaby transfer ciepła, a zbyt duży powoduje niepotrzebne cykle pracy pompy.
W większych układach nie robi się tego „na oko”. Przy rozbudowanych polach kolektorów trzeba pamiętać, że w jednym szeregu nie powinno być ich zbyt dużo, a przy większej liczbie elementów stosuje się układy rozdzielaczowe lub regulację przepływu. Dobrze złożony układ hydrauliczny od razu pracuje spokojniej, dlatego po samym montażu nie warto się rozluźniać, bo właśnie z błędów wykonawczych rodzi się większość problemów.
Najczęstsze błędy, które obniżają sprawność
To jest część, której nie lubię pomijać, bo w praktyce widziałem już instalacje z dobrymi komponentami, które działały słabo tylko dlatego, że ktoś zignorował drobiazgi. W solarze drobiazgów nie ma, bo mały błąd szybko przekłada się na temperaturę wody, ciśnienie albo przegrzewanie.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Zły kierunek lub kąt kolektora | Spada ilość uzyskanej energii, szczególnie poza latem | Ustaw możliwie na południe i trzymaj się zakresu 35-45 stopni dla pracy całorocznej |
| Zacienienie pola kolektorów | Instalacja pracuje nierówno i traci sens ekonomiczny | Sprawdź cień nie tylko latem w południe, ale też rano i wieczorem |
| Za mała powierzchnia wężownicy w zbiorniku | Kolektor oddaje ciepło zbyt wolno | Dobieraj zasobnik pod solar, a nie przypadkowy bojler z magazynu |
| Brak odpowietrzenia po napełnieniu | Pompa pracuje głośno, a przepływ spada | Uruchamiaj układ stacją napełniającą i kontroluj manometr po starcie |
| Zbyt małe naczynie przeponowe | Ciśnienie rośnie za mocno i otwiera się zawór bezpieczeństwa | Dobierz pojemność do realnej objętości układu i temperatur pracy |
| Brak zaworu mieszającego | Na wyjściu może pojawić się woda zbyt gorąca do bezpiecznego użycia | Jeśli temperatura przekracza 55°C, zabezpiecz wyjście CWU zaworem antypoparzeniowym |
| Sztywne połączenia przy kolektorze | Pojawiają się naprężenia i problemy serwisowe | Stosuj elastyczne elementy przyłączeniowe przewidziane do solarów |
| Słaba izolacja rur | Ciepło ucieka, zanim trafi do zasobnika | Izoluj rurociągi szczególnie na odcinkach zewnętrznych i w nieogrzewanych strefach |
Największy błąd widzę zwykle nie w samym montażu, tylko w założeniu, że „jakoś to będzie”. Nie będzie. Jeśli hydraulika jest niedopięta, to nawet dobry kolektor nie da oczekiwanych oszczędności. Właśnie dlatego warto jeszcze rozważyć, czy standardowy układ ciśnieniowy jest najlepszy, czy może lepiej od razu postawić na zasobnik dwuwężownicowy albo rozwiązanie drainback.
Kiedy lepiej wybrać zasobnik dwuwężownicowy albo drainback
W domu jednorodzinnym najczęściej spotykam trzy podejścia. Pierwsze to klasyczny układ ciśnieniowy z glikolem, drugie to zasobnik dwuwężownicowy, a trzecie to system bezciśnieniowy typu drainback. Każdy z nich ma sens, ale nie w tej samej sytuacji.
| Rozwiązanie | Kiedy wybrać | Zalety | Ograniczenia |
|---|---|---|---|
| Układ ciśnieniowy z glikolem | Gdy chcesz sprawdzonego i uniwersalnego rozwiązania | Dobrze działa w typowych domach i przy różnych odległościach między dachem a zasobnikiem | Trzeba pilnować ciśnienia, naczynia i ochrony przed przegrzaniem |
| Zasobnik dwuwężownicowy | Gdy solar ma grzać wodę, a drugie źródło ma ją tylko dogrzewać | Lepsza kontrola temperatury i wygodniejsze sterowanie | Wymaga sensownego projektu źródeł ciepła |
| Drainback | Gdy budynek bywa sezonowo użytkowany albo chcesz ograniczyć ryzyko stagnacji | Po wyłączeniu pompy czynnik spływa z kolektorów, więc układ mniej cierpi przy dłuższej nieobecności | Wymaga odpowiedniej geometrii instalacji i dobrze zaprojektowanego zasobnika |
W standardowym układzie bez odbioru ciepła kolektor i glikol mogą wejść w stagnację, a temperatura czynnika potrafi dojść nawet do 150-200°C. To nie jest teoria z folderu, tylko realny scenariusz na urlopie albo przy zbyt małym odbiorze ciepła. Drainback albo dobrze ustawiony tryb urlopowy potrafią ten problem mocno ograniczyć, ale nie są rozwiązaniem „dla każdego za wszelką cenę”.
Jeżeli dom jest używany regularnie, a zbiornik ma dobrze dobraną wężownicę, klasyczny układ z glikolem nadal pozostaje najrozsądniejszym wyborem. Gdy jednak instalacja ma pracować okresowo albo musi współpracować z drugim źródłem ciepła, zasobnik dwuwężownicowy daje po prostu więcej spokoju. Po montażu zostaje już tylko utrzymanie układu w formie, a tu liczy się kilka prostych kontroli.
Co sprawdzać po uruchomieniu i w sezonie
To jest etap, który często się lekceważy, a szkoda, bo właśnie wtedy instalacja pokazuje, czy została zrobiona porządnie. Ja traktuję pierwsze miesiące pracy jako test dla całego układu: hydrauliki, automatyki i zabezpieczeń.
- Ciśnienie robocze - warto je sprawdzać na manometrze grupy solarnej przynajmniej raz w roku.
- Przepływ - jeśli spadnie, kolektor będzie oddawał ciepło mniej efektywnie.
- Stan izolacji - szczególnie na zewnątrz i w miejscach narażonych na słońce oraz mróz.
- Szczelność - każdy wyciek glikolu trzeba wychwycić szybko, zanim spadnie sprawność i ciśnienie.
- Stężenie płynu solarnego - w praktyce warto je kontrolować okresowo; w wielu zestawach wymianę medium zaleca się co około 5 lat.
- Anoda magnezowa - jeśli zasobnik ją ma, zwykle trzeba ją kontrolować i wymieniać nie rzadziej niż co 18 miesięcy.
- Temperatura CWU - na co dzień w domu jednorodzinnym sensowne jest 45-50°C, a okresowo można podnieść ją do poziomu higienicznego.
Warto pamiętać, że przy temperaturze 50°C bakteria Legionella ginie dopiero po dłuższym czasie, a przy 60°C dużo szybciej. Z drugiej strony woda powyżej 55°C zwiększa ryzyko oparzenia, więc zawór mieszający antypoparzeniowy nie jest ozdobą, tylko praktycznym zabezpieczeniem. Jeśli instalacja ma działać bez nerwów, te dwie rzeczy trzeba pogodzić: higienę i bezpieczeństwo użytkownika.
Raz w roku dobrze jest też zlecić przegląd instalatorowi, zwłaszcza jeśli układ pracuje na dachu i przez sezon zbiera temperatury, kurz oraz zmiany ciśnienia. Wtedy łatwiej wychwycić drobny problem, zanim zamieni się w awarię w środku lata.
Najwięcej zysku daje zgodność zbiornika, automatyki i pola kolektorów
Jeżeli miałbym zamknąć temat jednym praktycznym wnioskiem, powiedziałbym tak: nie kupuje się samego kolektora, tylko projekt całego układu. To właśnie dopasowanie zasobnika, sterownika, zabezpieczeń i pojemności instalacji decyduje o tym, czy system będzie naprawdę oszczędzał, czy tylko ładnie wyglądał na dachu.
W dobrze zaprojektowanym układzie kolektor ładuje chłodniejszą dolną strefę zbiornika, pompa pracuje tylko wtedy, gdy ma to sens, a zabezpieczenia przejmują nadmiar ciśnienia i temperatury. Gdy te warunki są spełnione, solarny podgrzew c.w.u. staje się po prostu wygodny, przewidywalny i tani w eksploatacji. I właśnie o taki efekt chodzi najbardziej.
