Dobór strony podłączenia grzejnika drabinkowego wydaje się drobiazgiem, ale w praktyce decyduje o wygodzie montażu, estetyce łazienki i tym, czy armatura będzie pracować bez problemów. Najkrócej: w wielu modelach lewa albo prawa strona nie jest sama w sobie najważniejsza, liczy się za to typ przyłącza, kierunek przepływu i zgodność z konkretną konstrukcją grzejnika. Poniżej rozkładam to na proste zasady, tak żebyś wiedział, co sprawdzić przed zakupem i jak uniknąć kosztownej poprawki.
Najważniejsze zasady przed podłączeniem grzejnika drabinkowego
- Strona zasilania nie zawsze jest stała - w wielu drabinkach ważniejszy jest układ zasilanie u góry, powrót u dołu.
- W modelach z oznaczeniem lewej lub prawej wersji trzeba trzymać się symbolu producenta i dobranej armatury.
- Przyłącze dolne daje większą swobodę ukrycia rur, ale wymaga poprawnego zestawu zaworów.
- W grzejniku elektrycznym lub hybrydowym grzałkę montuje się w dolnym króćcu, pionowo, z przewodem skierowanym w dół.
- Przed montażem sprawdź rozstaw przyłączy, położenie odpowietrznika i to, czy głowica termostatyczna ma miejsce do pracy.
Najkrótsza odpowiedź jest prostsza niż wygląda
Jeżeli pytanie brzmi, z której strony podłączyć drabinkę, to w większości przypadków odpowiedź nie jest „zawsze z lewej” ani „zawsze z prawej”. O stronie decyduje przede wszystkim konkretna armatura i układ rur w ścianie, a nie sam fakt, że grzejnik jest drabinkowy. W praktyce patrzę na trzy rzeczy: gdzie wychodzi zasilanie, gdzie jest powrót i czy dany model ma wersję lewą, prawą albo symetryczną.
Najważniejsza zasada brzmi jednak tak: przy klasycznym podłączeniu wodnym zasilanie powinno trafiać do górnej części grzejnika, a powrót do dolnej. To właśnie ten układ odpowiada za poprawną cyrkulację wody i równomierne grzanie. Sama strona lewa lub prawa staje się drugorzędna dopiero wtedy, gdy producent przewidział oba warianty lub używasz zaworu, który da się dopasować do układu rur.
Jeśli więc masz wątpliwość, nie zaczynaj od pytania „lewa czy prawa”, tylko od pytania „jakiego typu przyłącze ma ten model”. To oszczędza czasu i od razu zawęża wybór. A kiedy już to ustalisz, przejście do konkretnego układu podłączenia jest dużo prostsze.
Jak rozpoznać, co naprawdę decyduje o stronie podłączenia
Ja zawsze zaczynam od identyfikacji samego grzejnika i armatury. W starszych łazienkach instalacja bywa prowadzona tak, że wyjścia ze ściany wyglądają podobnie, ale w rzeczywistości jedno jest zasilaniem, a drugie powrotem. W nowych montażach problem jest mniejszy, ale za to łatwo kupić niewłaściwy zestaw zaworów, jeśli nie sprawdzi się modelu grzejnika do końca.
Praktycznie warto zwrócić uwagę na cztery sygnały:
- oznaczenia na korpusie grzejnika, zwłaszcza wersje lewe i prawe;
- typ przyłącza: boczne, dolne środkowe albo dolne przesunięte;
- położenie zaworu termostatycznego i zaworu odcinającego;
- to, czy grzejnik ma być zasilany z instalacji c.o., czy także wspomagany grzałką elektryczną.
W wielu łazienkach standardem jest przyłącze dolne o rozstawie 50 mm, ale nie należy zakładać tego automatycznie. Jeśli kupujesz nowy grzejnik, najlepiej porównać kartę produktu z tym, co wychodzi ze ściany. Jeśli wymieniasz stary model, dobrym nawykiem jest zdjęcie całego układu przed demontażem. To banalna rzecz, a często ratuje przed pomyłką.
| Sytuacja | Co ma największe znaczenie | Co zrobić |
|---|---|---|
| Nowa instalacja w ścianie | Położenie rur i wybór armatury | Dopasuj grzejnik do wyjść, a nie odwrotnie |
| Wymiana starego grzejnika | Dotychczasowy układ zasilania i powrotu | Zrób zdjęcie i zmierz rozstaw przyłączy |
| Model z oznaczeniem L lub P | Wersja fabryczna korpusu albo zaworu | Wybierz dokładnie ten wariant, który odpowiada instalacji |
| Grzejnik z grzałką | Dolny króciec i pozycja grzałki | Grzałkę montuj pionowo, z przewodem skierowanym w dół |
Jeżeli po tych krokach wciąż nie masz pewności, nie zgaduj. W instalacji grzewczej drobna pomyłka na etapie doboru zwykle kończy się dodatkowymi przeróbkami, a nie tylko „gorszą estetyką”.
Podłączenie boczne, dolne i krzyżowe działają inaczej
To jest moment, w którym najłatwiej się pogubić, bo sama nazwa „drabinkowy” nie mówi jeszcze, jak woda ma przez niego płynąć. W praktyce spotkasz trzy rozwiązania, a każde z nich inaczej wpływa na to, czy lewa lub prawa strona ma znaczenie.

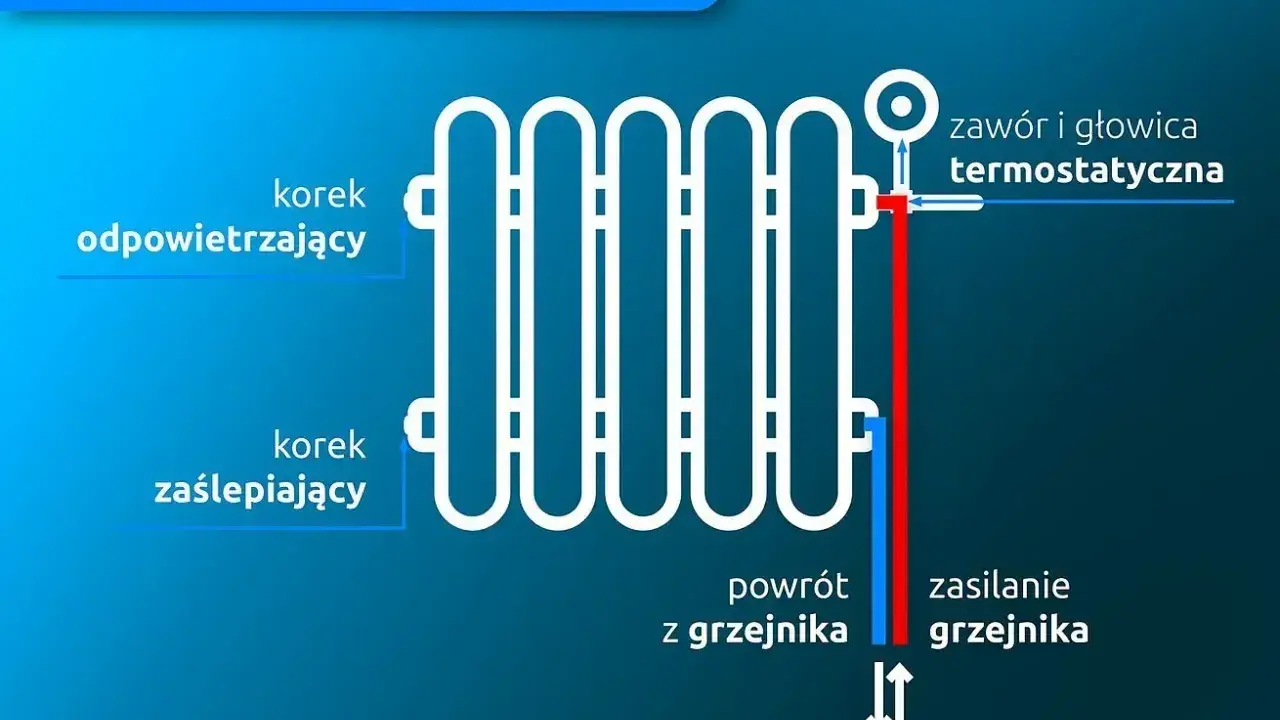

Podłączenie boczne
Przy podłączeniu bocznym rury wchodzą z boku grzejnika. To rozwiązanie jest wygodne, gdy chcesz wykorzystać istniejące wyjścia i nie kuć ściany. W takim układzie zasilanie powinno trafiać do górnego króćca, a powrót do dolnego, bo inaczej grzejnik potrafi oddawać ciepło mniej równomiernie.
W bocznym montażu sama strona staje się ważna głównie wtedy, gdy głowica termostatyczna ma zmieścić się od strony dostępnej dla użytkownika. Jeśli ręczniki, ściana boczna albo zabudowa zasłaniają dostęp, później zaczyna to irytować bardziej niż sam wygląd instalacji.
Podłączenie dolne
Przyłącze dolne daje najczystszy efekt wizualny, bo rury można ukryć w ścianie albo w posadzce. Tu zwykle decyduje już nie „która strona grzejnika”, ale jaki zestaw zaworów pasuje do konkretnego modelu. Są wersje lewe, prawe i centralne, a niektóre armatury pozwalają dopasować układ do wyjść ze ściany bez przekładania całej instalacji.
To rozwiązanie jest szczególnie wygodne w łazienkach modernizowanych, gdzie liczy się czysta linia wnętrza. Trzeba jednak dokładnie sprawdzić rozstaw i orientację przyłącza, bo przy dolnym montażu pomyłka szybko wychodzi na jaw już podczas próby skręcania zaworów.
Przeczytaj również: Ogrzewanie podłogowe 10 czy 15 cm? Jak dobrać rozstaw rur
Podłączenie krzyżowe
W układzie krzyżowym zasilanie i powrót trafiają po przeciwnych stronach grzejnika. Ten wariant stosuje się rzadziej, ale bywa przydatny przy dłuższych modelach, kiedy zależy ci na równomierniejszym rozkładzie temperatury. Nie jest to jednak uniwersalny patent na każdy grzejnik drabinkowy, bo ostatecznie wszystko zależy od konstrukcji korpusu i zaleceń producenta.
Jeżeli instalator proponuje taki układ, zwykle ma ku temu konkretny powód: długość grzejnika, przebieg rur albo chęć poprawy hydrauliki całego obiegu. To sensowne rozwiązanie, ale tylko wtedy, gdy jest świadomie dobrane, a nie „bo akurat tak wyszło”.
Właśnie dlatego przy doborze podłączenia nie patrzę wyłącznie na sam korpus, ale na cały zestaw: zawory, odległość od ściany, położenie odpowietrznika i wygodę obsługi. To naturalnie prowadzi do kolejnego pytania: co zmienia się, gdy grzejnik ma pracować także na prądzie.

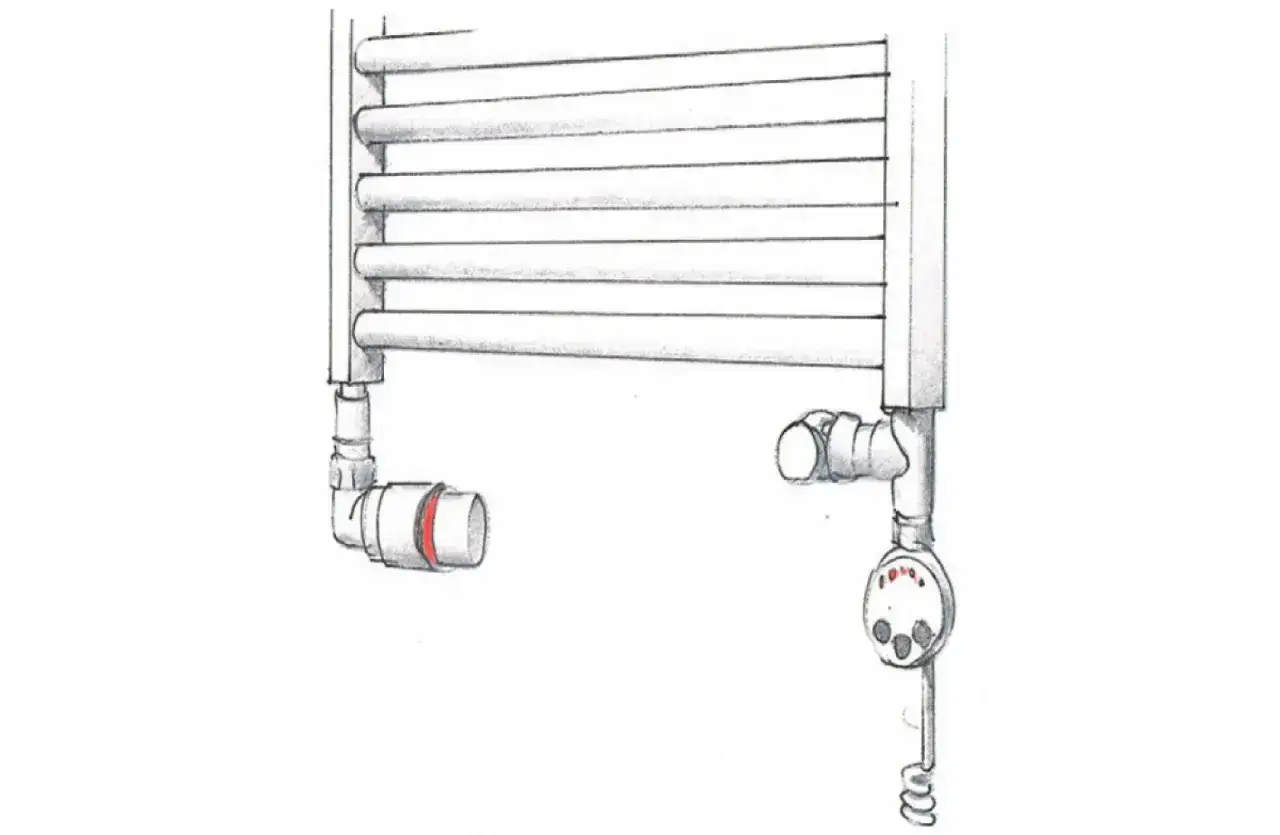

Grzejnik elektryczny i hybrydowy wymagają innego podejścia
Jeśli drabinka ma być elektryczna albo wodno-elektryczna, temat strony podłączenia robi się jeszcze bardziej techniczny. W takich modelach grzałkę montuje się w dolnym przyłączu i zawsze w pozycji pionowej, z przewodem skierowanym w dół. To nie jest detal estetyczny, tylko warunek bezpiecznej pracy urządzenia.
Przy grzejniku hybrydowym, czyli takim, który działa i na c.o., i na grzałce, nie wolno mieszać dwóch różnych logik montażu. Instalacja wodna ma pracować poprawnie hydraulicznie, a grzałka ma mieć zapewnione właściwe położenie oraz warunki odprowadzania ciepła. W praktyce oznacza to, że nie można po prostu „obrócić” wszystkiego dla wygody, jeśli producent przewidział konkretny układ.
Warto też pamiętać o jednej rzeczy, którą widuję często przy samodzielnych montażach: kabel zasilający nie powinien iść do góry. Jeśli grzałka jest ustawiona odwrotnie, ryzykujesz przegrzanie i skrócenie żywotności całego zestawu. Przy grzejniku elektrycznym lepiej poświęcić chwilę na ustawienie niż później szukać przyczyny awarii.
Jeżeli taki model ma służyć również do suszenia ręczników poza sezonem grzewczym, szczególnie ważny staje się dostęp do sterownika i łatwe odcięcie zasilania. To już nie jest zwykły grzejnik wodny, tylko urządzenie, które trzeba planować trochę bardziej jak element domowej automatyki.
Najczęstsze błędy przy montażu, które potem kosztują poprawkę
Na budowie i podczas remontów najczęściej powtarza się kilka pomyłek. Z pozoru drobnych, ale każdy z tych błędów potrafi obniżyć komfort albo zmusić do ponownego spuszczania wody z instalacji.
- Pomieszanie zasilania z powrotem - grzejnik działa, ale nie tak efektywnie, jak powinien.
- Zły wybór wersji lewej lub prawej - głowica termostatyczna ląduje w niewygodnym miejscu.
- Brak sprawdzenia odpowietrznika - jeśli jest źle ustawiony, odpowietrzanie później staje się męczące.
- Za mało miejsca nad podłogą i przy ścianie - ręczniki zahaczają, a grzejnik trudniej czyścić.
- Ignorowanie instrukcji konkretnego modelu - to szczególnie ryzykowne przy grzałkach i zestawach hybrydowych.
- Zakładanie, że każdy model da się obrócić bez konsekwencji - nie każdy korpus jest symetryczny.
W praktyce najbardziej problematyczne nie są spektakularne awarie, tylko właśnie takie „małe” pomyłki. Przez nie grzejnik wygląda poprawnie, a jednak grzeje nierówno albo utrudnia codzienne korzystanie z łazienki. Dlatego przed skręceniem warto spojrzeć na całość, a nie tylko na to, gdzie akurat pasuje klucz.
Co sprawdzić, zanim zamówisz zawory i uchwyty
Jeśli miałbym wskazać jedną rzecz, która naprawdę oszczędza czas, to byłoby to porównanie modelu grzejnika z wyjściami instalacji zanim cokolwiek kupisz. Najlepiej zmierzyć rozstaw przyłączy, sprawdzić typ zaworu i upewnić się, czy potrzebujesz wersji lewej, prawej czy centralnej. W nowym montażu to kwestia kilku minut. W remoncie potrafi zdecydować o tym, czy wszystko zamkniesz jednego dnia, czy wrócisz po dodatkową armaturę.
- sprawdź, czy grzejnik ma przyłącze boczne, dolne czy hybrydowe;
- zmierz rozstaw króćców i odległość od ściany;
- ustal, które wyjście jest zasilaniem, a które powrotem;
- upewnij się, że zawór termostatyczny będzie miał swobodny dostęp;
- zapewnij miejsce na odpowietrznik i ewentualną grzałkę;
- przy montażu zostaw około 10-15 cm nad podłogą, żeby zachować cyrkulację i wygodę użytkowania.
Gdy te rzeczy są sprawdzone, odpowiedź na pytanie o stronę podłączenia przestaje być zgadywanką. Zostaje prosty wybór techniczny, który da się dopasować do łazienki bez zbędnych przeróbek, a to w instalacjach grzewczych zwykle robi największą różnicę.
