Dobrze dobrane naczynie wzbiorcze stabilizuje ciśnienie, chroni zawór bezpieczeństwa i ogranicza niepotrzebne ubytki wody w instalacji. Dobór naczynia wzbiorczego do instalacji CO zaczyna się od trzech liczb: objętości zładu, wysokości instalacji i temperatury maksymalnej. Poniżej pokazuję, jak to policzyć bez zgadywania, jak ustawić ciśnienie wstępne i na co zwrócić uwagę, żeby układ pracował spokojnie przez lata.
Najkrótsza droga do trafionego wyboru
- Najpierw ustalam rzeczywistą pojemność instalacji, a nie tylko moc kotła.
- Do obliczeń biorę wysokość najwyższego punktu instalacji i z niej wyprowadzam ciśnienie statyczne.
- Minimalną pojemność naczynia liczę z uwzględnieniem rozszerzalności wody i zapasu bezpieczeństwa.
- Ciśnienie wstępne ustawiam z rezerwą około 0,2-0,3 bar względem warunków granicznych układu.
- Jeśli wychodzi mi wartość między dwoma rozmiarami katalogowymi, zwykle wybieram większy model.
- Przy buforze, podłogówce, długich pętlach albo glikolu pojemność rośnie szybciej, niż wielu osobom się wydaje.

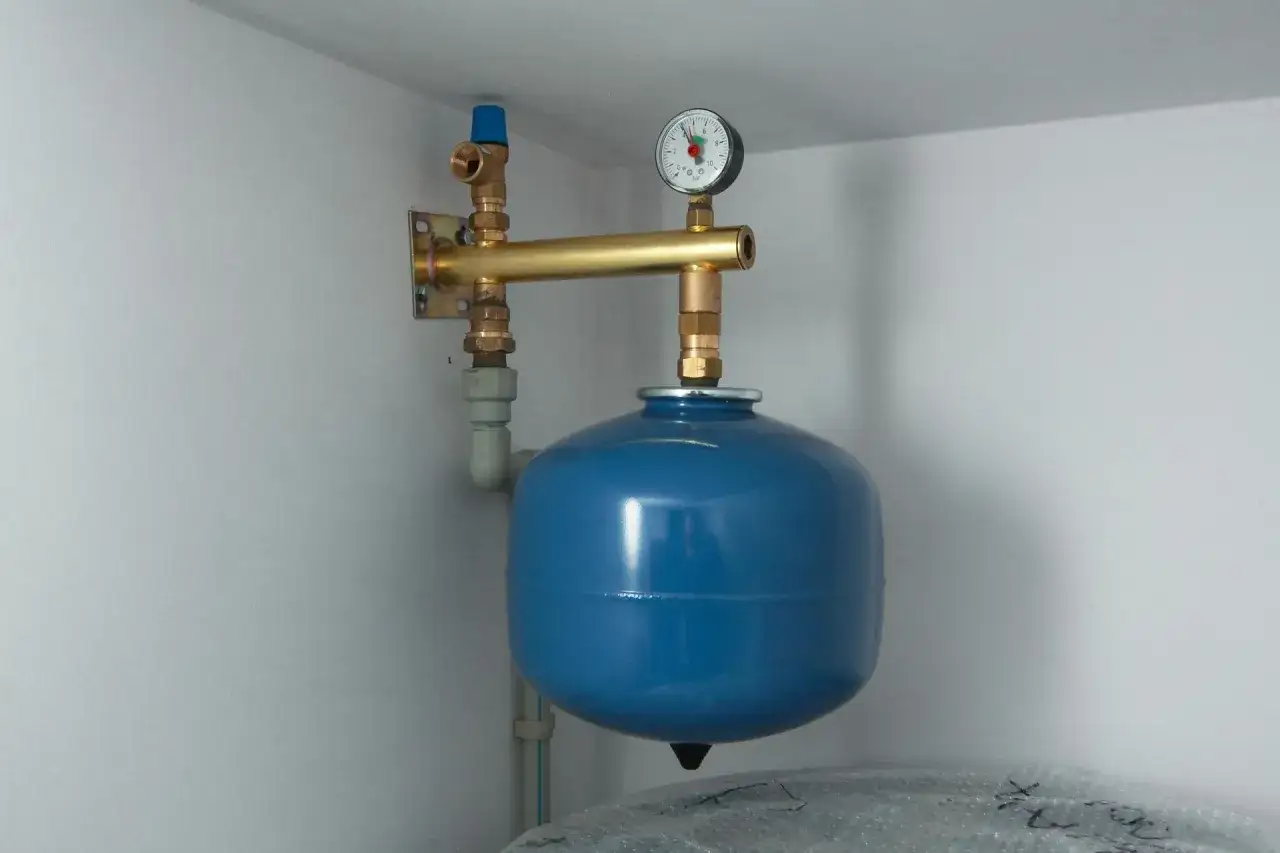

Jak naczynie wzbiorcze stabilizuje ciśnienie w instalacji
W zamkniętej instalacji grzewczej woda rozszerza się przy każdym wzroście temperatury. Naczynie przeponowe przejmuje ten nadmiar objętości, dzięki czemu ciśnienie nie skacze gwałtownie, a zawór bezpieczeństwa nie wyrzuca wody przy każdym mocniejszym dogrzaniu. W praktyce to właśnie ten element decyduje o tym, czy kocioł, pompa ciepła albo układ z buforem pracuje równo, czy ciągle „walczy” z ciśnieniem.
Ja patrzę na to bardzo prosto: zbyt małe naczynie daje objawy szybko i boleśnie. Ciśnienie rośnie za mocno, zawór bezpieczeństwa zaczyna kapać, układ wymaga dolewek, a membrana pracuje w niekorzystnym zakresie. Zbyt duże naczynie nie psuje pracy instalacji, ale podnosi koszt i zajmuje więcej miejsca. W systemach zamkniętych chodzi więc nie o „jakiekolwiek naczynie”, tylko o naczynie dobrane do realnego zładu i parametrów pracy. To prowadzi wprost do danych, które trzeba zebrać przed obliczeniem.
Jakie dane zbieram przed obliczeniem pojemności
Zanim sięgam po wzór, spisuję kilka konkretów. Bez tego każdy wynik będzie tylko przybliżeniem, a przy instalacji grzewczej przybliżenia lubią kończyć się korektą już po pierwszym uruchomieniu.
| Parametr | Jak go ustalam | Dlaczego jest ważny |
|---|---|---|
| Pojemność zładu | Sumuję wodę w kotle, grzejnikach, podłogówce, buforze i rurach | Od tego zależy, ile wody w ogóle może się rozszerzyć |
| Wysokość instalacji | Mierzę od miejsca podłączenia naczynia do najwyższego punktu układu | Wyznacza ciśnienie statyczne, czyli punkt wyjścia do nastawy |
| Temperatura maksymalna | Biorę temperaturę zasilania albo górny limit pracy źródła ciepła | Im wyższa temperatura, tym większa rozszerzalność wody |
| Ciśnienie zaworu bezpieczeństwa | Sprawdzam tabliczkę znamionową kotła lub dokumentację urządzenia | Wyznacza górny pułap, którego instalacja nie może zbliżać się zbyt mocno |
| Rodzaj czynnika | Sprawdzam, czy to czysta woda, czy mieszanka z glikolem | Glikol zwiększa wymagania pojemnościowe |
Jeśli instalacja jest prosta, bez bufora i bez dodatku glikolu, orientacyjnie często wychodzi kilka procent całego zładu. AFRISO podaje, że w typowych układach pojemność naczynia zwykle mieści się w przedziale 4-8% objętości wody, ale ja traktuję to tylko jako szybki filtr rozsądku, a nie zamiennik obliczeń. W bardziej rozbudowanych instalacjach ten skrót myślowy przestaje wystarczać. Dlatego dalej pokazuję rachunek krok po kroku.
Jak policzyć potrzebną pojemność krok po kroku
W praktyce używam prostego schematu: najpierw liczę przyrost objętości wody, potem dodaję niewielki zapas, a dopiero na końcu przeliczam to na pojemność naczynia z uwzględnieniem ciśnienia. W uproszczeniu wygląda to tak:
| Krok | Wzór lub zasada | Co oznacza |
|---|---|---|
| 1 | Ve = Vsys × n | Przyrost objętości wody w litrach |
| 2 | Vv = max(0,5% Vsys; 3 l) | Mały zapas bezpieczeństwa na wahania i niepewności obliczeń |
| 3 | Vn ≥ (Ve + Vv) × (pe + 1) / (pe - p0) | Minimalna pojemność naczynia przy ciśnieniach manometrycznych |
Najważniejsze są tu trzy zmienne: Vsys, czyli pojemność całej instalacji, n, czyli współczynnik rozszerzalności dla danej temperatury, oraz p0, czyli ciśnienie wstępne naczynia. Wartość pe to maksymalne ciśnienie robocze przyjęte poniżej progu zaworu bezpieczeństwa. Jeśli instalacja ma zawór 3 bar, nie ustawiam obliczeń „na styk”. Zostawiam realny margines, bo w praktyce ciśnienie nigdy nie pracuje laboratoryjnie.
| Temperatura maksymalna | Orientacyjny przyrost objętości wody od 10°C |
|---|---|
| 50°C | 1,66% |
| 60°C | 2,24% |
| 70°C | 2,88% |
| 80°C | 3,58% |
| 90°C | 4,34% |
| 100°C | 4,74% |

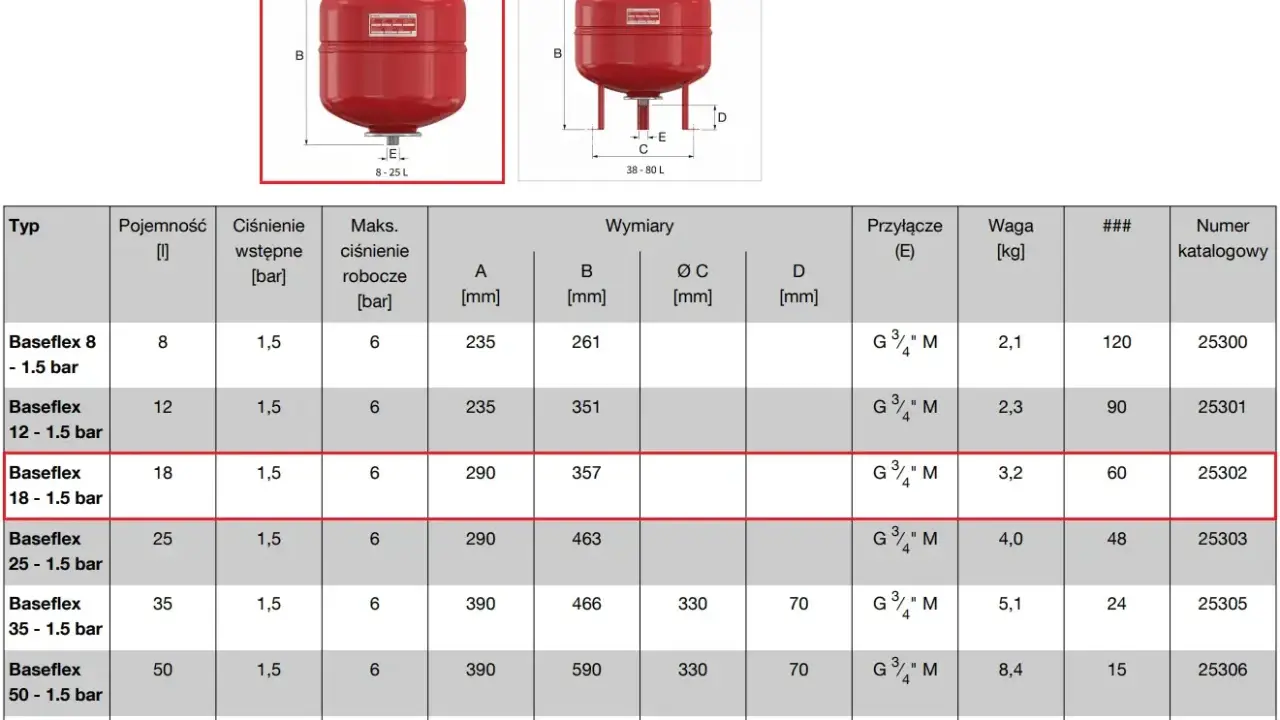

Przykład z życia wygląda tak: instalacja ma 180 litrów, pracuje do 80°C, a naczynie jest podłączone 6 m poniżej najwyższego punktu układu. Przy 80°C przyrost objętości wynosi około 3,58%, więc Ve = 180 × 0,0358 = 6,44 l. Zapas przyjmuję jako 3 litry, bo to więcej niż 0,5% zładu. Ciśnienie statyczne to 0,6 bar, a z zapasem ustawiam p0 = 0,8 bar. Jeśli jako bezpieczne ciśnienie robocze przyjmę 2,5 bar, to minimalna pojemność naczynia wyjdzie około 19,4 l. W katalogu biorę więc najbliższy większy rozmiar, czyli zwykle 24 l, a nie 18 l.
Ten sam wynik można jeszcze szybko zweryfikować zdrowym rozsądkiem: jeśli mały domowy układ ma niecałe 200 litrów wody, to zbiornik rzędu kilkunastu litrów bywa już na granicy, szczególnie przy wyższych temperaturach i dłuższych obiegach. Taka kontrola nie zastępuje rachunku, ale pomaga wyłapać błędy, zanim trafi się do koszyka zły rozmiar. Teraz pozostaje ustawić właściwe ciśnienie, bo sama pojemność to dopiero połowa roboty.
Jak ustawić ciśnienie wstępne i margines bezpieczeństwa
Ciśnienie wstępne ustawiam zawsze w odniesieniu do wysokości instalacji. W uproszczeniu można przyjąć 0,1 bar na każdy metr słupa wody, liczony od miejsca podłączenia naczynia do najwyższego punktu instalacji. Do tego dokładam jeszcze około 0,2-0,3 bar rezerwy, żeby w układzie był zapas na start i żeby woda faktycznie weszła do naczynia po napełnieniu.
Przykład jest prosty: jeśli najwyższy punkt instalacji jest 8 m wyżej niż naczynie, ciśnienie statyczne wynosi około 0,8 bar. Po dodaniu zapasu dostaję 1,0-1,1 bar ciśnienia wstępnego. To jest zakres, który w typowej kotłowni działa rozsądnie, ale tylko wtedy, gdy dokumentacja kotła i zaworu bezpieczeństwa pozwala na taki układ. Jeśli źródło ciepła albo instalacja mają inne wymagania, nie trzymam się ślepo jednego schematu.
- Nie pompuję „na oko” i nie ustawiam ciśnienia tylko dlatego, że taki wynik widziałem w podobnym domu.
- Sprawdzam naczynie bez wody po stronie wodnej, najlepiej przy odłączonym lub odciążonym układzie.
- Nie zaniżam ciśnienia wstępnego, bo wtedy membrana pracuje zbyt płytko i szybko pojawiają się skoki ciśnienia.
- Nie podnoszę go przesadnie, bo woda może nie wejść do naczynia w odpowiednim momencie i układ straci swoją „amortyzację”.
W praktyce lubię zostawić jeszcze trochę rezerwy między ciśnieniem roboczym a zaworem bezpieczeństwa. Jeżeli instalacja po rozgrzaniu zbliża się do granicy zaworu, to nie jest dowód, że wszystko działa dobrze. To znak, że układ został policzony zbyt ciasno albo naczynie ma zbyt małą pojemność. Następny krok to wyłapanie błędów, które najczęściej psują cały efekt.
Najczęstsze błędy przy doborze i montażu
Najwięcej problemów widzę wtedy, gdy ktoś traktuje naczynie jak standardowy dodatek do kotła, a nie element obliczeń. To właśnie na tym etapie powstają koszty, których potem można było uniknąć.
- Dobór „na moc kotła” zamiast na pojemność zładu - moc źródła ciepła nie mówi jeszcze, ile wody krąży w instalacji.
- Ignorowanie bufora, podłogówki i długich pętli - te elementy potrafią zwiększyć zład o dziesiątki litrów.
- Pomijanie glikolu - jeśli w układzie jest mieszanka przeciwzamarzaniowa, zwykła tabela dla wody już nie wystarcza.
- Zbyt mały margines do zaworu bezpieczeństwa - wtedy zawór zaczyna pracować za często, a instalacja „pływa” ciśnieniowo.
- Zła lokalizacja montażu - naczynie powinno być wpięte tam, gdzie projekt przewiduje stabilny punkt odniesienia dla ciśnienia, zwykle po stronie powrotu i zgodnie z układem pompy.
- Brak miejsca na serwis - jeśli nie da się sprawdzić ciśnienia bez rozbierania połowy kotłowni, to sam montaż został źle zaplanowany.
- Przeniesienie rozwiązania z CWU do CO - zbiornik do wody użytkowej nie zawsze nadaje się do pracy w obiegu grzewczym i odwrotnie.
W praktyce największy koszt generują dwa błędy: za małe naczynie i brak miejsca na kontrolę. Zbyt mały zbiornik wyjdzie niemal od razu, bo pojawią się wahania ciśnienia. Brak serwisu boli później, bo nawet poprawnie dobrany model bez kontroli po kilku sezonach przestaje trzymać parametry tak, jak powinien. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed zakupem.
Co sprawdzam przed zamówieniem, żeby nie przepłacić ani nie wracać do poprawki
Gdy wynik obliczeń zbliża się do dwóch rozmiarów katalogowych, kieruję się nie tylko matematyką, ale też praktyką montażową. W większości domowych instalacji bezpieczniej jest wybrać model o jedną klasę większy, o ile mieści się w założonym ciśnieniu pracy i jest sensownie przewidziany w kotłowni. Zysk jest prosty: większy margines, mniej skoków ciśnienia i mniejsze ryzyko, że po dołożeniu bufora albo kolejnego obiegu instalacja nagle stanie się za ciasna.
- Sprawdzam, czy katalogowy rozmiar jest większy niż wynik obliczeń, a nie tylko „prawie taki sam”.
- Weryfikuję dopuszczalne ciśnienie pracy naczynia i jego zgodność z zaworem bezpieczeństwa.
- Patrzę na miejsce montażu, dostęp do wentyla, manometru i ewentualnej armatury serwisowej.
- Porównuję cenę kolejnego rozmiaru z kosztem potencjalnej przeróbki instalacji po sezonie.
- Jeśli w układzie jest glikol, bufor albo duży zład, traktuję to jako sygnał, żeby nie oszczędzać na pojemności.
Raz w roku sprawdzam też ciśnienie po stronie gazowej, najlepiej przy odciążonym naczyniu i zimnej instalacji. To drobna czynność, ale bardzo skutecznie pokazuje, czy membrana trzyma parametry i czy układ nie traci zapasu. Jeśli mam zostawić jedną praktyczną zasadę, to właśnie tę: przy wyborze naczynia rozsądniej jest dać instalacji trochę luzu niż dopychać ją do katalogowej granicy.
