Zawór RTL jest prostym sposobem na bezpieczną, lokalną regulację małej pętli ogrzewania podłogowego, ale tylko wtedy, gdy zostanie wpięty we właściwe miejsce i poprawnie uruchomiony. W praktyce liczą się trzy rzeczy: pozycja na powrocie, wielkość ogrzewanej strefy i sensowne ustawienie głowicy. Poniżej pokazuję, jak zamontować zawór RTL tak, żeby działał stabilnie, nie przegrzewał podłogi i nie robił problemów przy odpowietrzaniu.
Najkrótsza droga do poprawnie działającej podłogówki z RTL
- RTL montuje się na powrocie z małej pętli, a nie na przypadkowym odcinku instalacji.
- Najlepiej sprawdza się przy jednej strefie, zwykle do 10 m², np. w łazience.
- Temperatura zasilania nie powinna przekraczać 60°C, a sam zawór zwykle pracuje w zakresie 10-50°C.
- Przed rozruchem trzeba instalację napełnić, odpowietrzyć i sprawdzić szczelność.
- Jeśli chcesz sterować kilkoma pomieszczeniami, częściej lepszy będzie układ mieszający albo rozdzielacz z automatyką.
Kiedy RTL ma sens, a kiedy lepiej go nie wybierać
Zawór RTL traktuję jako prosty ogranicznik temperatury powrotu. Działa dobrze wtedy, gdy mam do czynienia z jedną małą pętlą podłogową i zależy mi głównie na ochronie posadzki przed przegrzaniem, a nie na rozbudowanej automatyce całego domu. Tego typu rozwiązanie najczęściej trafia do łazienki, małej kuchni albo niewielkiego holu, gdzie ciepła podłoga ma być po prostu komfortowa.
W praktyce liczy się też skala. Przy powierzchni około 10 m² RTL zwykle ma jeszcze sens, ale przy większej strefie zaczynają się ograniczenia: trudniej utrzymać równomierną temperaturę, a reakcja układu staje się mniej przewidywalna. Danfoss opisuje takie zestawy właśnie jako rozwiązanie do małych, lokalnych obiegów, w których ważna jest stabilna ciepła posadzka, a nie pełne sterowanie całym budynkiem.
Najprościej mówiąc: gdy pętla jest krótka, jedna i dobrze wydzielona, RTL jest ekonomiczny i prosty. Gdy robi się z tego mała strefa w strefie albo kilka pomieszczeń, szukam już innego układu. To prowadzi wprost do pytania, gdzie taki zawór w ogóle powinien trafić.

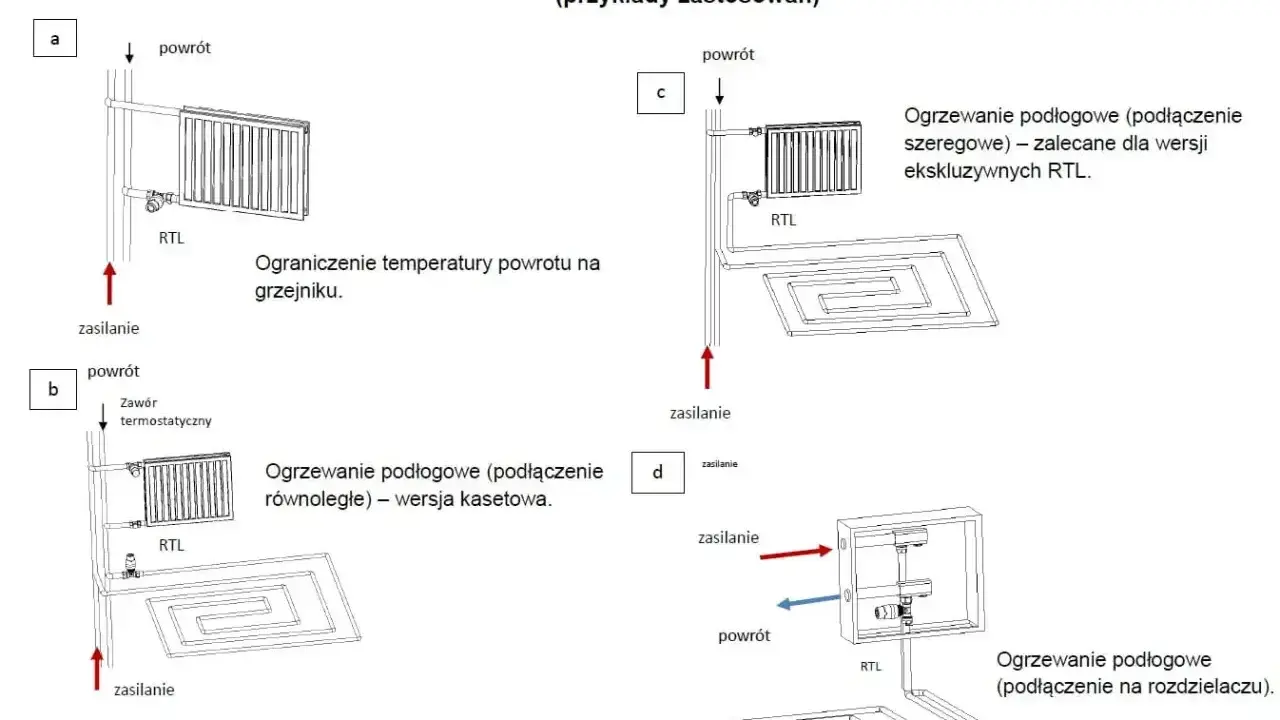

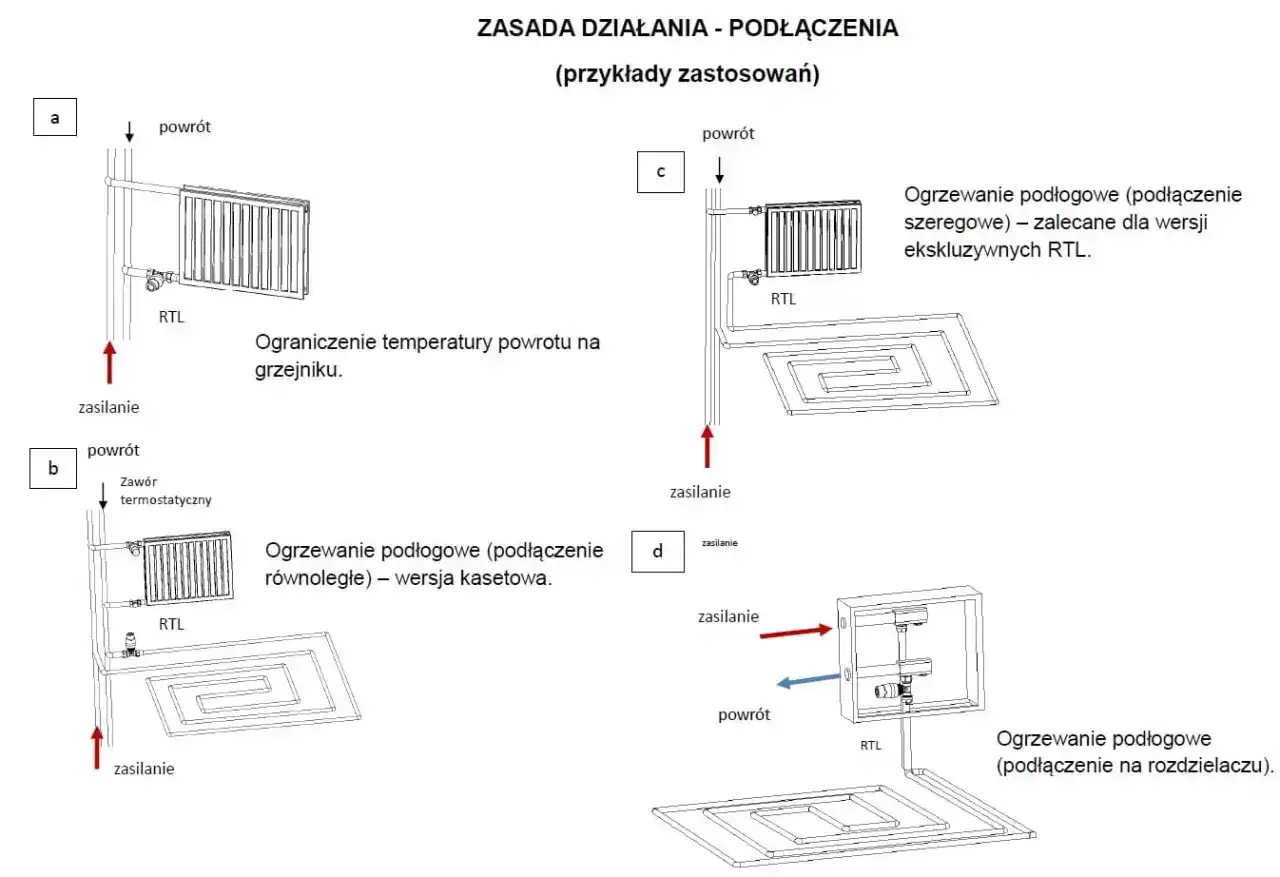

Gdzie wpiąć zawór RTL w instalacji
RTL montuję na powrocie z pętli ogrzewania podłogowego, czyli tam, gdzie woda po oddaniu ciepła wraca do instalacji. To ważne, bo zawór nie ma podawać gorącej wody w podłogę, tylko ograniczać temperaturę tego, co z niej wraca. W praktyce najczęściej wpinam go w szafce przy rozdzielaczu albo w postaci modułu ściennego z puszką podtynkową, jeśli użytkownik chce mieć łatwy dostęp do głowicy.
Przy doborze miejsca zwracam uwagę na prostą rzecz: głowica musi być dostępna po wykończeniu ściany lub zabudowy. Takie dwa warianty montażu są po prostu praktyczne, bo później nie trzeba kuć ściany tylko po to, by skorygować nastawę. W przypadku modułu ściennego dobrze jest też pamiętać o minimalnej wysokości osadzenia skrzynki, zwykle co najmniej 20 cm od podłogi.
Równie istotny jest kierunek przepływu. W praktyce trzymam się zasady, że medium powinno najpierw przejść przez pętlę grzewczą, a dopiero potem przez sam zawór. Tak właśnie opisują to producenci tacy jak Oventrop, i to podejście ma sens: zawór ma reagować na to, co wraca z podłogi, a nie na przypadkowy fragment instalacji. Jeśli pomylisz stronę zasilania z powrotem, układ będzie działał nerwowo albo wcale nie tak, jak trzeba.
Gdy miejsce i kierunek są już jasne, można przejść do właściwego montażu.
Jak zamontować zawór RTL krok po kroku
Przy samym montażu nie szukam skrótów. Lepiej poświęcić godzinę więcej niż potem walczyć z zapowietrzeniem albo zbyt wysoką temperaturą podłogi. Poniżej układ, którego trzymam się najczęściej przy małych obiegach podłogowych.
1. Przygotuj instalację i miejsce pracy
Najpierw wyłączam źródło ciepła, zamykam odpowiednie zawory i spuszczam ciśnienie z tej części obiegu, na której będę pracować. Jeśli instalacja ma pozostać szczelna tylko lokalnie, zabezpieczam resztę układu tak, żeby nie wpuścić powietrza do sąsiednich pętli. Na tym etapie przygotowuję też sam zawór, głowicę termostatyczną, złączki dopasowane do rur i podstawowe narzędzia.
2. Wstaw zawór w linię powrotną
Sam korpus wpinam na powrocie zgodnie z oznaczeniem producenta. Tu nie ma miejsca na intuicję: strzałka na obudowie i układ króćców mają zgadzać się z rzeczywistym kierunkiem przepływu. Jeśli montuję zestaw w szafce rozdzielacza, pilnuję też, by nie dociskać głowicy do ściany ani nie zasłaniać jej dekoracyjną zabudową.
3. Połącz pętlę podłogową i sprawdź szczelność
Po mechanicznym wpięciu zaworu podłączam pętlę podłogową i wszystkie połączenia dokręcam z wyczuciem, ale bez przesadnej siły. W instalacjach tego typu szczelność jest ważniejsza niż „mocne dociśnięcie” gwintu. Potem napełniam obieg, odpowietrzam go i robię próbę ciśnieniową. Jeśli gdziekolwiek pojawi się wilgoć, poprawiam połączenie od razu, zanim podłoga dostanie ciepło.
4. Ustaw głowicę i uruchom układ spokojnie
Na start zwykle ustawiam głowicę na maksymalne otwarcie albo na pozycję roboczą zalecaną przez producenta zestawu. W praktyce nie próbuję od razu „dokręcać” komfortu na oko. Lepiej dać układowi kilka cykli pracy i dopiero potem zejść do docelowej nastawy. RTL reaguje na temperaturę powrotu, więc zmiana nie jest natychmiastowa jak w zwykłym kranie.
Przeczytaj również: Ustawienia pieca Ferroli na pellet - temperatura, moc i tryb
5. Zrób pierwszy rozruch bez pośpiechu
Jeśli podłoga jest świeżo po wykonaniu, uruchamiam ją zgodnie z zaleceniami dla wylewki. W praktyce często spotyka się start od 20-25°C temperatury zasilania przez 3 dni, a potem podniesienie do temperatury projektowej na kolejne 4 dni, ale zawsze sprawdzam kartę techniczną systemu i rodzaj posadzki. Cement potrzebuje zwykle więcej czasu niż anhydryt, więc tu nie warto improwizować.
Takie podejście daje spokojny start i zmniejsza ryzyko, że od razu przegrzejesz warstwę wykończeniową. To właśnie ten etap najczęściej decyduje o tym, czy całość będzie działała równo, czy będzie wymagała ciągłych poprawek.
Najczęstsze błędy, które psują działanie zaworu
W montażu RTL widzę kilka błędów tak często, że niemal można je przewidzieć z góry. Największy problem to instalowanie zaworu po złej stronie obiegu, czyli nie na powrocie. Drugi klasyk to próba obsłużenia nim zbyt dużej powierzchni, jakby jeden zawór miał zastąpić cały układ mieszający.
Do tego dochodzi jeszcze kilka rzeczy, które na początku wyglądają niewinnie:
- Brak odpowietrzenia - układ niby grzeje, ale nierówno, a zawór reaguje z opóźnieniem.
- Zbyt wysoka temperatura zasilania - jeśli woda ma więcej niż około 60°C, RTL ma za ciężkie warunki pracy.
- Zasłonięta głowica - obudowa, meble albo ciasna zabudowa potrafią fałszować odczyt temperatury.
- Zbyt krótka lub źle zaprojektowana pętla - zawór ogranicza temperaturę, ale nie naprawi złego projektu podłogówki.
- Brak próby szczelności - najdroższy błąd, bo po wykończeniu naprawa robi się nieprzyjemna.
Ja zawsze zakładam, że RTL ma być prosty w obsłudze. Jeśli po montażu trzeba do niego ciągle zaglądać, to zwykle znaczy, że problem leży gdzieś wcześniej: w projekcie, w długości pętli albo w doborze całego układu. I właśnie dlatego warto uczciwie porównać go z inną opcją.
RTL czy układ mieszający
To pytanie wraca niemal zawsze, bo oba rozwiązania pilnują temperatury, ale robią to w inny sposób. RTL jest lokalny i prosty. Układ mieszający jest bardziej rozbudowany, ale daje większą kontrolę nad temperaturą zasilania całej podłogówki. Jeśli ktoś liczy na równą pracę kilku stref albo chce lepiej sterować komfortem w całym domu, sam RTL może okazać się zbyt skromny.
| Kryterium | RTL | Układ mieszający |
|---|---|---|
| Zakres zastosowania | Jedna mała pętla, zwykle do 10 m² | Większa podłogówka lub kilka stref |
| Stopień skomplikowania | Niski | Średni lub wysoki |
| Regulacja | Ogranicza temperaturę powrotu | Miesza wodę i stabilizuje zasilanie |
| Koszt i montaż | Zwykle tańszy i prostszy | Droższy, ale bardziej elastyczny |
| Kiedy wybrać | Mała łazienka, pojedyncza strefa, prosta modernizacja | Większa powierzchnia, kilka pomieszczeń, lepsza automatyka |
W praktyce wybieram RTL wtedy, gdy ma rozwiązać konkretny, mały problem i nie udawać czegoś więcej. Jeśli instalacja ma być częścią większego systemu, lepiej od razu pomyśleć o rozwiązaniu mieszającym albo o rozdzielaczu z automatyką. To droższe na starcie, ale zwykle mniej kapryśne w codziennym użyciu.
Gdy wybór jest już jasny, zostaje ostatni etap: pierwsze dni pracy i korekta nastaw.
Jak wyregulować instalację po pierwszym uruchomieniu
Po montażu nie oceniam RTL po jednej godzinie. Zawór ma bezwładność, a podłoga reaguje wolniej niż grzejnik. Dlatego pierwsze sprawdzenie robię dopiero po kilku cyklach grzania, kiedy posadzka i powrót ustabilizują się na mniej więcej stałym poziomie.
| Etap | Co robię | Na co patrzę |
|---|---|---|
| Pierwszy start | Ustawiam zawór szerzej, odpowietrzam obieg, zostawiam instalację do pracy | Czy pętla rusza równomiernie i nie ma wycieków |
| Stabilizacja | Obserwuję temperaturę podłogi i komfort w pomieszczeniu | Czy nie ma przegrzewania przy ścianach lub w strefie przy wejściu |
| Korekta | Zmniejszam lub zwiększam nastawę małymi krokami | Czy reakcja jest płynna, a nie skokowa |
Po pierwszym tygodniu sprawdzam też, czy głowica nadal ma swobodny dostęp, czy nic jej nie zasłania i czy układ nie złapał powietrza. Jeżeli podłoga w jednym miejscu wyraźnie stygnie, a w innym jest zbyt ciepła, nie próbuję ratować tego przypadkową korektą na ślepo. Najpierw wracam do odpowietrzenia i drożności obiegu.
Gdy wszystko działa stabilnie, RTL po prostu robi swoją robotę: trzyma temperaturę w ryzach, nie zwraca na siebie uwagi i pozwala korzystać z małej podłogówki bez nerwów.
Na co zwracam uwagę po kilku dniach pracy
Jeśli montaż był zrobiony poprawnie, po kilku dniach nie powinno być niespodzianek. Ja zawsze patrzę na trzy rzeczy: czy podłoga grzeje równomiernie, czy zawór nie wymaga ciągłego korygowania i czy instalacja nie wydaje dźwięków świadczących o powietrzu albo zbyt dużym oporze przepływu. To banalne, ale właśnie te objawy najczęściej pokazują, czy całość jest ustawiona dobrze.
W małej łazience albo w niewielkiej strefie RTL potrafi być rozwiązaniem bardzo praktycznym, o ile nie próbuje się z niego zrobić uniwersalnego regulatora dla całego domu. Jeśli trzymasz się właściwego miejsca montażu, rozsądnej powierzchni i spokojnego rozruchu, instalacja zwykle pracuje przewidywalnie. A gdy pojawia się potrzeba większej precyzji, po prostu wiesz już, że czas wyjść poza sam ogranicznik temperatury powrotu.
