Podłączenie rozdzielacza podłogówki to moment, w którym cała instalacja przestaje być zbiorem rur, a zaczyna pracować jak logiczny układ. W tym artykule pokazuję, jak rozpoznać właściwe elementy, kiedy potrzebna jest grupa mieszająca, jak ustawić przepływy i które błędy najczęściej psują komfort albo podnoszą zużycie energii. Dorzucam też praktyczne liczby, bo przy ogrzewaniu płaszczyznowym detale robią większą różnicę niż efektowne hasła.
Najkrócej, poprawny układ ma grzać równo i dawać się wyregulować
- Belka z przepływomierzami zwykle pracuje jako zasilanie, a belka z zaworami jako powrót.
- Pętle podłącza się przez złączki eurokonus, dopasowane do średnicy rury, najczęściej 16 x 2 mm.
- Przed zakryciem instalacji trzeba zrobić próbę szczelności i odpowietrzenie każdej pętli.
- Jeśli źródło ciepła podaje zbyt gorącą wodę, potrzebna jest grupa mieszająca i pompa obiegowa.
- W praktyce liczy się nie tylko sam montaż, ale też późniejsza regulacja przepływów.
Co decyduje o poprawnym podłączeniu rozdzielacza
Najpierw patrzę na to, czy rozdzielacz jest dobrany do konkretnej instalacji, a nie tylko „pasuje wymiarami”. W ogrzewaniu podłogowym rozdzielacz jest centrum całego układu: rozdziela wodę na pętle, zbiera ją z powrotem i pozwala każdą gałąź osobno wyregulować. Jeśli ten punkt jest źle zaplanowany, potem trudno naprawić problem samym kręceniem zaworami.
W dobrze przygotowanym zestawie szukam kilku rzeczy naraz: belki zasilającej i powrotnej, przepływomierzy, zaworów odcinających, odpowietrznika, spustu oraz miejsca na siłowniki. W domowych instalacjach spotyka się rozdzielacze na 2-12 obiegów, a przepływomierze często mają skalę 0-5 l/min. To nie są ozdobniki, tylko elementy, które później decydują o stabilności pracy całej podłogówki.
| Element | Do czego służy | Na co zwracam uwagę przy montażu |
|---|---|---|
| Belka zasilająca | Rozprowadza wodę do poszczególnych pętli | Zwykle ma przepływomierze i czytelne oznaczenia obiegów |
| Belka powrotna | Zbiera wodę wracającą z pętli | Tu najczęściej montuje się zawory regulacyjne i siłowniki |
| Eurokonus | Łączy rurę pętli z rozdzielaczem | Średnica musi pasować do rury, np. 16 x 2 mm |
| Odpowietrznik i spust | Ułatwiają napełnianie, odpowietrzanie i serwis | Muszą być dostępne po zabudowie szafki |
| Szafka rozdzielacza | Chroni elementy i porządkuje instalację | Ważny jest swobodny dostęp do zaworów i odczytów |
Ja zawsze sprawdzam jeszcze jedną rzecz: czy układ ma serwisowy sens po zamknięciu ścian i podłóg. Jeśli do rozdzielacza nie da się wygodnie podejść, każda przyszła regulacja będzie uciążliwa. Ten etap prowadzi wprost do pytania, jak taki rozdzielacz podłączyć w praktyce, bez pomyłek i skrótów.
Jak wygląda podłączenie krok po kroku
Jeżeli układ jest dobrze zaprojektowany, sam montaż jest logiczny, ale nie lubi pośpiechu. Najpierw ustawiam rozdzielacz w szafce lub na wspornikach, potem sprawdzam, która belka jest zasilająca, a która powrotna. To ważne, bo pomylenie ich od razu psuje regulację i utrudnia późniejsze sterowanie strefami.
- Mocuję rozdzielacz stabilnie i w poziomie. To ułatwia odpowietrzanie i czytelny odczyt przepływów.
- Podłączam zasilanie i powrót ze źródła ciepła. Króćce główne muszą trafić do właściwych belek, a nie „gdzie pasuje”.
- Łączę pętle z rozdzielaczem przez eurokonus. Dobór średnicy musi odpowiadać rurze, inaczej ryzykuję nieszczelność.
- Opisuję każdą pętlę. Salon, korytarz, łazienka czy sypialnia powinny być oznaczone od razu, zanim wszystko zniknie w zabudowie.
- Odpowietrzam i napełniam instalację. Każdą pętlę warto przepłukać osobno, bo powietrze w podłogówce potrafi udawać awarię pompy.
- Robię próbę szczelności przed zalaniem wylewki. Nawet jeśli elementy mają wysoką deklarowaną wytrzymałość, całą instalację sprawdzam zgodnie z dokumentacją systemu.
W praktyce nie podłączam siłowników jako pierwszego kroku. Najpierw chcę mieć układ odpowietrzony, szczelny i wstępnie zrównoważony, dopiero potem dokładam automatyczne sterowanie. To drobiazg, ale oszczędza sporo nerwów przy uruchomieniu.

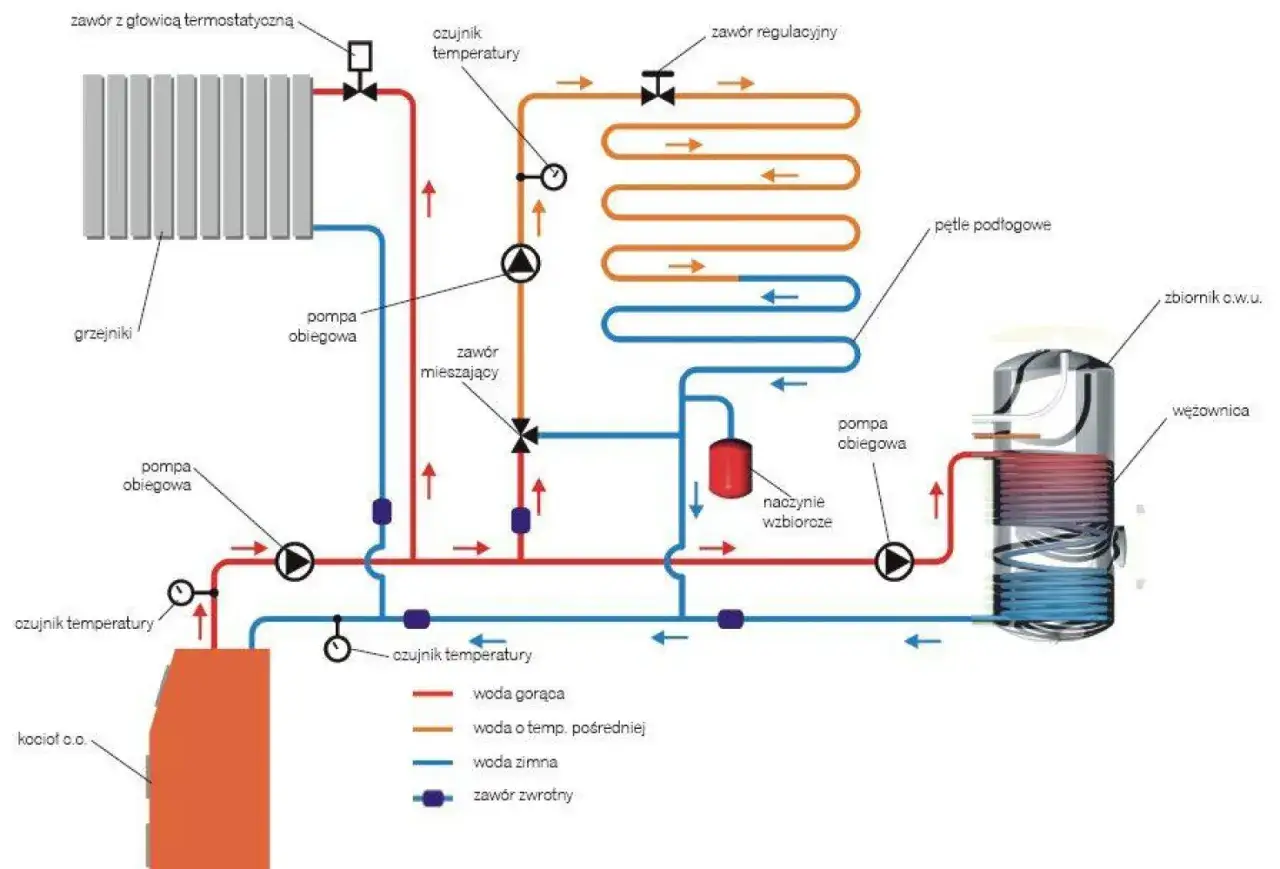

Kiedy potrzebna jest grupa mieszająca i pompa
To jeden z tych tematów, które najczęściej decydują o tym, czy podłogówka będzie działała dobrze, czy tylko „jakoś”. Jeśli źródło ciepła pracuje już niskotemperaturowo, na przykład w układzie z pompą ciepła albo dobrze ustawionym kotłem kondensacyjnym, połączenie bywa prostsze. Gdy jednak instalacja ma też grzejniki albo kocioł podaje wyższą temperaturę, sam rozdzielacz nie wystarczy.
Wtedy potrzebna jest grupa mieszająca, czyli zestaw, który obniża temperaturę wody kierowanej do pętli. W praktyce celuje się zwykle w okolice 35-45°C, a w jednym z typowych układów projektowych spotyka się przykład 45/35°C przy wyższych parametrach źródła ciepła. To ma znaczenie, bo ogrzewanie podłogowe działa komfortowo i bezpiecznie właśnie przy niższych temperaturach.
| Typ podłączenia | Kiedy ma sens | Co zwykle jest potrzebne |
|---|---|---|
| Bezpośrednie | Źródło ciepła pracuje niskotemperaturowo i projekt to przewiduje | Rozdzielacz, zawory odcinające, poprawne sterowanie, brak przegrzewania wody |
| Z grupą mieszającą | Kocioł lub instalacja daje zbyt wysoką temperaturę dla podłogówki | Zawór mieszający, pompa obiegowa, ograniczenie temperatury zasilania |
| Układ mieszany | W domu są i grzejniki, i ogrzewanie podłogowe | Osobny obieg dla podłogówki oraz rozdzielenie stref pracy |
Tu nie chodzi wyłącznie o wygodę. Zbyt gorąca woda w podłodze może podnieść temperaturę powierzchni ponad rozsądny poziom, a w praktyce celuję w około 29°C w strefach mieszkalnych i do 33°C w łazienkach. Dobrze ustawiony mieszacz chroni więc nie tylko komfort, ale też samą posadzkę i trwałość całego układu.
Jak ustawić przepływy, żeby pętle grzały równo
Po montażu najważniejsza nie jest już siła dokręcenia złączki, tylko równowaga hydrauliczna. To brzmi technicznie, ale oznacza po prostu tyle: każda pętla ma dostać tyle wody, ile potrzebuje, a nie tyle, ile akurat „uda się przepchnąć”. Właśnie dlatego przepływomierze na belce zasilającej są tak ważne.
Ja zwykle zaczynam od najdłuższej pętli, bo ona ma największe opory. Krótsze obiegi przydławiam stopniowo, zamiast od razu przymykać wszystko na oko. Jeśli rozdzielacz ma skalę 0-5 l/min, to właśnie po to, żeby nie zgadywać, tylko ustawić realny przepływ dla konkretnego pomieszczenia.
- Najpierw odpowietrzam, potem reguluję. Powietrze potrafi fałszować cały obraz pracy instalacji.
- Ustalam pętlę referencyjną. Zazwyczaj wybieram najdłuższy obieg jako punkt odniesienia.
- Nie wyrównuję wszystkiego do jednego numeru. Pętla w małej łazience i pętla w salonie prawie nigdy nie pracują identycznie.
- Sprawdzam temperaturę po kilku godzinach pracy. Podłogówka reaguje wolniej niż grzejniki, więc korekty wymagają cierpliwości.
- Po montażu siłowników wracam jeszcze raz do nastaw. Automatyka nie zastępuje balansu, tylko go dopracowuje.
| Objaw | Co to zwykle oznacza | Co robię najpierw |
|---|---|---|
| Jeden pokój grzeje słabiej | Za mały przepływ albo powietrze w pętli | Odpowietrzam obieg i lekko podnoszę przepływ |
| Instalacja szumi | Za duży przepływ lub zbyt mocna pompa | Obniżam przepływ i sprawdzam nastawy pompy |
| Podłoga robi się zbyt ciepła | Za wysoka temperatura zasilania | Sprawdzam mieszacz i ograniczenie temperatury |
| Układ długo się nagrzewa | Problem z odpowietrzeniem, balansem albo sterowaniem | Sprawdzam kolejno pętle, przepływy i pracę pompy |
W podłogówce lepiej pracuje drobna korekta niż gwałtowne ruchy. Jeśli coś grzeje nierówno, zwykle nie naprawiam tego jednym dużym ruchem na wszystkich zaworach, tylko koryguję po kolei i notuję zmiany. To jedna z tych rzeczy, które brzmią banalnie, ale realnie poprawiają efekt końcowy.
Najczęstsze błędy, które psują całą instalację
Najwięcej problemów widzę nie w samym rozdzielaczu, tylko w tym, co dzieje się wokół niego. Dobrze dobrany zestaw można popsuć kilkoma prostymi błędami montażowymi, a potem długo szukać winy w kotle, pompie albo sterowniku. W praktyce winny bywa po prostu pośpiech.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Zamiana zasilania z powrotem | Regulacja działa odwrócone albo wcale nie działa tak, jak trzeba | Sprawdzam oznaczenia belek przed podłączeniem rur |
| Brak grupy mieszającej przy wysokiej temperaturze źródła | Przegrzewanie podłogi i niestabilna praca | Dopasowuję układ do realnej temperatury zasilania |
| Za długa pętla | Duży spadek ciśnienia i słabe grzanie | Trzymam się założeń projektowych, a przy wielu systemach nie przekraczam 150 m na pętlę |
| Brak próby szczelności | Ryzyko kosztownej awarii po zalaniu wylewki | Testuję instalację przed zakryciem i nie skracam tego etapu |
| Niepasujące złączki | Nieszczelność albo uszkodzenie rury | Dobieram eurokonus i średnicę dokładnie do systemu rur |
| Brak dostępu serwisowego | Każda regulacja staje się kłopotliwa | Szafka i zawory muszą być dostępne po zakończeniu prac |
Jeśli miałbym wskazać jeden błąd, który najbardziej mści się po czasie, to byłoby nim właśnie zignorowanie dostępu serwisowego. Instalacja może działać miesiącami, ale gdy przyjdzie moment korekty albo awaria siłownika, brak miejsca przy rozdzielaczu zamienia prostą czynność w remont pół kotłowni. To nie jest detal estetyczny, tylko praktyczny.
Co sprawdzić po uruchomieniu i po pierwszym sezonie
Po pierwszym uruchomieniu nie zamykam tematu na stałe. Wracam do instalacji po kilku godzinach, potem po 2-3 dniach i jeszcze raz po pierwszym sezonie grzewczym. To zwykle wystarcza, żeby wychwycić drobne rozjazdy w przepływach, pracę odpowietrzenia albo potrzebę lekkiej korekty krzywej grzewczej.
- Czy wszystkie pętle są odpowietrzone i pracują bez szumów.
- Czy ciśnienie w instalacji nie spada bez wyraźnej przyczyny.
- Czy przepływy na belce nie wymagają korekty po kilku dniach pracy.
- Czy siłowniki domykają i otwierają obiegi bez opóźnień.
- Czy rozdzielacz pozostaje suchy, a połączenia nie pokazują śladów zawilgocenia.
- Czy po dosuszeniu budynku nie trzeba skorygować temperatury zasilania lub harmonogramu sterowania.
Najlepsze instalacje, jakie widzę, nie są „najbardziej skomplikowane”, tylko najlepiej wyregulowane. Jeśli układ ma sensowną temperaturę zasilania, dobrze podłączony rozdzielacz i cierpliwie ustawione przepływy, podłogówka pracuje cicho, równomiernie i bez codziennego dłubania przy zaworach. Właśnie o taki efekt chodzi od początku.
