Bezpieczna instalacja elektryczna opiera się na kilku różnych zabezpieczeniach, a wyłącznik różnicowoprądowy jest jednym z ważniejszych. Poniżej wyjaśniam, co to jest wyłącznik różnicowoprądowy, jak działa, kiedy naprawdę pomaga w domu i czym różni się od zwykłego bezpiecznika. Dorzucam też praktyczne wskazówki doboru, żeby łatwiej ocenić, czy w Twojej rozdzielnicy wszystko ma sens.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Różnicówka nie chroni przed wszystkim - jej zadaniem jest wykrycie prądu upływu i szybkie odcięcie zasilania.
- Najczęściej spotykana czułość w domu to 30 mA, bo służy ochronie ludzi przed porażeniem.
- To nie to samo co wyłącznik nadprądowy - nadprądowy pilnuje przeciążenia i zwarcia, a różnicówka pilnuje niebezpiecznego „uciekania” prądu.
- Typ urządzenia ma znaczenie - w nowoczesnych instalacjach często lepiej sprawdza się typ A niż prosty typ AC.
- Częste wyzwalanie zwykle oznacza problem z urządzeniem, wilgocią, instalacją albo błędnym podłączeniem, a nie „zbyt czułą” różnicówkę.
- Test przyciskiem T nie jest ozdobą - to podstawowa, szybka kontrola działania urządzenia.

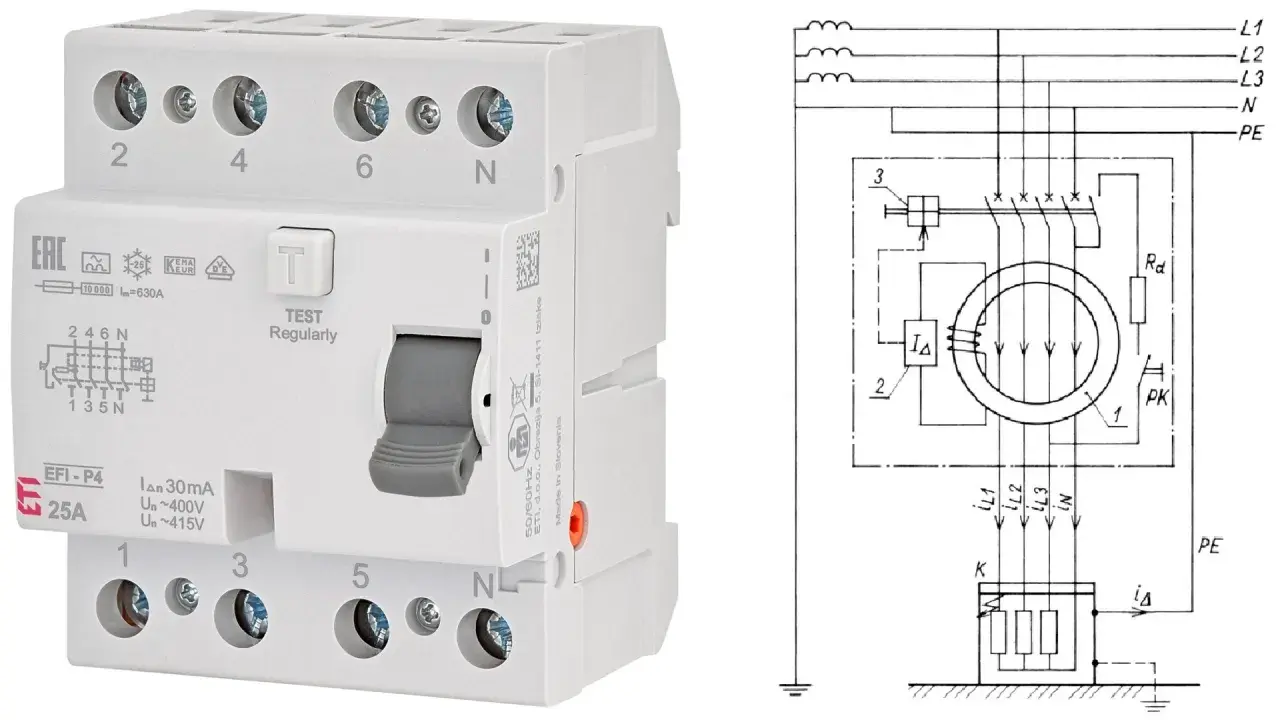

Jak działa wyłącznik różnicowoprądowy
Najprościej mówiąc, ten element porównuje prąd płynący do obwodu z prądem wracającym z obwodu. Jeśli wszystko jest w porządku, wartości się równoważą. Gdy część prądu „ucieka” inną drogą - przez uszkodzoną izolację, wilgoć, metalową obudowę albo ciało człowieka - urządzenie wykrywa różnicę i odłącza zasilanie.
W środku działa to na zasadzie pomiaru sumy prądów w przewodach. W praktyce oznacza to, że różnicówka nie reaguje na samo korzystanie z czajnika czy wiertarki, tylko na sytuację, w której prąd zaczyna płynąć tam, gdzie nie powinien. Ja zawsze tłumaczę to tak: to nie jest strażnik od „za dużego poboru”, tylko od „znikającego prądu”.
To ważne, bo wiele osób myli różnicówkę z zabezpieczeniem przeciążeniowym. Ten pierwszy element ma chronić przed skutkami upływu prądu, ale nie zastąpi ochrony przed zwarciem i przeciążeniem. Skoro już wiadomo, co dokładnie wykrywa, łatwiej zrozumieć, po co montuje się go w konkretnych obwodach.
Dlaczego w domu to zabezpieczenie robi różnicę
W mieszkaniu i domu różnicówka ma największy sens tam, gdzie rośnie ryzyko kontaktu z wodą, wilgocią albo sprzętem z metalową obudową. Dlatego tak często spotyka się ją w łazience, kuchni, pralni, garażu, przy gniazdach zewnętrznych i w obwodach ogrodowych. To szczególnie praktyczne przy elektronarzędziach, przedłużaczach, pompach, myjkach i sprzętach, które pracują w trudniejszych warunkach niż zwykła lampka w salonie.
- Chroni ludzi - jeśli pojawi się niebezpieczny upływ prądu, urządzenie ma odciąć zasilanie zanim sytuacja stanie się groźna.
- Pomaga ograniczyć skutki uszkodzeń - przy przetartej izolacji albo zawilgoceniu nie pozwala, by awaria rozwijała się dalej.
- Ma znaczenie przy nowoczesnej elektronice - zasilacze impulsowe, ładowarki i niektóre AGD potrafią generować upływy, które warto kontrolować rozsądnie dobranym zabezpieczeniem.
- Nie jest luksusem - w wielu domach to dziś standard, a nie dodatkowy gadżet do rozdzielnicy.
W praktyce domowej najczęściej spotyka się czułość 30 mA, bo to poziom używany jako ochrona uzupełniająca przed porażeniem. Wyższe wartości, na przykład 300 mA, częściej stosuje się jako ochronę przeciwpożarową niż jako zabezpieczenie samego człowieka. To prowadzi do prostej, ale ważnej różnicy między różnymi elementami instalacji.
Czym różni się od bezpiecznika i wyłącznika nadprądowego
W rozdzielnicy te urządzenia często stoją obok siebie, więc łatwo wrzucić je do jednego worka. To błąd. Każde z nich robi coś innego i właśnie dlatego instalacja działa bezpiecznie jako całość.
| Element | Na co reaguje | Co chroni | Najkrócej mówiąc |
|---|---|---|---|
| Wyłącznik różnicowoprądowy | Na prąd upływu i różnicę między przewodem fazowym a neutralnym | Ludzi i częściowo instalację przed skutkami uszkodzeń | Odłącza zasilanie, gdy prąd „ucieka” nie tam, gdzie powinien |
| Wyłącznik nadprądowy | Na przeciążenie i zwarcie | Przewody i obwód | Chroni przed zbyt dużym prądem w instalacji |
| Bezpiecznik topikowy | Na przeciążenie i zwarcie | Obwód, podobnie jak wyłącznik nadprądowy | Działa jednorazowo i wymaga wymiany wkładki |
| RCBO | Na upływ, przeciążenie i zwarcie | Cały pojedynczy obwód | Łączy funkcję różnicówki i zabezpieczenia nadprądowego |
Jeśli mam uprościć to do jednego zdania, powiedziałbym tak: wyłącznik nadprądowy pilnuje, żeby prąd nie był za duży, a różnicówka pilnuje, żeby nie znikał w niebezpieczny sposób. RCBO łączy obie funkcje w jednym module i bywa bardzo wygodny przy modernizacji rozdzielnicy. Gdy rozpozna się tę różnicę, wybór rodzaju zabezpieczenia staje się dużo mniej przypadkowy.
Jakie typy różnicówek spotyka się najczęściej
Nie każdy wyłącznik różnicowoprądowy działa tak samo, bo dziś instalacje są dużo bardziej „elektroniczne” niż kiedyś. Właśnie dlatego typ urządzenia trzeba dopasować do odbiorników, a nie tylko do ceny czy miejsca w rozdzielnicy. W starych, prostych obwodach czasem wystarcza typ AC, ale przy nowoczesnym AGD i elektronice częściej sens ma typ A.
| Typ | Gdzie ma sens | Na co zwrócić uwagę |
|---|---|---|
| AC | Prostsze obwody z klasycznymi odbiornikami | Może być zbyt ograniczony dla urządzeń z elektroniką |
| A | Większość domowych obwodów, AGD, elektronika użytkowa | To często bezpieczniejszy wybór w nowoczesnym domu |
| F | Wybrane urządzenia z bardziej złożoną elektroniką i napędami | Przydaje się tam, gdzie zwykły typ A bywa za mało odporny na charakter odbiornika |
| B | Falowniki, fotowoltaika, ładowarki do aut, instalacje z prądem stałym | To rozwiązanie specjalistyczne, zwykle wymagające świadomego doboru przez elektryka |
Warto pamiętać też o czułości, czyli o tym, przy jakim prądzie różnicowym urządzenie zadziała. W domu najczęściej spotyka się 30 mA, bo to poziom związany z ochroną przeciwporażeniową. 300 mA stosuje się częściej tam, gdzie ważniejsze jest ograniczenie ryzyka pożaru niż ochrona samego użytkownika. Ja nie wybieram różnicówki „na zapas”, tylko pod konkretny obwód i konkretne odbiorniki - inaczej łatwo kupić urządzenie poprawne na papierze, ale nietrafione w praktyce.
Dlaczego różnicówka wybija i co z tym zrobić
Jeśli zabezpieczenie często się wyzwala, pierwsza myśl zwykle brzmi: „urządzenie jest za czułe”. W praktyce to rzadko najlepsza diagnoza. Częściej problem leży w jednym z trzech miejsc: uszkodzonym sprzęcie, zawilgoceniu albo błędzie w samej instalacji.
- Odłącz wszystkie urządzenia z chronionego obwodu.
- Załącz zabezpieczenie i sprawdź, czy nadal wybija bez obciążenia.
- Podłączaj sprzęty pojedynczo, żeby znaleźć winowajcę.
- Jeśli problem wraca nawet bez podłączonych odbiorników, szukaj usterki w obwodzie lub w rozdzielnicy.
- Jeżeli w domu są ładowarki, komputery, zasilacze i nowoczesne AGD, pamiętaj, że niewielkie upływy potrafią się sumować.
Najczęstsze przyczyny to wilgoć w puszce albo gnieździe, uszkodzony przewód, zużyty sprzęt, błędnie połączone przewody neutralne między obwodami oraz odbiornik, który po prostu nie współpracuje dobrze z danym typem zabezpieczenia. Czasem problem ujawnia się po remoncie, czasem po podłączeniu nowego urządzenia, a czasem dopiero po deszczu w ogrodzie. Jeśli różnicówka wybija bez wyraźnej przyczyny, nie traktowałbym tego jako irytującego kaprysu, tylko jako sygnał diagnostyczny. To prowadzi do ostatniej, bardzo praktycznej kwestii: jak sprawdzić, czy cała ochrona działa tak, jak powinna.
Co sprawdzam, żeby mieć pewność, że ochrona działa naprawdę
Najprostszy test to przycisk oznaczony zwykle jako T albo Test na obudowie urządzenia. Po jego naciśnięciu różnicówka powinna odłączyć zasilanie chronionego obwodu. Jeśli nie reaguje, instalacja wymaga sprawdzenia przez elektryka, bo wtedy urządzenie może wyglądać poprawnie, ale nie spełniać swojej roli.
- Sprawdzaj przycisk testowy regularnie i zgodnie z instrukcją producenta.
- Nie mieszaj przewodów neutralnych między obwodami chronionymi osobnymi zabezpieczeniami.
- Opisuj obwody w rozdzielnicy, bo przy awarii oszczędza to czas i nerwy.
- Przy modernizacji nie patrz tylko na cenę - typ A, F albo B może być po prostu właściwszy dla konkretnego obciążenia.
- Jeśli masz fotowoltaikę, ładowarkę EV albo dużo elektroniki, dobór zabezpieczeń warto zostawić osobie, która rzeczywiście czyta schematy, a nie zgaduje.
Ja traktuję różnicówkę jako ostatnią linię obrony, a nie usprawiedliwienie dla byle jakiej instalacji. Dobrze dobrana, poprawnie podłączona i regularnie testowana działa latami bez zwracania na siebie uwagi, a odezwać się powinna dopiero wtedy, gdy coś naprawdę przestaje być bezpieczne.
