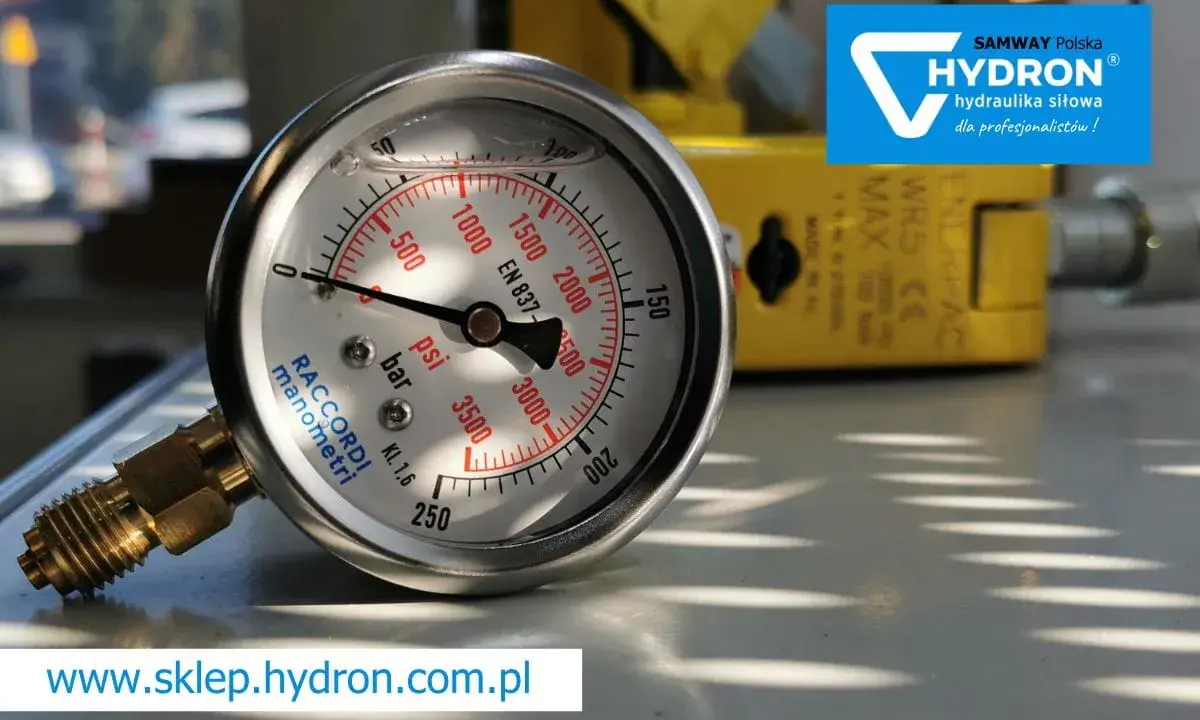

Manometr jest jednym z tych elementów instalacji, które łatwo zlekceważyć, dopóki coś nie zacznie pracować nierówno, głośno albo zbyt słabo. W praktyce to prosty wskaźnik, który pokazuje, czy ciśnienie w układzie jest bezpieczne i zgodne z założeniami. W tym artykule wyjaśniam, do czego służy manometr, jak go czytać, gdzie ma największe znaczenie w hydraulice i jak dobrać model, który naprawdę pomaga w kontroli instalacji.
Najważniejsze rzeczy o manometrze, które warto znać od razu
- Manometr pokazuje ciśnienie w układzie, więc pozwala szybko ocenić, czy instalacja działa prawidłowo.
- W hydraulice najważniejsze jest dobranie właściwego zakresu skali, a nie sama obecność zegara.
- W wielu instalacjach domowych sprawdza się zakres około 0-4 bar, a w hydraulice siłowej często znacznie wyższy.
- Odczyt ma sens tylko wtedy, gdy manometr pasuje do medium, temperatury i poziomu drgań.
- Zbyt szeroka skala często bardziej przeszkadza niż pomaga, bo utrudnia zauważenie realnych odchyleń ciśnienia.
Co właściwie pokazuje manometr
Manometr mierzy ciśnienie względne, czyli różnicę między ciśnieniem w układzie a ciśnieniem otoczenia. Dzięki temu można ocenić, czy pompa, przewód, filtr albo siłownik pracują w normalnym zakresie, czy coś zaczyna wymagać reakcji. To pozornie prosty odczyt, ale w praktyce daje bardzo dużo informacji o stanie instalacji.
W codziennym użyciu najczęściej spotkasz tarcze opisane w barach, choć zdarzają się też MPa, kPa albo psi. Dla użytkownika domowego ważniejsze od samej jednostki jest to, czy wskazanie da się wygodnie odczytać w realnym zakresie pracy układu. Jeśli skala jest źle dobrana, nawet dobry przyrząd traci sens.
Warto też pamiętać, że manometr nie jest barometrem. Barometr pokazuje ciśnienie atmosferyczne, a manometr służy do kontroli ciśnienia w zamkniętym układzie. Gdy potrzebujesz pomiaru poniżej ciśnienia atmosferycznego, w grę wchodzi wakuometr albo manowakuometr. To właśnie ta różnica sprawia, że manometr tak dobrze sprawdza się w diagnostyce hydrauliki i instalacji technicznych.
W praktyce jeden odczyt potrafi powiedzieć więcej niż długi opis problemu. Jeśli na tarczy widać coś niepokojącego, to zwykle jest to pierwszy sygnał, że układ trzeba sprawdzić szerzej.
Gdzie przydaje się w hydraulice i instalacjach domowych
W hydraulice manometr nie jest ozdobą tablicy, tylko narzędziem kontrolnym. Widzisz go przy pompach, rozdzielaczach, filtrach, siłownikach, grupach pompowych i w wielu instalacjach grzewczych, gdzie ciśnienie mówi więcej o stanie układu niż sama temperatura. W domu pomaga pilnować, czy kocioł, obieg grzewczy albo układ z wodą pracują w zakresie zalecanym przez producenta.
| Zastosowanie | Typowy zakres skali | Co daje odczyt |
|---|---|---|
| Instalacja grzewcza | około 0-4 bar | Szybka ocena napełnienia i bezpieczeństwa pracy, zwykle w okolicy 1-2 bar |
| Hydraulika siłowa | często 0-400 bar lub więcej | Kontrola obciążenia, pracy pompy i stanu całego układu |
| Układ filtracyjny | zależnie od aplikacji | Pomiar spadku ciśnienia, który może wskazywać na zabrudzenie filtra |
| Serwis pomp i osprzętu | od kilku do kilkuset bar | Wykrywanie nieszczelności, spadków wydajności i błędów regulacji |
W hydraulice siłowej manometr pracuje często w trudniejszych warunkach niż w domu. Drgania, pulsacje i zmienne obciążenie potrafią utrudnić odczyt, dlatego modele z wypełnieniem gliceryną są tak popularne. Taki płyn tłumi ruch wskazówki i sprawia, że pomiar jest czytelniejszy.
To prowadzi do ważnego wniosku: samo to, że przyrząd „jest”, nie znaczy jeszcze, że realnie pomaga. Najpierw trzeba dobrać go do miejsca pracy, a dopiero potem patrzeć na wygląd czy cenę.
Jak dobrać zakres i typ do konkretnego układu
Ja przy doborze zawsze zaczynam od jednego pytania: jakie ciśnienie jest normalne w czasie pracy, a jakie pojawia się tylko chwilowo? To ważniejsze niż sama średnica tarczy. Jeśli układ pracuje zwykle przy 2 barach, manometr 0-10 bar będzie zbyt „gruby” w odczycie; zakres 0-4 bar albo 0-6 bar pokaże dużo więcej.
- Zakres skali - normalne ciśnienie pracy powinno wypadać mniej więcej w środkowej części tarczy, nie przy samym początku i nie przy końcu.
- Przyłącze - gwint, średnica i pozycja wejścia muszą pasować do instalacji; tu najczęściej pomyłki kosztują najwięcej czasu.
- Średnica tarczy - 63 mm wystarcza w wielu zastosowaniach, ale 100 mm bywa wygodniejsze tam, gdzie odczyt ma być szybki z dystansu.
- Wypełnienie - gliceryna pomaga w układach z drganiami i pulsacjami, bo stabilizuje wskazówkę.
- Materiał obudowy i elementu pomiarowego - ma znaczenie, gdy medium jest wymagające albo układ pracuje w trudniejszych warunkach.
- Dokładność - jeśli pomiar ma wspierać serwis albo bezpieczeństwo, nie traktuj jej jako dodatku; zbyt duży błąd wskazania szybko psuje diagnostykę.
W praktyce ważne jest też, by nie kupować manometru „na zapas” z ogromnym zakresem. Zbyt szeroka skala wygląda bezpiecznie, ale zabiera czytelność dokładnie tam, gdzie najbardziej jej potrzebujesz. To prosty błąd, a widzę go zaskakująco często.
Dobra skala to połowa sukcesu. Druga połowa to poprawny odczyt i umiejętność wychwycenia zmian, które naprawdę coś znaczą.
Jak odczytać wskazanie i zinterpretować zmiany
Odczyt manometru powinien być szybki, ale nie pobieżny. Najpierw patrzę, czy wskazówka stoi stabilnie, czy drży. Drgania zwykle oznaczają pulsacje w układzie albo brak tłumienia, a niekoniecznie natychmiastową awarię.
Potem sprawdzam trzy rzeczy: jednostkę, zakres i pozycję wskazówki względem stref roboczych. W instalacji domowej interesuje mnie zwykle okolica 1-2 bar, natomiast w hydraulice siłowej wartość zależy już od konkretnego obciążenia i zadania układu. Jeśli ciśnienie spada po uruchomieniu pompy, szukam przyczyny w nieszczelności, zapchanym filtrze, zużytej pompie albo błędzie w regulacji.
- odczytuj skalę z poziomu wzroku, żeby nie przekręcać wyniku optycznie;
- nie oceniaj stanu instalacji po jednym krótkim skoku wskazówki, jeśli układ jest pulsacyjny;
- porównuj pomiar z wartością zalecaną przez producenta, a nie tylko z tym, co „zwykle było”;
- po wyłączeniu układu obserwuj, czy wskazówka wraca do zera - jeśli nie, przyrząd może być uszkodzony albo rozkalibrowany;
- jeśli tarcza ma kolorowe pola, traktuj je jako orientację, a nie jako jedyny wyznacznik bezpieczeństwa.
Taki odczyt daje więcej niż sam numer na tarczy, bo pokazuje zachowanie całego układu. To właśnie z zachowania, a nie tylko z jednej wartości, najczęściej wynika sensowna diagnoza.
Najczęstsze błędy przy montażu i użytkowaniu
Najwięcej problemów nie wynika z samego manometru, tylko z tego, że dobrano go albo zamontowano bez myślenia o warunkach pracy. W hydraulice to szybko wychodzi: wskazówka drży, zakres jest nieczytelny, a pomiar nie pomaga w diagnozie.
- Zbyt duży zakres - jeśli instalacja pracuje przy niskim ciśnieniu, szeroka skala ukrywa małe, ale ważne odchylenia.
- Zły gwint lub pozycja przyłącza - montaż na siłę kończy się przeciekiem albo koniecznością stosowania przypadkowych przejściówek.
- Brak ochrony przed drganiami - w dynamicznych układach wskazówka bez tłumienia bywa prawie nie do odczytu.
- Nieodpowiednie medium - część manometrów nie lubi agresywnych cieczy, wysokiej temperatury lub zanieczyszczeń.
- Brak okresowej kontroli - jeśli przyrząd raz został zamontowany, to jeszcze nie znaczy, że wskazuje poprawnie po miesiącach pracy.
- Ignorowanie stanu wizualnego - zaparowana tarcza, pęknięta szybka albo wygięta wskazówka to sygnał, że nie ma sensu ufać odczytowi bez sprawdzenia.
Z mojego doświadczenia najbardziej zdradliwy jest błąd pierwszy: zły zakres. Resztę zwykle widać wcześniej, a zbyt szeroka skala potrafi przez długi czas udawać, że wszystko jest w porządku.
Kiedy sam zegar przestaje wystarczać, warto sięgnąć po inny typ pomiaru, zamiast próbować wycisnąć z niego więcej, niż potrafi pokazać.
Kiedy zwykły manometr to za mało
Klasyczny manometr świetnie nadaje się do szybkiego odczytu, ale nie rozwiązuje wszystkich problemów. Jeśli chcesz monitorować dwa punkty i patrzeć na różnicę ciśnień, lepszy będzie manometr różnicowy. Jeżeli potrzebujesz sygnału dla sterownika albo rejestracji danych, praktyczniejszy bywa czujnik ciśnienia lub przetwornik.
- Manometr różnicowy - pokazuje różnicę między dwoma punktami układu, co jest bardzo przydatne przy filtrach i diagnostyce spadków ciśnienia.
- Czujnik ciśnienia - zamienia ciśnienie na sygnał elektryczny, więc może współpracować z automatyką.
- Przetwornik ciśnienia - przydaje się wtedy, gdy pomiar ma trafiać do systemu sterowania, alarmu lub rejestratora.
- Wersja z tłumieniem pulsacji - pomaga w układach, gdzie zwykła wskazówka zachowuje się zbyt nerwowo.
W praktyce nie chodzi o to, by zawsze wybierać bardziej zaawansowane rozwiązanie. Chodzi o to, by pomiar odpowiadał zadaniu: szybka kontrola, serwis, automatyka albo diagnostyka filtracji. Dopiero od tego zależy właściwy wybór.
Gdy układ wymaga już czegoś więcej niż prosty odczyt mechaniczny, najlepiej traktować manometr jako punkt wyjścia, a nie jako ostatni etap pomiaru.
Jedna zasada, która upraszcza wybór od pierwszego montażu
Gdybym miał zostawić tylko jedną regułę, byłaby banalnie praktyczna: dobierz manometr tak, aby normalne ciśnienie pracy wypadało w środku skali. To jeden z tych szczegółów, które naprawdę zmieniają jakość odczytu. Przyrząd staje się czytelny, łatwiej zauważyć odchylenie i mniej kusi, żeby zgadywać zamiast mierzyć.
- dla instalacji domowych i grzewczych często sprawdza się niższa skala, zwykle w okolicy 0-4 bar;
- w hydraulice siłowej częściej potrzebne są zakresy rzędu 0-400 bar lub podobne, zależnie od maszyny i obciążenia;
- jeśli układ pracuje skokowo, szukaj wersji odpornej na drgania albo z tłumieniem;
- jeśli pomiar ma znaczenie dla bezpieczeństwa, nie oszczędzaj na czytelności i regularnej kontroli stanu przyrządu.
To właśnie dlatego manometr ma sens nie tylko jako prosty zegar na instalacji, ale jako realne narzędzie kontroli. Dobrze dobrany oszczędza czas, pomaga wykryć problem wcześniej i daje spokój przy codziennej pracy układu.
