W dobrze zaprojektowanej instalacji rozdzielacz do wody użytkowej porządkuje doprowadzenie ciepłej i zimnej wody do punktów poboru, skraca serwis i ogranicza liczbę połączeń schowanych w ścianach. To rozwiązanie szczególnie dobrze działa w domach z kilkoma łazienkami, dłuższymi odcinkami rur i instalacją, którą chce się utrzymać w przewidywalnym stanie przez lata.
W tym artykule pokazuję, jak taki układ działa, kiedy ma sens, jak dobrać liczbę wyjść, na co patrzeć przy materiale i cyrkulacji CWU oraz ile trzeba za to zapłacić. Dorzucam też błędy, które widuję najczęściej, bo właśnie one najczęściej psują dobry projekt.
Najważniejsze informacje w skrócie
- Układ rozdzielaczowy prowadzi do każdego odbiornika osobną gałąź, więc łatwiej odciąć tylko jedną łazienkę albo jeden kran.
- W domach najczęściej sprawdzają się modele 2-4 sekcyjne, ale większe instalacje wymagają belki łączonej modułowo.
- Do wody pitnej i użytkowej wybieram elementy z jasnym potwierdzeniem dopuszczenia do kontaktu z wodą oraz z zaworami odcinającymi na każdej gałęzi.
- Cyrkulacja ciepłej wody ma sens głównie tam, gdzie punkty poboru są wyraźnie oddalone od źródła ciepła.
- Na cenę mocno wpływają liczba sekcji, materiał, szafka, uchwyty i osprzęt do cyrkulacji.

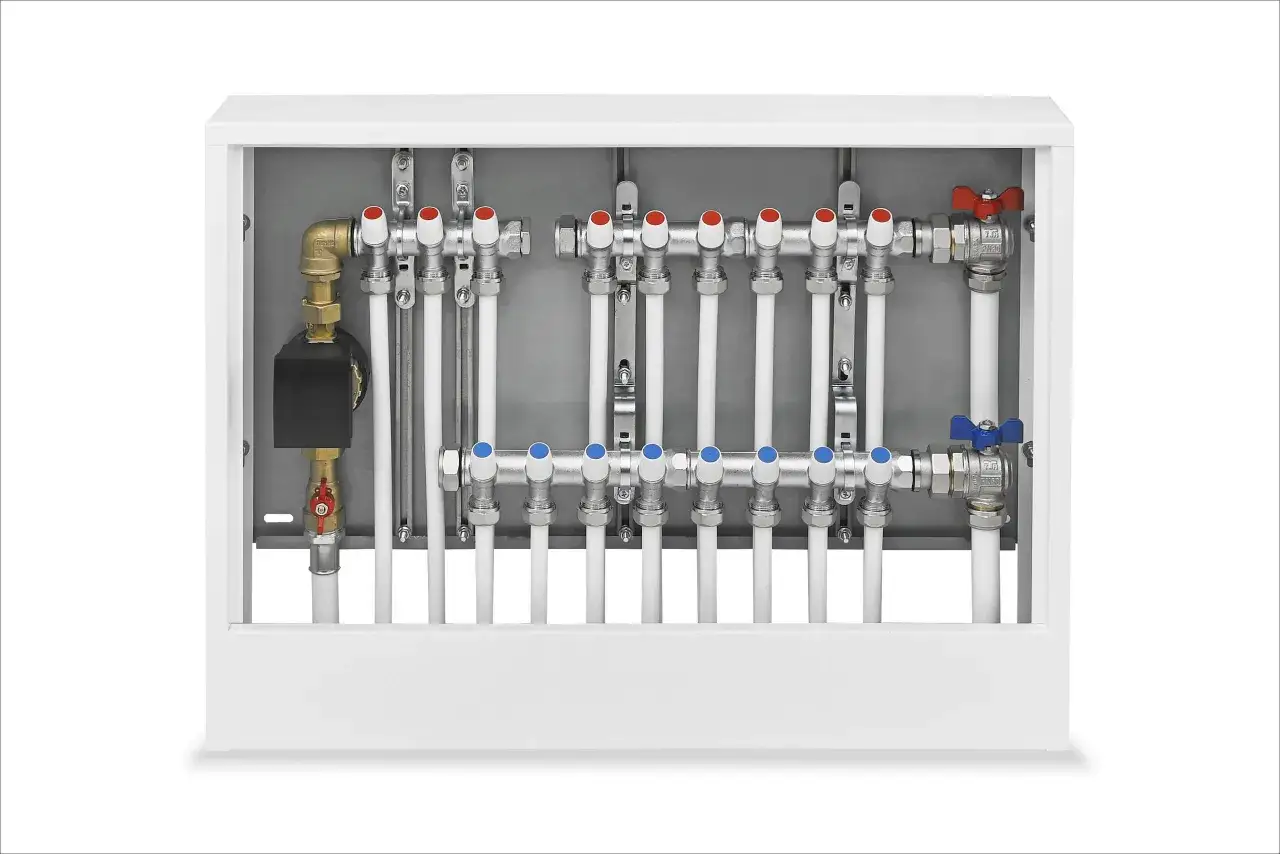

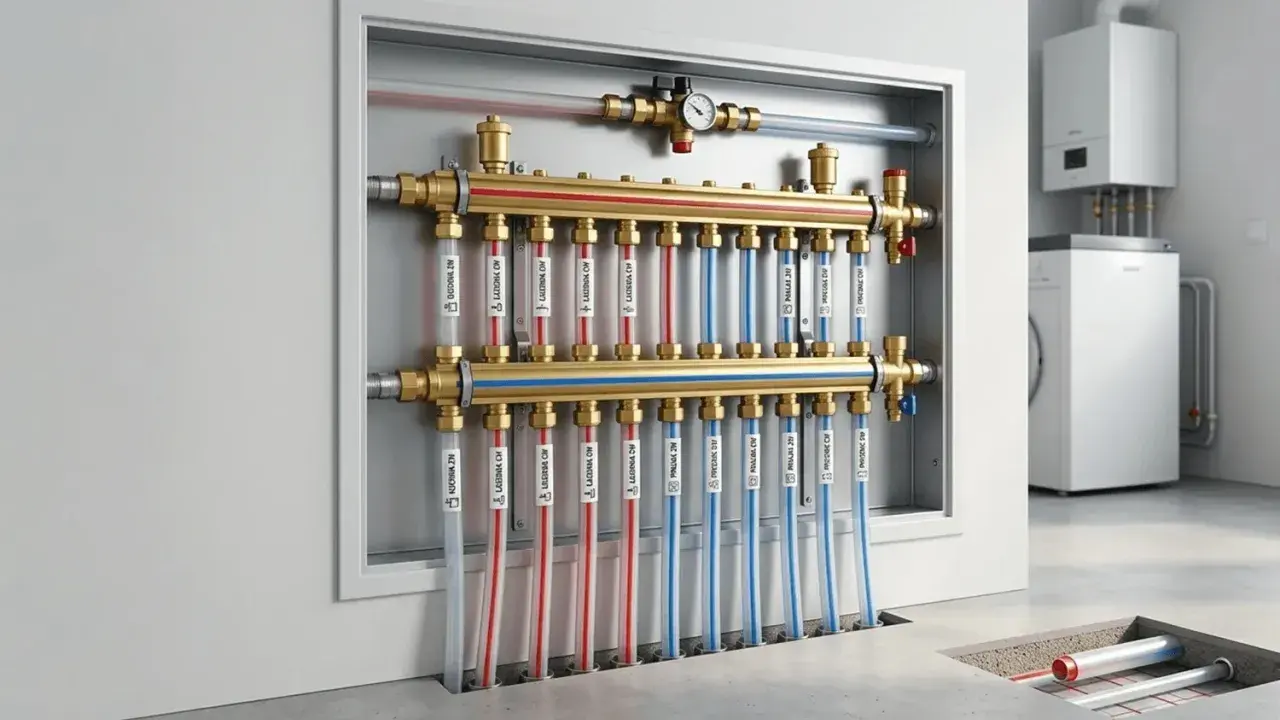

Czym jest taki rozdzielacz i kiedy ma sens
Najprościej mówiąc, to belka, z której wychodzą osobne przewody do poszczególnych odbiorników: baterii w kuchni, umywalki, prysznica, wanny, pralki czy zewnętrznego kranu. Nie ma tu jednego długiego ciągu z wieloma trójnikami po drodze, tylko osobne gałęzie prowadzone z jednego miejsca do kolejnych punktów poboru.
Ja traktuję to rozwiązanie jako sposób na uporządkowanie instalacji. Zyskujesz większą kontrolę nad serwisem, mniejsze ryzyko przypadkowego rozszczelnienia w ukrytych odcinkach i bardziej przewidywalne zachowanie wody przy kilku jednoczesnych poborach. To szczególnie ważne w domach z piętrem, kilkoma łazienkami albo rozbudowaną kuchnią i pralnią.
Nie jest to jednak wybór automatycznie najlepszy w każdym budynku. W małym mieszkaniu z krótkimi dojściami i niewielką liczbą punktów poboru prostszy układ trójnikowy bywa tańszy i wystarczający. Skoro wiemy już, po co w ogóle sięga się po takie rozwiązanie, warto zobaczyć, jak ono działa w praktyce.
Jak działa układ rozdzielaczowy w praktyce
Logika działania jest prosta: z jednego miejsca rozchodzą się niezależne przewody do odbiorników. Dzięki temu każdy punkt poboru ma własną drogę zasilania, a zmiana przepływu w jednej gałęzi nie wpływa tak mocno na pozostałe. W praktyce oznacza to mniej nerwowych skoków ciśnienia i mniejsze wahania komfortu, gdy ktoś odkręci wodę w innym miejscu domu.
Najczęściej spotykam dwa osobne tory: dla zimnej wody oraz dla ciepłej wody użytkowej, czyli CWU. W dobrze przemyślanym projekcie dochodzi do tego jeszcze obieg cyrkulacyjny, który pozwala utrzymać ciepłą wodę bliżej punktów poboru. To właśnie ten element często robi największą różnicę w codziennym użytkowaniu, bo skraca czas oczekiwania przy baterii.
Warto też pamiętać, że taki układ nie lubi przypadkowości. Jeśli ktoś dobierze za mały przekrój zasilania albo zrobi zbyt wiele zbędnych zwężeń, korzyści z rozdzielacza szybko się rozmyją. Gdy rozumiesz już samą zasadę działania, łatwiej przejść do doboru konkretnych parametrów.
Jak dobrać liczbę sekcji i przyłącza
To jest moment, w którym najczęściej wychodzą błędy projektowe. Nie kupuję rozdzielacza „na styk”, bo w domu prawie zawsze pojawia się dodatkowy punkt poboru: drugi zlew, filtr, lodówka z kostkarką, kran ogrodowy albo kolejna łazienka. Lepiej zostawić jedną wolną sekcję niż później rozkuwać zabudowę.
| Kryterium | Na co patrzę | Praktyczny wniosek |
|---|---|---|
| Liczba sekcji | Rzeczywista liczba odbiorników dziś i plan na przyszłość | W domu jednorodzinnym 2-4 sekcje to często minimum, a przy większej liczbie punktów lepiej od razu iść wyżej |
| Średnica przyłącza | Najczęściej 3/4", 1" lub 5/4", czyli DN20-DN25 i większe | Im rozleglejsza instalacja, tym ważniejszy sensowny przekrój zasilania |
| Rozstaw sekcji | Typowe wartości to 36 mm i 50 mm | Większy rozstaw ułatwia montaż, serwis i pracę z grubszą izolacją |
| Modułowość | Czy belki da się łączyć bez kombinowania z dodatkowymi złączkami | Modułowy układ daje więcej swobody przy rozbudowie instalacji |
| Odcięcia | Osobny zawór na każdej gałęzi | To oszczędza czas przy naprawie i pozwala odizolować tylko jeden odbiornik |
| Dostęp serwisowy | Szafka natynkowa lub podtynkowa, ale z realnym dostępem do armatury | Jeżeli nie da się do tego dojść bez demolki, projekt jest zły |
W domach z dwiema łazienkami, kuchnią, pralnią i kranem ogrodowym łatwo dojść do 5-7 gałęzi. Wtedy model 4-sekcyjny bywa po prostu za mały, nawet jeśli na papierze „jakoś się zmieści”. Po doborze liczby sekcji i średnicy przyłącza naturalnie pojawia się następne pytanie: z czego taka belka powinna być wykonana.
Materiał i higiena nie są detalem
Do instalacji wody użytkowej nie biorę przypadkowego elementu z działu CO. Szukam rozwiązania przeznaczonego do kontaktu z wodą pitną, z jasną deklaracją producenta i sensowną konstrukcją kanałów wewnętrznych. To ważne nie tylko z powodów formalnych, ale też praktycznych: gładkie, dobrze wykonane wnętrze łatwiej pracuje i jest po prostu mniej kłopotliwe w eksploatacji.
Najczęściej spotykam belki mosiężne i ze stali nierdzewnej. Mosiądz jest popularny i solidny, stal nierdzewna zwykle daje lżejszą konstrukcję i przy dłuższych, mocno uzbrojonych rozdzielaczach bywa korzystna hydraulicznie, bo przy podobnej średnicy zewnętrznej może zostawić większy przelot wewnętrzny. Tworzywo też się pojawia, ale w mojej ocenie wymaga dużo większej ostrożności i bardzo jasnej dokumentacji zastosowania.
Przy wodzie użytkowej patrzę także na to, czy producent przewidział sensowne oznaczenia sekcji i czy osprzęt da się kupić jako komplet, a nie tylko „składając coś po swojemu”. Im mniej improwizacji, tym mniejsze ryzyko, że później pojawi się problem z kompatybilnością złączek, pokręteł albo uchwytów. Kolejny temat, który zwykle budzi emocje, to pieniądze.
Ile to kosztuje i co podbija cenę
Na polskim rynku proste modele 2-4 obiegowe widzę dziś zwykle w przedziale mniej więcej 76-183 zł, ale to dotyczy samej belki lub podstawowej wersji. Gdy dochodzi większa liczba obiegów i szafka, budżet szybko rośnie i komplet potrafi kosztować około 800 zł lub więcej. W praktyce cena końcowa zależy nie tylko od samego produktu, ale też od liczby sekcji, materiału, uchwytów, zaworów, szafki oraz osprzętu do cyrkulacji.
Warto uczciwie powiedzieć, że oszczędzanie na samym elemencie centralnym nie zawsze ma sens. Droższy, lepiej dopasowany model często zwraca się na etapie montażu, bo wymaga mniej kombinowania z dodatkową armaturą i mniej czasu zajmuje jego zabudowa. Ja patrzę na to szerzej: nie kupuję „najtańszej belki”, tylko najtańsze sensowne rozwiązanie całej gałęzi.
Jeżeli instalacja jest rozległa, dochodzi jeszcze koszt izolacji i robocizny. To właśnie tu rozdzielaczowa logika potrafi odegrać swoją rolę, bo skraca czas montażu i ogranicza liczbę połączeń, ale nie usuwa kosztu materiału. A skoro koszt zależy też od komfortu, przechodzimy do cyrkulacji CWU.
Cyrkulacja ciepłej wody bez frustracji
Cyrkulacja ciepłej wody użytkowej ma sens wtedy, gdy do źródła ciepła jest po prostu daleko. Jeśli rano trzeba czekać kilkadziesiąt sekund, aż z prysznica poleci ciepła woda, to nie jest drobiazg, tylko realny problem eksploatacyjny. W układzie rozdzielaczowym da się to rozwiązać na kilka sposobów, ale nie każdy z nich pasuje do każdego domu.
- Cyrkulacja do rozdzielacza sprawdza się wtedy, gdy od belki do odbiorników nie ma dużych odległości, a głównym celem jest skrócenie czasu oczekiwania na wodę między źródłem ciepła a samym rozdzielaczem.
- Cyrkulacja do wybranego punktu ma sens tam, gdzie jeden odbiornik jest wyraźnie dalej niż pozostałe, na przykład główna łazienka na piętrze.
- Osobna belka cyrkulacyjna jest rozwiązaniem bardziej zaawansowanym, ale daje najlepszą kontrolę, gdy instalacja jest rozbudowana i wymaga zrównoważenia kilku odgałęzień.
Do tego dochodzi pompa cyrkulacyjna i często zawór równoważący, czyli element pozwalający ustawić opory w taki sposób, żeby obieg nie „uciekał” tam, gdzie jest najłatwiej. Jeżeli rury nie są dobrze zaizolowane, część zysku po prostu ucieknie w ścianę lub posadzkę, więc cyrkulację planuję zawsze razem z izolacją i długością przewodów, a nie jako dodatek na końcu. Skoro już wiemy, jak to działa, trzeba jeszcze powiedzieć wprost o błędach, które psują efekt.
Najczęstsze błędy przy montażu
Najbardziej kosztowny błąd to kupienie za małej belki i liczenie, że „jakoś się upchnie”. To potem oznacza dokładanie trójników, kombinowanie z przejściówkami i utratę najważniejszej zalety całego systemu, czyli prostoty. Drugie klasyczne potknięcie to zabudowanie rozdzielacza bez dostępu serwisowego. Jeśli później trzeba kuć ścianę, cała oszczędność znika.
W praktyce widuję też kilka innych problemów:
- zbyt mała średnica zasilania, która dusi przepływ w całej instalacji,
- mieszanie osprzętu z różnych systemów bez sprawdzenia kompatybilności,
- brak izolacji na przewodach ciepłej wody i cyrkulacji,
- za dużo połączeń ukrytych w ścianie mimo zastosowania rozdzielacza,
- brak możliwości niezależnego odcięcia pojedynczej gałęzi,
- źle ustawiona lub nieprzemyślana cyrkulacja, która zamiast pomagać, tylko wychładza układ.
Najgorsze jest to, że część z tych błędów nie wychodzi od razu. Instalacja może działać przez kilka tygodni dobrze, a potem zaczynają się drobne objawy: dłuższe czekanie na ciepłą wodę, hałas, wahania ciśnienia albo trudny do zlokalizowania spadek komfortu. To prowadzi do ostatniego porównania: kiedy taki układ naprawdę wygrywa z prostszym rozwiązaniem.
Kiedy wybrać rozdzielacz, a kiedy zostać przy trójnikach
| Sytuacja | Rozdzielacz | Trójniki |
|---|---|---|
| Dom z kilkoma łazienkami i dłuższymi dojściami | Wygrywa, bo ułatwia prowadzenie osobnych gałęzi i serwis | Da się zrobić, ale zwykle rośnie liczba połączeń i złożoność |
| Mieszkanie z krótkimi odcinkami i małą liczbą punktów poboru | Często przewymiarowany | Zwykle prostsze i tańsze rozwiązanie startowe |
| Priorytetem jest wygodny serwis | Lepszy, bo można odciąć jedną gałąź bez zamykania całego układu | Serwis bywa bardziej uciążliwy |
| Priorytetem jest najniższy koszt wykonania | Droższy na starcie, choć często tańszy w robociźnie przy większym domu | Zwykle tańszy materiałowo w małych instalacjach |
| Planujesz rozbudowę domu lub dodatkowe punkty poboru | Bardzo dobry wybór, zwłaszcza w wersji modułowej | Może wymagać później przeróbek |
Ja wybieram rozdzielacz tam, gdzie instalacja jest rozległa, serwis ma znaczenie i zależy mi na porządku w przewodach. Trójniki zostawiam raczej dla mniejszych, prostych układów, w których każda dodatkowa sekcja byłaby przerostem formy nad treścią. Została jeszcze krótka lista rzeczy, które sprawdzam przed zakupem i zanim zamknę temat w ścianach.
Co sprawdzam przed zakupem i zabudową
- Czy znam dokładną liczbę punktów poboru teraz i wiem, czy za rok nie dojdą kolejne.
- Czy rozstaw sekcji i średnica przyłącza pasują do projektu, a nie tylko do tego, co akurat jest w magazynie.
- Czy mam zapewniony dostęp serwisowy do zaworów i połączeń.
- Czy belka ma potwierdzenie dopuszczenia do kontaktu z wodą pitną.
- Czy przewidziałem cyrkulację CWU, jeśli odległości od źródła ciepła są duże.
- Czy przewody ciepłej wody i cyrkulacji będą dobrze zaizolowane na całej długości.
Jeżeli te punkty zgadzają się na etapie projektu, instalacja zwykle działa spokojnie, a późniejsze poprawki są rzadkie. Właśnie dlatego nie traktuję tego elementu jak drobnego dodatku do hydrauliki, tylko jak decyzję, która wpływa na komfort, serwis i koszty przez długie lata.
