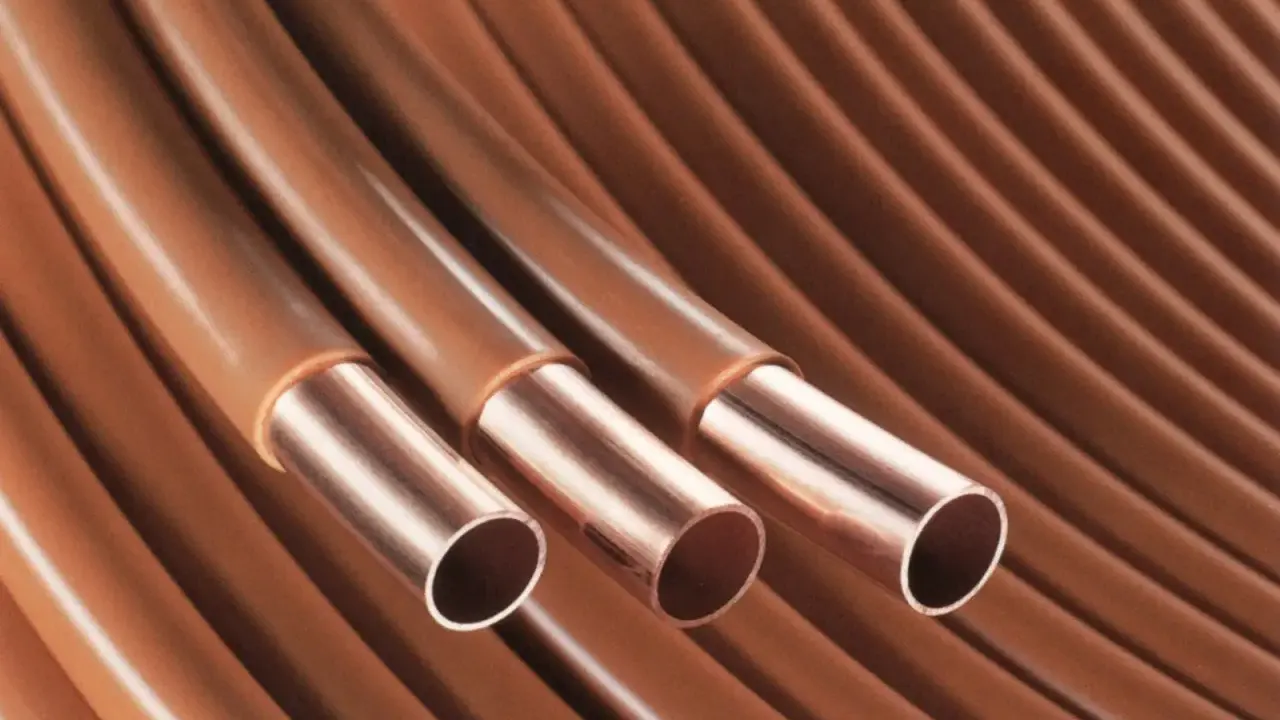

Dobór średnicy rury miedzianej ma większe znaczenie, niż zwykle się zakłada: wpływa na przepływ, hałas instalacji, spadki ciśnienia i wygodę późniejszego serwisu. W tym tekście pokazuję, jak czytać oznaczenia, które rozmiary są najczęściej używane w domu oraz kiedy lepiej sięgnąć po większy przekrój, zamiast oszczędzać na materiale. Dzięki temu łatwiej unikniesz pomyłek przy zakupie i przy samym montażu.
Najważniejsze zasady doboru w kilku punktach
- W instalacjach liczy się przede wszystkim średnica zewnętrzna, a nie to, co wyjdzie po orientacyjnym przeliczeniu na cale.
- Najczęściej używane rozmiary w domu to 15, 18, 22 i 28 mm; większe odcinki główne zaczynają się zwykle od 35 mm.
- Im dłuższa trasa i im więcej punktów poboru, tym większa szansa, że mały przekrój będzie dusił przepływ.
- Grubość ścianki zmienia realny prześwit, więc dwa przewody o tym samym oznaczeniu mogą mieć nieco inny przepływ.
- W przypadku rozgałęzień lepiej nie zgadywać na oko: najpierw ocenia się funkcję odcinka, potem długość i dopiero dobiera rozmiar.
Jak czytać oznaczenia rur miedzianych
W instalacjach miedzianych najważniejszy jest zapis typu 15x1,0, 22x1,0 albo 28x1,5. Pierwsza liczba oznacza średnicę zewnętrzną, druga grubość ścianki, więc to, co zostaje w środku, jest zawsze mniejsze o dwa razy grubość ścianki. Dla przykładu rura 22x1,0 ma około 20 mm światła przepływu, a 28x1,5 około 25 mm.
To ważne, bo w praktyce kupuje się rurę po średnicy zewnętrznej, natomiast przepływ zależy od przekroju wewnętrznego. Oznaczenia DN i calowe bywają pomocne przy armaturze, ale przy samej rurze wolę patrzeć na zapis w milimetrach, bo jest po prostu mniej mylący. Jeżeli ktoś pomyli te dwie rzeczy, łatwo przewymiaruje albo zbyt mocno zwęzi odcinek instalacji. To właśnie prowadzi do pytania, które rozstrzyga większość zakupów: jaki rozmiar ma sens w konkretnym domu.
Najczęściej stosowane średnice w domu
W mieszkaniu i domu jednorodzinnym najczęściej spotykam rozmiary od 15 do 28 mm, a w większych odcinkach głównych także 35, 42 i 54 mm. To nie jest sztywna reguła projektowa, tylko praktyczna ściąga: pozwala szybko zorientować się, od którego zakresu zacząć rozmowę z instalatorem albo zakupy w hurtowni. Sama tabela jednak nie wystarcza, bo przy doborze równie ważne są długość trasy i liczba punktów poboru.
| Średnica zewnętrzna | Typowa ścianka | Orientacyjna średnica wewnętrzna | Najczęstsze zastosowanie |
|---|---|---|---|
| 10 mm | 1,0 mm | 8 mm | Bardzo krótkie podłączenia, małe odcinki do pojedynczych odbiorników |
| 12 mm | 1,0 mm | 10 mm | Małe gałęzie i krótkie przyłącza, gdy przepływ nie jest duży |
| 15 mm | 1,0 mm | 13 mm | Pojedynczy punkt poboru, krótka odnoga, lokalne zasilenie baterii lub urządzenia |
| 18 mm | 1,0 mm | 16 mm | Odcinek pośredni, mała grupa punktów, przejście między rozdziałem a odbiornikiem |
| 22 mm | 1,0 mm | 20 mm | Główna gałąź w mieszkaniu, kilka odbiorników, odcinek o większym obciążeniu |
| 28 mm | 1,0 mm | 26 mm | Pion, większy rozdział, zasilanie grupy obiegów lub głównego traktu |
| 35 mm | 1,5 mm | 32 mm | Większy dom, rozbudowany rozdział, kotłownia lub mocniejszy obieg |
| 42 mm | 1,5 mm | 39 mm | Główne zasilanie w większych instalacjach, odcinki zbiorcze |
| 54 mm | 1,5 mm | 51 mm | Duże instalacje, rozdziały o wyższym przepływie, instalacje techniczne |
Jeżeli mam wskazać najpraktyczniejszy punkt startowy, to w domowej instalacji zwykle kręcę się wokół 15, 22 i 28 mm, a reszta służy raczej do sytuacji bardziej rozbudowanych. Właśnie dlatego przy wybieraniu rozmiaru tak ważne jest rozróżnienie między pojedynczym punktem a całym obiegiem.
Jak dobrać średnicę do instalacji wodnej i grzewczej
Przy doborze nie zaczynam od katalogu, tylko od pytania, co ma płynąć i jak daleko. Jedna bateria w łazience, krótki odcinek do umywalki i mała liczba kształtek zwykle nie wymagają dużej rury, ale już kilka odbiorników na jednym ramieniu albo długa trasa z wieloma kolanami zmieniają obraz całkowicie.
- Dla pojedynczego punktu poboru najczęściej wystarcza 15 mm, zwłaszcza gdy odcinek jest krótki i nie ma wielu zwężeń.
- Dla kilku punktów na jednej gałęzi rozsądny start to 18 albo 22 mm, bo zapas przekroju stabilizuje przepływ przy jednoczesnym korzystaniu z wody.
- Dla odcinka głównego lub zasilania rozdziału częściej patrzę na 28 mm i więcej, szczególnie w większych domach albo przy dłuższych trasach.
Jeśli instalacja ma pracować z ogrzewaniem, liczy się nie tylko liczba punktów poboru, ale też moc źródła ciepła i obieg, który ma obsłużyć. Tu zbyt mała średnica potrafi dać głośniejszą pracę, większy opór przepływu i wolniejsze reagowanie układu. Dlatego przy dłuższych trasach lepiej traktować średnicę jako element projektu, a nie ostatni detal do odhaczenia. Tu właśnie wchodzi do gry grubość ścianki, która potrafi zmienić cały bilans instalacji.
Dlaczego sama średnica zewnętrzna nie daje pełnego obrazu
Drugi błąd to patrzenie wyłącznie na średnicę i ignorowanie serii wykonania. Rura 28x1,0 i 28x1,5 ma ten sam wymiar zewnętrzny, ale zupełnie inny prześwit, masę i sztywność. W bardziej wymagających odcinkach grubsza ścianka bywa sensowna, bo poprawia odporność mechaniczną i zostawia margines bezpieczeństwa, ale nie jest darmowa: zwiększa koszt i zmniejsza przekrój wewnętrzny.
Warto też pamiętać o sposobie prowadzenia trasy. Miękkie odcinki w kręgu łatwiej układa się w miejscach z wieloma łukami, a twarde sztangi sprawdzają się tam, gdzie instalacja ma być prosta i stabilna. To niby detal montażowy, ale właśnie on często decyduje, czy cały układ będzie cichy i przewidywalny. Z tego powodu najwięcej błędów powstaje nie na etapie cięcia rur, lecz przy pierwszym wyborze w sklepie.
Najczęstsze błędy przy doborze i montażu
- Mylenie mm z calami - 15 mm nie oznacza dokładnie 1/2" w sensie matematycznym; to tylko handlowy odpowiednik.
- Dobieranie wszystkiego na 15 mm - oszczędza się na materiale, ale podnosi opory, zwłaszcza na długich odcinkach.
- Przewymiarowanie bez sensu - zbyt duża rura wydłuża czas nagrzewania wody i podnosi koszt instalacji bez realnej korzyści.
- Ignorowanie kształtek - kolana, trójniki i zawory też tworzą opory, więc sama średnica prostego odcinka nie załatwia tematu.
- Mieszanie systemów bez sprawdzenia kompatybilności - różne serie złączek i rur mogą wymagać innych tolerancji oraz innych metod łączenia.
Jeżeli musisz skrócić projekt, tnij zbędne zwężenia, a nie zapas bezpieczeństwa na odcinku głównym. To praktycznie zawsze lepsza kolejność niż odwrotna. Jeśli chcesz uniknąć kosztownej poprawki, najlepiej patrzeć na układ jako całość, nie tylko na pojedynczy odcinek.
Jaką średnicę wybrać, gdy nie chcesz poprawiać instalacji po montażu
Gdybym miał zostawić jedną roboczą ściągę do domu, brzmiałaby tak: zaczynaj od funkcji odcinka, a nie od przypadkowej promocji na konkretny rozmiar. W instalacji, która ma działać spokojnie przez lata, rozsądek zwykle wygrywa z próbą oszczędzenia kilku metrów materiału.
- 10-12 mm - krótkie podłączenia i małe odbiory.
- 15 mm - pojedyncze punkty i krótkie gałęzie.
- 18-22 mm - kilka punktów lub dłuższa gałąź.
- 28 mm - odcinek główny, większy rozdział, kotłownia.
- 35 mm i więcej - większe instalacje i rozbudowane zasilanie.
Jeżeli wahasz się między dwoma rozmiarami, sprawdź długość trasy, liczbę kształtek i dostępne ciśnienie, a dopiero potem podejmij decyzję. W instalacjach miedzianych najwięcej problemów rodzi nie sam materiał, tylko zbyt mały margines na głównym odcinku i zbyt duża pewność, że „jakoś to będzie” po kilku kolanach i trójnikach.
