Najkrótsza odpowiedź na pytanie, gdzie zamontować separator zanieczyszczeń, brzmi: zwykle na powrocie z instalacji, możliwie blisko kotła, pompy ciepła albo wymiennika. To ustawienie najlepiej chroni wrażliwe elementy układu przed szlamem, rdzą i magnetytem, czyli osadem, który w praktyce potrafi najbardziej napsuć krwi. Poniżej pokazuję nie tylko sam punkt montażu, ale też wyjątki, błędy i detale, które decydują o tym, czy separator będzie działał skutecznie, czy tylko zajmie miejsce w kotłowni.
Najważniejsze zasady montażu w jednym miejscu
- Najczęściej wybiera się powrót z instalacji, najlepiej tuż przed źródłem ciepła.
- Separator ma chronić kocioł, pompę i wymiennik, zanim zanieczyszczenia dotrą do tych elementów.
- W układach chłodniczych i z wodnymi centralami wentylacyjnymi punkt montażu zwykle też wypada na powrocie.
- Jeśli urządzenie łączy separację powietrza i brudu, zasady mogą się różnić od klasycznego separatora zanieczyszczeń.
- Ważny jest nie tylko odcinek rury, ale też dostęp do serwisu, spustu i miejsca pod korpusem.
Najlepsze miejsce montażu w instalacji grzewczej

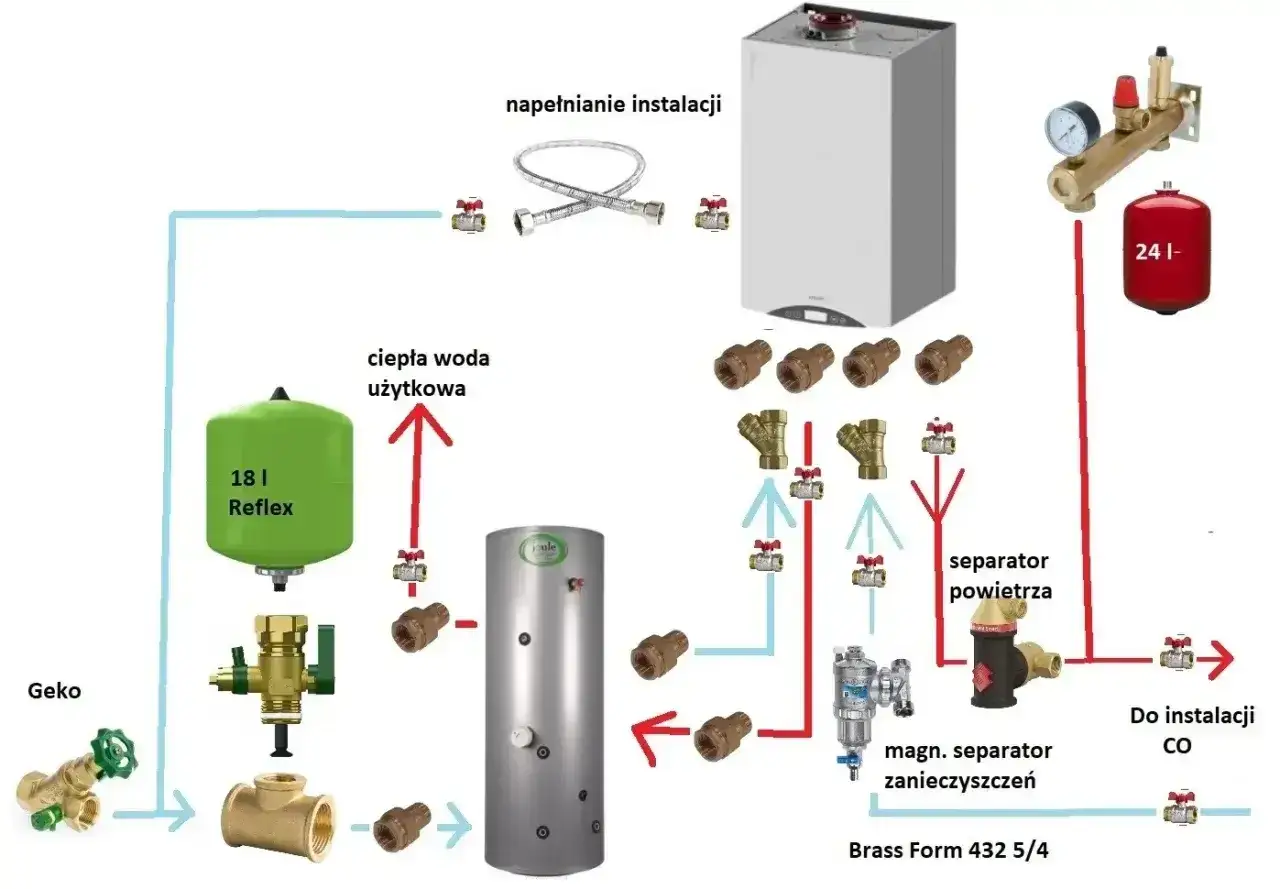

Jeśli mam wskazać jeden punkt, to celuję w powrót z instalacji, przed kotłem lub pompą ciepła. Takie rozwiązanie jest najbliższe praktyce serwisowej i zgodne z tym, jak producenci opisują ochronę źródła ciepła: zanieczyszczenia wracają z obiegu, więc dobrze je zatrzymać zanim trafią do wymiennika albo pompy obiegowej. W materiałach Caleffi i Spirotech właśnie ten kierunek pojawia się najczęściej jako punkt odniesienia.
W praktyce nie montuję separatora tam, gdzie akurat została wolna rura. Szukam miejsca, w którym woda wraca do najdelikatniejszych elementów układu i gdzie osad ma realną szansę opaść do komory zbiorczej. Jeśli układ jest dobrze rozplanowany, separator stoi możliwie blisko źródła ciepła, po stronie ssącej pompy, z prostym dostępem do spustu i bez ryzyka, że ktoś zasłoni go zabudową albo rurą od innej gałęzi instalacji.
W małych kotłowniach często wygrywa wersja kompaktowa montowana pod kotłem. To dobre rozwiązanie, ale pod jednym warunkiem: musi zostać miejsce na obsługę. Przy większych modelach producenci potrafią wymagać nawet około 16 cm wolnej przestrzeni pod urządzeniem, żeby dało się wyjąć element magnetyczny i spuścić zanieczyszczenia bez rozbierania połowy kotłowni. Dobry punkt montażu ma działać latami, a nie tylko wyglądać poprawnie na etapie odbioru. To prowadzi wprost do pytania, dlaczego właśnie powrót zwykle wygrywa z innymi lokalizacjami.
Dlaczego powrót chroni instalację skuteczniej
Powrót ma prostą zaletę: to tam wraca cała „brudna” woda z instalacji. Cząstki rdzy, piasek, szlam i magnetyt nie powstają przecież w separatorze, tylko w rurach, grzejnikach, rozdzielaczach albo w trakcie pierwszego uruchomienia. Jeśli zatrzymam je na powrocie, nie zdążą wejść do wymiennika ciepła, wirnika pompy czy zaworów termostatycznych. A to właśnie te elementy najczęściej reagują na zanieczyszczenia spadkiem wydajności albo hałasem.
| Miejsce | Kiedy ma sens | Co zyskujesz |
|---|---|---|
| Powrót z instalacji | Klasyczny separator zanieczyszczeń w centralnym ogrzewaniu, pompie ciepła lub układzie chłodzenia | Ochrona źródła ciepła, pomp i wymienników zanim osad dotrze do środka układu |
| Zasilanie | Głównie wtedy, gdy pracujesz z urządzeniem łączonym i zależy ci też na separacji powietrza | Lepsze warunki do odpowietrzania, ale słabsza ochrona samego źródła przed brudem |
To ważne rozróżnienie, bo separator zanieczyszczeń nie jest tym samym co separator powietrza. Jeśli urządzenie ma chronić przede wszystkim przed osadem, zasilanie rzadko bywa najlepszym wyborem. Jeśli natomiast mówimy o układzie łączonym, wtedy lokalizacja może się zmienić, ale tylko wtedy, gdy tak przewiduje konstrukcja konkretnego modelu. I właśnie dlatego następna rzecz, którą trzeba ustalić, to rodzaj całej instalacji.
Kiedy reguła się zmienia
W instalacjach grzewczych i wentylacyjnych nie ma jednego schematu dla wszystkiego. Inaczej wygląda montaż w kotle gazowym, inaczej w pompie ciepła, a jeszcze inaczej w układzie chłodniczym albo w centrali wentylacyjnej z nagrzewnicą wodną. Najbezpieczniej patrzeć na to przez pryzmat celu: czy chcesz chronić źródło ciepła, czy urządzenie końcowe, przez które przepływa woda.
| Układ | Najlepsze miejsce | Praktyczny komentarz |
|---|---|---|
| Kocioł gazowy lub na paliwo stałe | Powrót przed kotłem | To najprostszy sposób, żeby nie wpuszczać osadu do wymiennika i pompy |
| Pompa ciepła | Powrót z instalacji przed wymiennikiem źródła | Tu naprawdę warto być rygorystycznym, bo wymiennik i pompa źródła są wrażliwe na zabrudzenia |
| Układ chłodniczy | Powrót, tuż przed urządzeniem chłodzącym | Takie ustawienie dobrze łapie brud wracający z obiegu przed wejściem do chłodnicy |
| Centrala wentylacyjna z wodną nagrzewnicą lub chłodnicą | Na powrocie z gałęzi wodnej | Wentylacja sama w sobie nie zmienia zasady, bo chronisz ten sam obieg wodny i jego wymiennik |
| Układ z separatorem łączonym | Zależnie od funkcji urządzenia i zaleceń producenta | W ogrzewaniu częściej sprawdza się zasilanie dla odpowietrzania, ale w chłodzeniu zwykle wraca się do powrotu |
| Ciasna kotłownia z montażem pod kotłem | Odcinek pod urządzeniem, zgodny z instrukcją | Dobre rozwiązanie retrofitowe, o ile zostawisz miejsce na serwis i spust |
W praktyce czytam też schemat całej kotłowni. Jeśli układ ma kilka obiegów, separator hydrauliczny albo rozdzielacz z wieloma pompami, nie montuję urządzenia „na oko”. Patrzę, która gałąź naprawdę przenosi zanieczyszczenia do źródła i czy instalator przewidział odcinek serwisowy. To samo dotyczy układów z funkcją łączoną. Spirotech opisuje to wprost: w ogrzewaniu urządzenie łączone może preferować zasilanie, ale w chłodzeniu powrót przed chłodnicą pozostaje lepszym wyborem. Różnica wynika nie z marketingu, tylko z fizyki przepływu i z tego, co akurat chcesz wyłapać.
Jeśli masz instalację z wodną częścią wentylacji, trzymaj się tej samej logiki co w ogrzewaniu i chłodzeniu: separator ma stanąć przed elementem, który najbardziej szkoda byłoby zabrudzić. Wtedy nie walczysz z objawem, tylko zabezpieczasz newralgiczny punkt układu. A to z kolei prowadzi do najczęstszych błędów, które widzę na budowach i podczas modernizacji.
Błędy montażowe, których lepiej uniknąć
Najwięcej problemów rodzi się nie wtedy, gdy separator jest zły, tylko wtedy, gdy jest dobrze dobrany i źle wstawiony. Kilka błędów powtarza się wyjątkowo często:
- Montaż zbyt daleko od źródła ciepła - zanieczyszczenia zdążą wtedy przejść przez kawałek instalacji, który miał być chroniony.
- Wstawienie separatora na zasilaniu zamiast na powrocie - w klasycznym układzie osłabia to ochronę kotła, pompy i wymiennika.
- Brak miejsca na spust i dostęp do magnesu - później serwis zamienia się w walkę z zabudową, a to zwykle kończy się odkładaniem czyszczenia.
- Ignorowanie pozycji montażu przewidzianej przez producenta - część modeli pracuje dobrze w pionie i poziomie, ale nie wszystkie; nie wolno zakładać tego z góry.
- Odwrócenie kolejności przy filtrze i separatorze - jeśli oba elementy pracują w jednym ciągu, najpierw powinien być separator, a dopiero potem filtr.
- Brak zaworów odcinających przy większych urządzeniach - serwis staje się przez to niepotrzebnie uciążliwy.
Ostatni punkt jest szczególnie ważny przy większych separatorach. Zawory po obu stronach nie zawsze są absolutnie obowiązkowe, ale bardzo często ułatwiają życie przy czyszczeniu, przeglądzie albo ewentualnej wymianie urządzenia. Ja traktuję je jako rozsądny standard tam, gdzie instalacja ma być po prostu wygodna w obsłudze. Jeśli do tego dochodzi stara instalacja z grubym osadem, samo dobre miejsce montażu nie wystarczy - najpierw warto ją porządnie przepłukać.
Jak zaplanować montaż, żeby serwis był prosty
Gdy wybieram miejsce montażu, idę po kolei. To prostsze niż poprawianie błędów po uruchomieniu i dużo tańsze niż późniejsze cięcie rur. Mój praktyczny schemat wygląda tak:
- Wyznaczam powrót z instalacji i szukam odcinka jak najbliżej źródła ciepła.
- Sprawdzam, czy separator będzie miał wolną przestrzeń pod komorą zbierającą zanieczyszczenia i dostęp do spustu.
- Weryfikuję, czy dany model dopuszcza montaż pionowy, poziomy albo oba warianty.
- Jeśli instalacja jest bardziej rozbudowana, ustalam, czy warto dać zawory odcinające po obu stronach.
- Jeżeli w układzie pracuje też filtr, ustawiam separator przed filtrem.
- Po pierwszym okresie pracy planuję kontrolę, bo właśnie wtedy z instalacji najczęściej schodzi najwięcej osadu.
Warto też pamiętać, że nie każdy separator pracuje identycznie. Są modele bardzo kompaktowe, są też większe urządzenia z komorą o dużej pojemności, które mogą działać nawet podczas normalnej pracy instalacji. Caleffi pokazuje to na przykładzie rozwiązań z magnesem i wkładem magnetycznym, a w praktyce oznacza to jedno: dobry montaż to nie tylko pozycja na planie kotłowni, ale także warunki do wygodnego opróżniania i kontroli. Jeśli musisz wyginać się przy każdym przeglądzie, instalacja szybko zacznie być zaniedbywana.
To właśnie dlatego przed zakupem zawsze sprawdzam jeszcze kilka parametrów technicznych. One nie brzmią efektownie, ale potrafią zdecydować o tym, czy urządzenie pasuje do konkretnego domu, pompy ciepła albo układu wentylacyjnego.
Ostatnia kontrola przed montażem w kotłowni
Zanim zamkniesz temat, sprawdź jeszcze cztery rzeczy: średnicę przyłącza, dopuszczalną temperaturę i ciśnienie pracy, możliwość współpracy z glikolem oraz sposób serwisowania. Jeśli instalacja ma pracować z pompą ciepła albo obiegiem chłodniczym, to właśnie te detale najczęściej odróżniają dobry wybór od urządzenia, które później trzeba będzie wymieniać. Jeżeli system jest stalowy albo starszy, magnes w separatorze daje wyraźną przewagę, bo wychwytuje magnetyt, czyli osad żelazowy powstający przy korozji.
Gdybym miał zamknąć temat w jednym zdaniu, powiedziałbym tak: separator ma stanąć tam, gdzie najskuteczniej zatrzyma zanieczyszczenia zanim dotrą do źródła ciepła, a nie tam, gdzie przypadkiem jest miejsce na rurze. Ta zasada brzmi prosto, ale właśnie ona odróżnia instalację działającą bezproblemowo od takiej, która co sezon domaga się czyszczenia, odpowietrzania i kolejnych interwencji serwisowych.
