Bufor ciepła porządkuje pracę kotłowni: pozwala kotłowi pracować stabilniej, oddziela obieg źródła ciepła od obiegu grzewczego i zmniejsza ryzyko przegrzewania przy instalacjach na paliwo stałe. Poniżej rozpisuję schemat podłączenia bufora do kotła CO tak, by dało się go odczytać bez instalacyjnego żargonu: od króćców i pomp, przez ochronę powrotu, po dobór pojemności i typowe błędy montażowe. To temat praktyczny, bo od jednego właściwego połączenia zależy i komfort w domu, i żywotność całej instalacji.
Najważniejsze rzeczy, które trzeba wiedzieć przed montażem
- Bufor nie jest tylko „zbiornikiem na wodę” - w instalacji działa też jak sprzęgło hydrauliczne i stabilizuje przepływy.
- Najczęstszy układ to osobny obieg ładowania bufora i osobny obieg zasilania grzejników albo podłogówki.
- W kotłach na paliwo stałe kluczowa jest ochrona powrotu, zwykle utrzymywana na poziomie około 55-60°C.
- Dobór pojemności nie powinien być przypadkowy - orientacyjnie liczy się go z mocy kotła, ale zawsze trzeba sprawdzić instrukcję konkretnego urządzenia.
- Przy podłogówce niemal zawsze potrzebny jest mieszacz i osobna grupa pompowa.
- Najwięcej problemów powodują: zbyt mały bufor, złe króćce, brak odpowietrzenia i pominięcie zabezpieczeń.
Jak działa bufor w instalacji z kotłem CO
Najprościej patrzę na bufor jak na magazyn energii cieplnej, który przyjmuje nadmiar ciepła z kotła i oddaje je wtedy, gdy dom naprawdę go potrzebuje. Dzięki temu kocioł nie musi ciągle startować i gasnąć, a to w praktyce oznacza spokojniejszą pracę, mniej wahań temperatury i lepsze spalanie, zwłaszcza przy paliwach stałych.
W środku bufora ważne jest warstwowanie, czyli utrzymywanie wyższej temperatury u góry i niższej na dole. Górą zwykle pobiera się ciepło do instalacji, a dołem oddaje chłodniejszy powrót z obiegu grzewczego. To właśnie dlatego kolejność króćców i kierunek przepływu nie są detalem, tylko fundamentem całego układu.
- Obieg ładowania - kocioł podgrzewa wodę i wtłacza ją do górnej strefy bufora.
- Obieg rozładowania - instalacja CO pobiera ciepło z bufora, zwykle z jego górnej części.
- Powrót - chłodniejsza woda wraca do dolnej strefy, aby bufor zachował warstwowanie.
- Ochrona kotła - temperatura powrotu nie może być zbyt niska, bo to przyspiesza korozję i odkładanie smoły.
Jeśli ten podział jest dobrze zrobiony, reszta układu staje się dużo prostsza. Gdy jest zrobiony źle, nawet drogi bufor nie pomoże, dlatego następna sekcja pokazuje prosty schemat połączeń bez zbędnych skrótów myślowych.

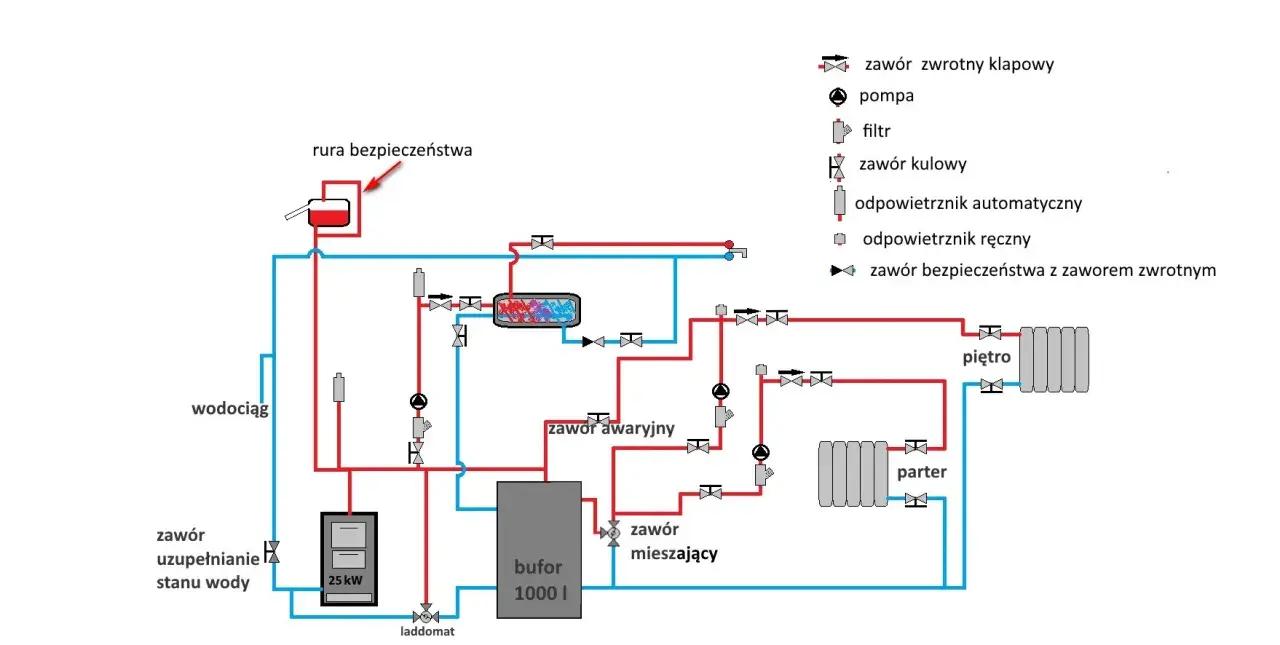

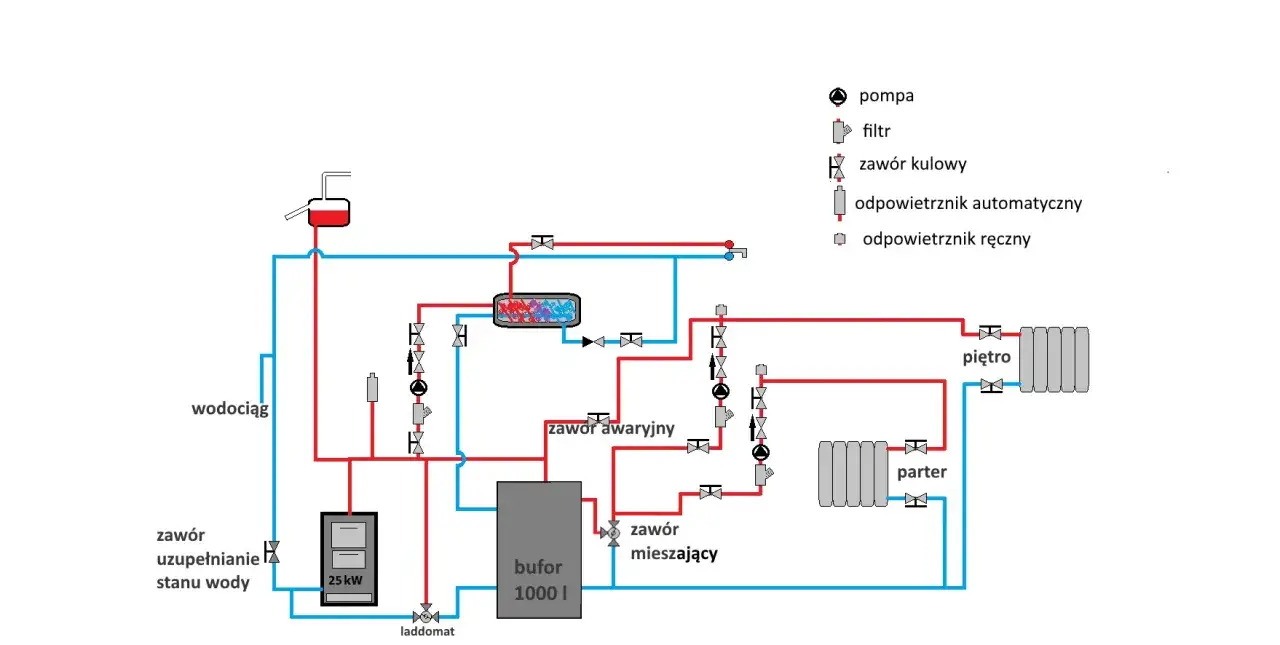

Jak wygląda poprawny schemat połączeń
W praktyce najczytelniej traktować instalację jako dwa niezależne tory: jeden dla kotła, drugi dla odbiorników ciepła. Kocioł ładuje bufor przez własny obieg, a grzejniki lub podłogówka odbierają energię z bufora przez osobny obieg z pompą i ewentualnie zaworem mieszającym.
- Kocioł podaje gorącą wodę do górnego króćca bufora przez pompę ładującą.
- Na powrocie z bufora do kotła montuje się układ, który utrzymuje odpowiednio wysoką temperaturę powrotu.
- Instalacja CO pobiera ciepło z górnej części bufora, gdzie temperatura jest najwyższa.
- Powrót z instalacji trafia do dolnej części bufora, żeby nie mieszać od razu całego zbiornika.
- Jeśli dom ma kilka obiegów, każdy z nich dostaje własną pompę albo własną grupę pompową.
W realnym montażu bardzo ważna jest też logika króćców. Najczęściej górne przyłącza odpowiadają za zasilanie i ładowanie, a dolne za powrót i odbiór chłodniejszej wody. To nie jest ozdobna zasada z katalogu, tylko sposób na zachowanie stabilnych warstw temperatury w zbiorniku.
| Element | Po co jest potrzebny | Na co zwracam uwagę |
|---|---|---|
| Pompa ładująca | Przepycha ciepło z kotła do bufora | Dobór wydajności do mocy kotła i oporów instalacji |
| Pompa obiegu CO | Zasila grzejniki lub podłogówkę | Osobna regulacja dla stref o różnych temperaturach |
| Ochrona powrotu | Podnosi temperaturę wody wracającej do kotła | Powrót zwykle nie powinien spadać poniżej 55-60°C |
| Odpowietrzenie | Usuwa powietrze z instalacji | Bez niego bufor potrafi pracować nierówno i hałasować |
| Izolacja zbiornika | Ogranicza straty ciepła | Im lepsza izolacja, tym mniej energii ucieka w kotłowni |
Tak zbudowany układ łatwo potem rozbudować o kolejne strefy. I właśnie dlatego warto od razu zdecydować, czy bufor ma współpracować tylko z grzejnikami, czy też z podłogówką albo CWU.
Który wariant wybrać przy grzejnikach, podłogówce i ciepłej wodzie
Nie ma jednego układu dla każdego domu, bo inne wymagania ma prosty obieg grzejnikowy, a inne mieszana instalacja z podłogówką. Ja zwykle zaczynam od pytania: ile obiegów ma pracować jednocześnie i jaką temperaturę potrzebuje każdy z nich. To od razu zawęża wybór schematu.
| Wariant | Kiedy ma sens | Co jest kluczowe |
|---|---|---|
| Kocioł + bufor + grzejniki | Najprostsza modernizacja, jeden obieg grzewczy | Wydajna pompa ładująca i poprawne wpięcie zasilania oraz powrotu |
| Kocioł + bufor + podłogówka | Gdy trzeba zejść z temperaturą zasilania | Zawór mieszający, osobna pompa i stabilna automatyka |
| Kocioł + bufor + grzejniki + podłogówka | Dom z dwoma strefami temperatur | Bufor jako sprzęgło, dwie grupy pompowe i dobra regulacja |
| Kocioł + bufor + CWU | Gdy potrzebna jest również ciepła woda użytkowa | Bufor z wężownicą albo osobny zasobnik, zależnie od układu |
W instalacjach z podłogówką mieszacz jest właściwie obowiązkowy, bo podłoga nie znosi wysokiej temperatury zasilania. W obiegu grzejnikowym bywa prościej, ale i tak pilnuję, żeby instalacja nie była „na sztywno” podpięta do bufora bez możliwości regulacji. Gdy ogrzewanie ma kilka stref, to właśnie automatyka robi największą różnicę.
Warto też pamiętać, że bufor może pracować w układzie otwartym i zamkniętym, ale cały system trzeba dobrać do źródła ciepła, a nie odwrotnie. Tę zasadę bardzo łatwo zlekceważyć, a potem pojawiają się problemy z bezpieczeństwem albo z gwarancją.
Jak dobrać pojemność bufora i średnice rur
Dobór pojemności robię zawsze od kotła, a nie od samego metrażu domu. W praktyce producenci podają różne wymagania: w dokumentacji TEKLA dla wybranych kotłów klasycznych spotyka się minimalne bufory 733 l przy 24 kW i 958,5 l przy 30 kW, a MPM dla kotłów zgazowujących zaleca orientacyjnie 45-60 litrów wody na każdy 1 kW mocy. To dobra przypominajka, że nie istnieje jeden uniwersalny litraż dla wszystkich instalacji.
| Moc kotła | Orientacyjna pojemność bufora | Co to oznacza w praktyce |
|---|---|---|
| 10 kW | 450-600 l | Raczej prosty układ, bez dużej liczby stref |
| 15 kW | 675-900 l | Częsty punkt startowy dla domu jednorodzinnego |
| 20 kW | 900-1200 l | Bezpieczny zakres przy kotłach na paliwo stałe |
| 25 kW | 1125-1500 l | Większa kotłownia i większe wymagania wobec hydrauliki |
To są wartości orientacyjne, ale dają dobry obraz skali. Ja dodatkowo sprawdzam, ile energii taki zbiornik może zmagazynować przy konkretnej różnicy temperatur, bo to od razu pokazuje, jak długo bufor będzie zasilał dom bez dokładania paliwa.
| Pojemność bufora | Różnica temperatur | Energia magazynowana |
|---|---|---|
| 500 l | 20°C | około 11,6 kWh |
| 1000 l | 20°C | około 23,3 kWh |
| 1000 l | 30°C | około 34,9 kWh |
Średnic rur nie dobieram „na oko”, bo zbyt wąski przewód dławi ładowanie bufora i podnosi opory przepływu. W praktyce liczy się moc kotła, długość odcinków, armatura i sposób prowadzenia instalacji. Przy większych kotłach i dłuższych obiegach instalator zwykle zostawia wyraźny zapas, zamiast trzymać się minimalnej średnicy z katalogu.
Jeśli mam skrócić tę sekcję do jednej zasady, brzmi ona tak: bufor musi mieć tyle pojemności, żeby kocioł pracował w sensownych cyklach, a nie w trybie ciągłego dogrzewania i duszenia. To właśnie odróżnia dobrze zaprojektowany układ od instalacji, która tylko wygląda profesjonalnie.
Jakie zabezpieczenia są naprawdę potrzebne
Bufor nie zwalnia z obowiązku zabezpieczenia kotła. Wręcz przeciwnie: im więcej energii gromadzi instalacja, tym bardziej trzeba pilnować temperatury, ciśnienia i kierunku przepływu. Przy kotłach na paliwo stałe najważniejsza jest dla mnie ochrona powrotu, bo zimny powrót szybko niszczy wymiennik i pogarsza spalanie.
- Układ ochrony powrotu - utrzymuje temperaturę powrotu zwykle na poziomie 55-60°C.
- Zawór bezpieczeństwa - chroni instalację przed nadmiernym wzrostem ciśnienia.
- Naczynie wzbiorcze - kompensuje zmianę objętości wody podczas grzania i stygnięcia.
- Odpowietrzenie - usuwa pęcherze powietrza, które zakłócają przepływ i hałasują.
- Filtr lub separator zanieczyszczeń - ogranicza osady, które potrafią zabić pompę albo zawór.
- Dobra izolacja bufora - zmniejsza straty postojowe, które potrafią zaskakująco mocno podnieść rachunek za opał.
Temperatura pracy też nie jest obojętna. W konkretnych zbiornikach spotyka się dopuszczalne warunki rzędu 90°C i 0,6 MPa, ale traktuję to wyłącznie jako parametr danego modelu, a nie ogólną regułę dla wszystkich buforów. Tu zawsze wygrywa tabliczka znamionowa i instrukcja konkretnego urządzenia.
Jeżeli kotłownia jest chłodna, zawilgocona albo słabo wentylowana, nawet dobry schemat traci sens. Instalacja ma pracować w warunkach, które nie przyspieszają korozji i nie utrudniają serwisu, dlatego to, co wygląda na detal montażowy, często jest realnym warunkiem bezawaryjności.
Błędy montażowe, które kosztują najwięcej
Najwięcej problemów widzę nie w samym buforze, tylko w tym, jak został wpięty do reszty instalacji. Dwa odcinki rury źle poprowadzone potrafią zepsuć cały efekt, a naprawa bywa droższa niż poprawny montaż od początku.
- Złe króćce - zasilanie i powrót są wpięte odwrotnie albo bez zachowania warstwowania.
- Brak ochrony powrotu - kocioł pracuje z zimną wodą, więc szybciej koroduje i zabrudza się smołą.
- Za mały bufor - zbiornik nie magazynuje dość energii i kocioł nadal taktuję lub przegrzewa instalację.
- Zbyt mały przepływ - za wąskie rury, za słaba pompa albo zbyt dużo oporów w armaturze.
- Brak osobnego mieszania dla podłogówki - na podłogę trafia za wysoka temperatura.
- Pomijanie odpowietrzenia i filtracji - układ pracuje głośno, nierówno i szybciej się zużywa.
- Próba „uniwersalnego” podłączenia bez projektu - jeden schemat dla wszystkiego zwykle kończy się kompromisem, który nikogo nie zadowala.
Najbardziej mylący jest pomysł, że bufor sam rozwiąże problemy źle dobranego kotła. Nie rozwiąże. Może poprawić komfort pracy, ale nie zastąpi dobrego doboru mocy, prawidłowej hydrauliki i porządnego sterowania. Gdy to sobie uporządkuję, dużo łatwiej ocenić, czy bufor rzeczywiście ma sens w danym domu.
Kiedy bufor ma sens, a kiedy tylko komplikuje instalację
Bufor szczególnie dobrze sprawdza się przy kotłach na paliwo stałe, instalacjach z kilkoma obiegami i wszędzie tam, gdzie źródło ciepła pracuje najlepiej w dłuższych cyklach. W takim układzie daje stabilność, chroni kocioł i ułatwia sterowanie temperaturą w domu.
Bywa jednak, że dokładanie zbiornika tylko zwiększa koszt, zajmuje miejsce i wydłuża czas nagrzewania bez wyraźnej korzyści. Przy prostym, dobrze dobranym kotle gazowym albo przy niewielkiej instalacji z jednym obiegiem bufor może być po prostu zbędny. Wtedy lepiej zainwestować w dobrą automatykę i poprawny dobór źródła ciepła niż w zbiornik, który nie wniesie realnej wartości.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby taka: najpierw ustal typ kotła, liczbę obiegów i wymagania ochrony powrotu, a dopiero potem rysuj układ bufora. Dobrze zaprojektowany schemat nie ma być skomplikowany, tylko przewidywalny, bezpieczny i łatwy do wyregulowania w codziennej pracy.
