Mimośród to prosty element mechaniczny, ale jego rola bywa zaskakująco ważna: pozwala zamieniać ruch obrotowy w kontrolowany ruch posuwisto-zwrotny, docisk albo przesunięcie względem osi. W praktyce pytanie, do czego służy mimośród, sprowadza się do jednego: dzięki przesuniętemu środkowi można uzyskać taki efekt pracy, którego zwykły wał nie dałby tak łatwo i tak precyzyjnie. W warsztacie spotkasz go zarówno w narzędziach, jak i w mechanizmach mocujących czy złączach meblowych.
Najważniejsze informacje o mimośrodzie
- Mimośród służy do zamiany obrotu na ruch o kontrolowanym przebiegu, docisk albo przesunięcie.
- Najczęściej spotyka się go w szlifierkach mimośrodowych, prasach, zaciskach i złączach meblowych.
- Jego przewaga to prostota konstrukcji, płynność pracy i duża kontrola nad ruchem.
- W narzędziach ściernych liczy się przede wszystkim skok ruchu, średnica talerza i możliwość regulacji obrotów.
- W meblarstwie i mocowaniach ważniejsze są precyzja, trwałość i brak luzów niż sama siła docisku.
- Najczęstszy błąd to oczekiwanie, że każdy mechanizm mimośrodowy da taki sam efekt w każdej pracy.
Jak działa mimośród i skąd bierze się jego siła

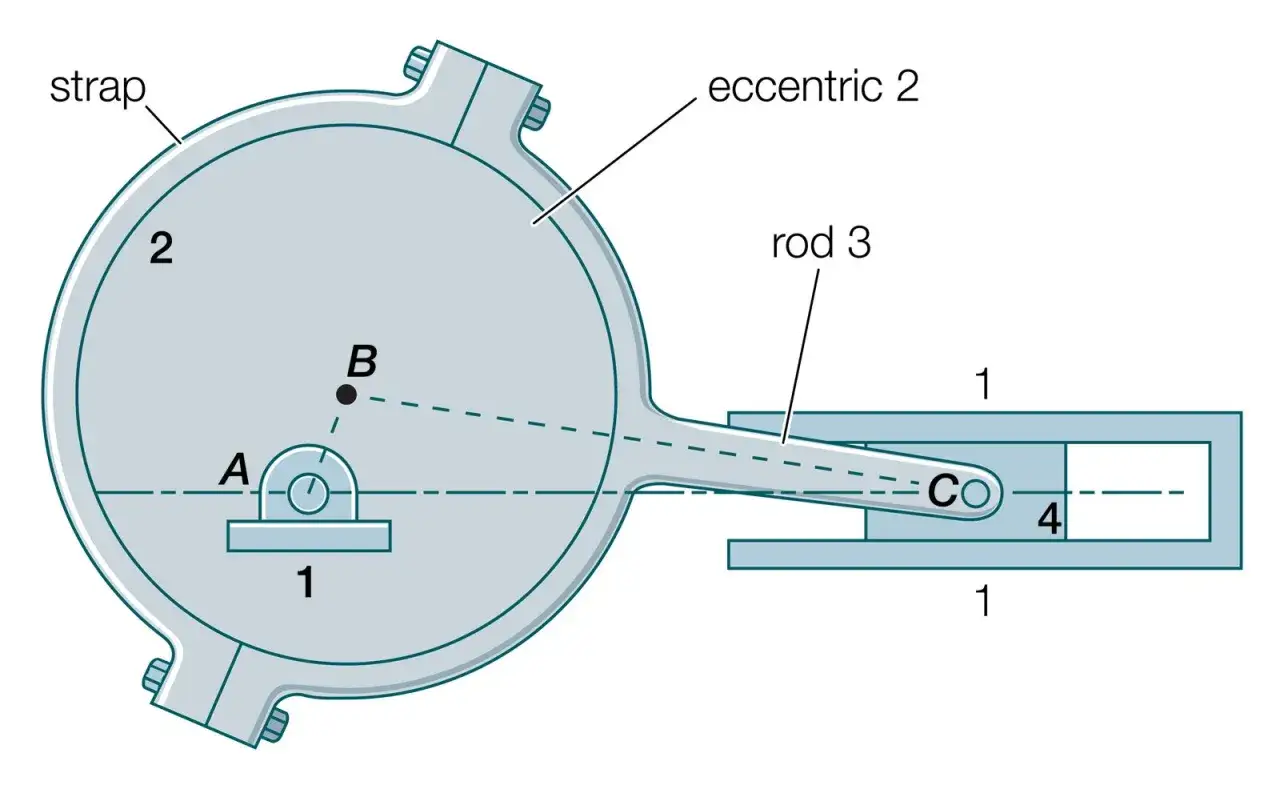

Najprościej mówiąc, mimośród to element, którego środek nie pokrywa się z osią obrotu. Ta drobna różnica robi całą robotę, bo podczas obrotu powstaje ruch „niepośrodku”, który można wykorzystać do pchania, dociskania, podnoszenia albo wprawiania części w drgania. Ja patrzę na to jak na bardzo sprytny sposób sterowania ruchem bez rozbudowanej elektroniki i bez skomplikowanej przekładni.
W zależności od konstrukcji mimośród może być tarczą, tuleją, wałkiem albo częścią zintegrowaną z innym mechanizmem. Jeśli promień przesunięcia jest niewielki, ruch jest delikatniejszy i bardziej kontrolowany. Jeśli jest większy, efekt działania staje się wyraźniejszy, ale rosną też siły działające na układ. To dlatego tak ważne jest, by nie traktować mimośrodu jak uniwersalnego „wzmacniacza” ruchu.
W dobrze zaprojektowanym mechanizmie liczą się trzy rzeczy: płynność, powtarzalność i odpowiedni zakres pracy. Bez tego nawet prosty układ zaczyna bić, grzać się albo szybciej zużywać. Zrozumienie tej zasady ułatwia ocenę tego, gdzie taki element naprawdę ma sens, a gdzie jest tylko technicznym dodatkiem bez większej wartości.
Skoro wiadomo już, jak działa przesunięta oś, łatwiej zobaczyć, gdzie ten mechanizm naprawdę pracuje w warsztacie i w domowych narzędziach.
Gdzie spotkasz mimośród w warsztacie i w narzędziach
Najbardziej znanym przykładem jest szlifierka mimośrodowa, ale sam mechanizm pojawia się w wielu innych miejscach. W praktyce daje on albo ruch roboczy, albo możliwość szybkiego blokowania i regulacji. To właśnie dlatego jest tak popularny w narzędziach warsztatowych, stolarskich i montażowych.
- Szlifierki mimośrodowe - łączą ruch obrotowy z mimośrodowym ruchem talerza, dzięki czemu dobrze wygładzają powierzchnię i zostawiają mniejsze ryzyko widocznych śladów niż agresywniejsze narzędzia.
- Prasy mimośrodowe - wykorzystują przesunięcie osi do zamiany obrotu w nacisk lub ruch suwaka. To rozwiązanie przydatne tam, gdzie liczy się powtarzalny docisk.
- Zaciski i szybkomocujące uchwyty - mimośród pozwala zamknąć lub zablokować element jednym ruchem dźwigni. W pracy montażowej taka szybkość naprawdę robi różnicę.
- Złącza meblowe - w meblarstwie mimośrodowe połączenia pomagają skręcać korpusy bez kleju i bez widocznych łbów śrub od strony zewnętrznej.
- Mechanizmy regulacyjne - mimośrodowe tuleje i śruby służą do ustawiania położenia, kasowania luzu albo precyzyjnej korekty ustawienia elementu.
Najciekawsze jest to, że w każdym z tych zastosowań chodzi o coś trochę innego: raz o ruch, raz o docisk, raz o regulację. Ta wszechstronność sprawia, że mimośród nie jest „jedną częścią do jednej maszyny”, tylko całym pomysłem na sterowanie ruchem. To prowadzi wprost do porównania z innymi prostymi mechanizmami, bo podobieństwa potrafią tu mylić bardziej niż same nazwy.
Czym różni się od korby, krzywki i ruchu oscylacyjnego
W praktyce wiele osób wrzuca do jednego worka mimośród, korbę i krzywkę. To błąd, bo każdy z tych elementów robi podobną, ale jednak inną robotę. Jeśli pomylisz je już na etapie wyboru narzędzia albo mechanizmu, łatwo kupić coś, co działa poprawnie „na papierze”, ale słabo w realnej pracy.
| Rozwiązanie | Jak działa | Najlepiej sprawdza się | Ograniczenia |
|---|---|---|---|
| Mimośród | Przesunięta oś generuje kontrolowany ruch lub docisk | Gdy chcesz prostego, kompaktowego i płynnego mechanizmu | Ma ograniczony zakres i nie zastąpi bardziej złożonej krzywki |
| Korba | Zamienia ruch obrotowy na liniowy przez ramię i łącznik | Gdy potrzebny jest wyraźny, powtarzalny ruch | Zwykle zajmuje więcej miejsca i bywa mniej kompaktowa |
| Krzywka | Profil wymusza bardzo konkretny przebieg ruchu | Gdy potrzebna jest precyzyjna, zaprogramowana sekwencja | Jest bardziej złożona w projektowaniu i wykonaniu |
| Ruch oscylacyjny | Element porusza się wahadłowo wokół położenia równowagi | Przy delikatnym szlifowaniu i pracy wykończeniowej | Nie daje takiego samego efektu jak mimośrodowy obrót |
Najważniejsza różnica dla użytkownika jest prosta: mimośród daje kompaktowy i przewidywalny ruch, ale nie zawsze da najdelikatniejszy albo najszybszy efekt. Jeśli potrzebujesz dokładnej sekwencji ruchów, wygrywa krzywka. Jeśli zależy ci na wygodnym mocowaniu albo wykończeniu powierzchni, mimośrodowe rozwiązanie bywa praktyczniejsze. Z tego powodu warto patrzeć nie na samą nazwę, tylko na zadanie, które mechanizm ma wykonać.
Ta różnica ma znaczenie również przy wyborze narzędzia albo złącza, bo inne parametry są ważne w szlifierce, a inne w mechanizmie mocującym.
Jak dobrać rozwiązanie z mimośrodem do zadania
Jeśli wybieram narzędzie albo mechanizm mimośrodowy, nie patrzę wyłącznie na markę czy moc. Najpierw sprawdzam, co ma być efektem pracy: szybkie zbieranie materiału, dokładne wykończenie, mocny docisk czy precyzyjna regulacja. Dopiero potem dobieram parametry.
Przy szlifierce mimośrodowej
W pracy wykończeniowej znaczenie mają przede wszystkim: średnica talerza, skok mimośrodowy i możliwość regulacji obrotów. W domowych i półprofesjonalnych zastosowaniach najczęściej spotyka się talerze 125 mm i 150 mm. Mniejszy skok, około 2,5-3 mm, zwykle sprzyja dokładniejszemu wykończeniu, a większy, około 5 mm, szybciej zbiera materiał. To oczywiście nie jest sztywna reguła, ale bardzo praktyczny punkt odniesienia.
Jeżeli pracujesz na dużych, płaskich powierzchniach, większy talerz i sensowne odsysanie pyłu naprawdę poprawiają komfort. Przy elementach o nieregularnym kształcie lepiej sprawdza się mniejszy i bardziej zwrotny sprzęt. Zawsze też zwracam uwagę na to, czy narzędzie nie wymaga zbyt mocnego docisku ręką, bo dobra szlifierka ma pracować płynnie, a nie „walczyć” z użytkownikiem.
Przeczytaj również: Lutowanie od podstaw - narzędzia, technika i błędy
Przy mocowaniu i złączach
W złączach meblowych i zaciskach liczy się przede wszystkim precyzja wykonania. Mimośrodowe połączenie powinno pracować lekko, ale bez luzu. Jeśli trzeba użyć nadmiernej siły do zablokowania elementu, zwykle oznacza to źle dobrane albo zużyte części. W meblarstwie to szczególnie ważne, bo słabe spasowanie szybko wychodzi na etapie montażu i późniejszego użytkowania.
W praktyce dobry wybór zależy więc od tego, czy ważniejsza jest dla ciebie szybkość, gładkość, siła docisku czy możliwość powtarzalnej regulacji. Kiedy to ustalisz, łatwiej uniknąć rozczarowania. A skoro o rozczarowaniach mowa, warto od razu nazwać błędy, które pojawiają się najczęściej.
Jakich błędów unikać podczas pracy i montażu
Najczęstsze problemy nie wynikają z samego mimośrodu, tylko z jego złego użycia. To zwykle drobiazgi, ale potrafią zepsuć efekt szybciej niż słaby materiał. W warsztacie widzę to szczególnie przy szlifowaniu i przy montażu złączy.
- Zbyt mocny docisk - w szlifierce mimośrodowej osłabia ruch i pogarsza wykończenie. Narzędzie powinno prowadzić powierzchnię, a nie być do niej wciskane.
- Zły dobór gradacji - zaczynanie od zbyt drobnego papieru tylko wydłuża pracę, a zbyt gruby papier zostawia ślady trudne do usunięcia.
- Mylenie zastosowań - szlifierka mimośrodowa nie zastąpi taśmowej przy agresywnym zbieraniu materiału, a mechanizm zaciskowy nie powinien być traktowany jak element „na siłę”.
- Luz w połączeniu - w złączach meblowych luz zwykle oznacza późniejsze skrzypienie, słabszą sztywność albo rozjeżdżanie się korpusu.
- Zabrudzenie i brak konserwacji - pył, opiłki i sucha praca skracają żywotność łożysk oraz elementów ślizgowych.
- Ignorowanie zużycia - jeśli mimośrodowy element zaczął bić, przeskakiwać albo blokować się nierówno, to sygnał, że trzeba go sprawdzić, a nie „przeczekać”.
Ja zawsze traktuję takie objawy jako ostrzeżenie, nie drobną niedogodność. W mechanizmach opartych na przesuniętej osi małe odchylenia potrafią się szybko kumulować. Dlatego lepiej reagować od razu, zanim problem przerodzi się w uszkodzenie całego narzędzia lub połączenia.
Kiedy unikasz tych błędów, łatwiej ocenić, czy dane rozwiązanie naprawdę jest dobre, czy tylko dobrze wygląda w opisie.
Co sprawdzam, zanim uznam rozwiązanie za naprawdę dobre
Przy mimośrodowych mechanizmach nie szukam efektu „na pokaz”. Szukam stabilnej pracy, przewidywalności i sensownego dopasowania do zadania. To właśnie te trzy rzeczy najczęściej decydują, czy narzędzie albo mechanizm będzie służył długo i bez irytujących niespodzianek.
- Płynność ruchu - element nie powinien szarpać, ocierać ani wyraźnie bić.
- Zakres pracy - skok, przesunięcie albo zakres docisku muszą pasować do materiału i zadania.
- Ergonomia - w narzędziu liczy się wygodny chwyt, odpowiednia waga i dobra kontrola nad pracą.
- Serwisowalność - łatwy dostęp do łożysk, talerzy, tulei czy elementów mocujących wydłuża życie sprzętu.
- Jakość spasowania - w meblach i zaciskach to właśnie spasowanie decyduje, czy połączenie będzie trwałe i estetyczne.
- Realne potrzeby - nie przepłacaj za parametry, których nie wykorzystasz; czasem prostszy mimośrodowy mechanizm będzie po prostu lepszy.
Jeśli patrzysz na mimośród jak na sposób na sprytne sterowanie ruchem, łatwiej dobrać narzędzie do zadania i nie pomylić wykończenia z agresywnym zdzieraniem. W praktyce największą różnicę robi nie sama nazwa mechanizmu, tylko jego skok, precyzja wykonania i to, czy rzeczywiście pasuje do pracy, którą chcesz wykonać.
