W lutowaniu największą różnicę robi nie sam ruch ręką, tylko dobór temperatury, spoiwa i narzędzia do konkretnego zadania. Inaczej pracuje się przy przewodach i złączach, inaczej przy płytkach SMD, a jeszcze inaczej przy rurach miedzianych czy elementach, które mają wytrzymać wyższą temperaturę. W praktyce metody lutowania nie są zamiennikami jeden do jednego, tylko zestawem technik, z których każda ma sens w innym warsztacie i przy innym poziomie ryzyka.
Najważniejsze różnice sprowadzają się do temperatury, materiału i skali pracy
- Lutowanie miękkie dominuje w elektronice i drobnych naprawach, bo pracuje w niższych temperaturach.
- Lutowanie twarde daje mocniejsze złącza i sprawdza się przy rurach, armaturze oraz elementach pracujących w wyższej temperaturze.
- Do SMD najczęściej używa się hot air lub reflow, a do przewodów i punktów THT najwygodniejsza bywa klasyczna lutownica kolbowa.
- O jakości połączenia częściej decydują czystość, topnik i czas grzania niż sama moc urządzenia.
- Bezołowiowe stopy zwykle wymagają wyższej temperatury procesu niż klasyczna cyna Sn63Pb37.
Jak rozróżniać techniki według zastosowania
Najprostszy podział to lutowanie miękkie i twarde. Granica między nimi jest umowna, ale praktycznie bardzo użyteczna: poniżej 450°C mówimy o lutowaniu miękkim, a powyżej tej wartości o twardym. W elektronice ważniejsza od samej granicy jest jednak temperatura topnienia spoiwa i profil nagrzewania. Klasyczna cyna Sn63Pb37 topi się przy 183°C, a popularne stopy bezołowiowe z rodziny SAC zwykle w okolicach 217-220°C.
Ja patrzę na to tak: lutowanie miękkie służy do tworzenia połączeń przewodzących prąd, ale bez ekstremalnej odporności mechanicznej i termicznej. Lutowanie twarde daje spoinę znacznie mocniejszą, dlatego wybiera się je przy instalacjach rurowych, elementach konstrukcyjnych i miejscach, gdzie połączenie ma pracować w wyższej temperaturze. W miękkim liczy się przede wszystkim zwilżalność, czyli zdolność lutu do rozlania się po oczyszczonej powierzchni. W twardym większe znaczenie ma kapilarność, czyli wciąganie ciekłego metalu w wąską szczelinę złącza.
To rozróżnienie od razu porządkuje całą resztę. Kiedy wiesz, czy pracujesz z elektroniką, przewodem, czy rurą miedzianą, łatwiej dobrać narzędzia i nie oczekiwać od jednej techniki cudów, których nie powinna dawać. A jeśli chcesz zobaczyć te różnice w bardziej praktycznym ujęciu, najlepiej porównać je na konkretnych metodach.
Najczęściej spotykane techniki w warsztacie
| Technika | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Lutowanie ręczne kolbą | Przewody, złącza, płytki przewlekane, drobne naprawy | Duża kontrola i niski koszt wejścia | Wymaga wprawy i dobrego doboru grotu |
| Hot air | SMD, rework, demontaż układów scalonych, poprawki | Ogrzewa równomiernie większy fragment płytki | Łatwo przesunąć małe elementy lub przegrzać plastik |
| Reflow | Montowanie SMD z pastą lutowniczą, krótkie serie, prototypy | Powtarzalność i wygoda przy wielu drobnych punktach | Wymaga kontroli profilu temperatury |
| Lutowanie falowe | Produkcja seryjna płytek z elementami przewlekanymi | Bardzo szybkie i równe łączenie wielu punktów | Nie jest to metoda domowego warsztatu |
| Lutowanie selektywne | Elementy, które wymagają precyzji w produkcji | Łączy szybkość z ograniczeniem wpływu na sąsiednie strefy | Sprzęt jest kosztowny i zwykle przemysłowy |

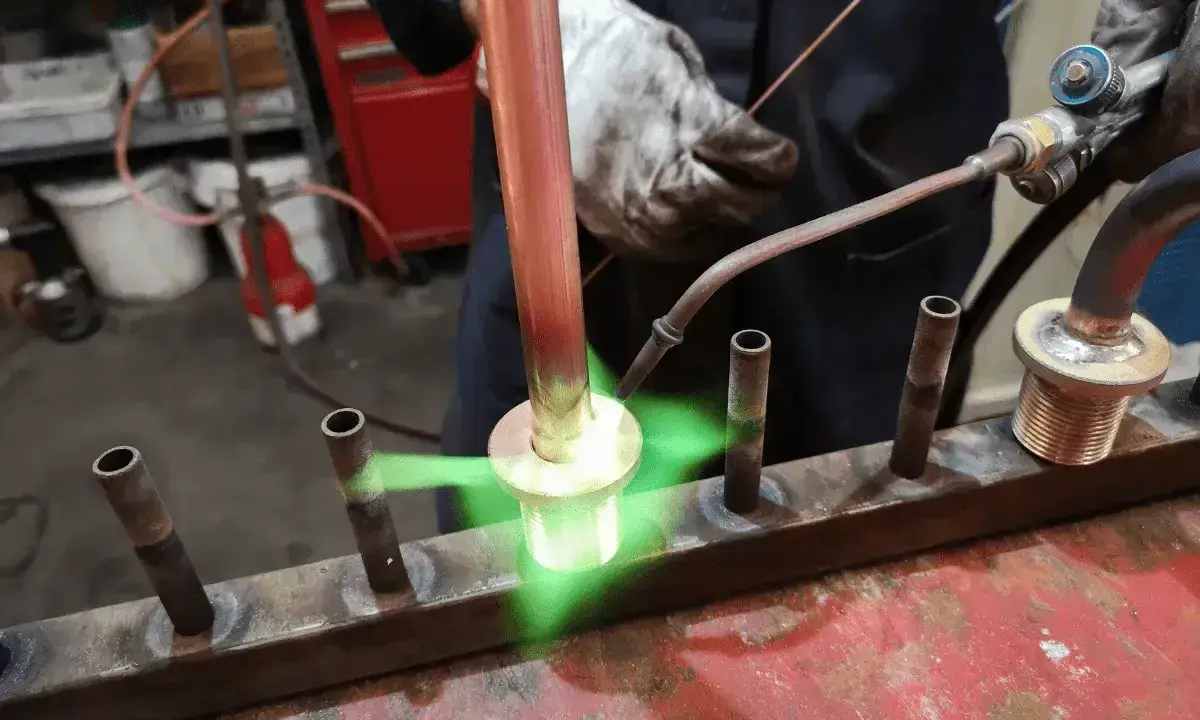

| Lutowanie twarde palnikiem | Rury miedziane, HVAC, armatura, elementy narażone na temperaturę | Bardzo mocne złącze | Wyższa temperatura i większe wymagania dotyczące bezpieczeństwa |
Jeśli miałbym wskazać jedną rzecz, która naprawdę ułatwia życie w domu i w warsztacie, to byłaby nią prostota. Dobrze dobrana kolba, sensowny topnik i odpowiedni grot często robią większą różnicę niż drogie urządzenie używane bez kontroli temperatury. Przy SMD hot air i reflow są bezkonkurencyjne, ale tylko wtedy, gdy rozumiesz, co dzieje się z płytką podczas nagrzewania, a nie tylko patrzysz na samą cyfrę na wyświetlaczu.
Od tej klasyfikacji przechodzę zwykle do pytania ważniejszego niż sama nazwa techniki: co właściwie chcesz połączyć i jaką masz tolerancję na błędy.
Jak dobrać sposób do materiału i zadania
| Zadanie | Najlepszy wybór | Dlaczego to działa | Na co uważać |
|---|---|---|---|
| Przewody, konektory, końcówki | Lutowanie ręczne kolbą | Łatwo kontrolować punkt grzania i ilość lutu | Nie przegrzewaj izolacji i nie zalewaj złącza nadmiarem cyny |
| Płytki z elementami przewlekanymi | Kolba z dobrym grotem, czasem hot air przy poprawkach | Wyprowadzenia są dostępne od spodu i łatwo je ustabilizować | Najpierw ustal element mechanicznie, dopiero potem grzej |
| Małe SMD i drobny raster | Hot air, reflow albo lutowanie z dużą ilością topnika | Równe nagrzanie zmniejsza ryzyko uszkodzenia jednego padu | Chroń sąsiednie elementy taśmą Kapton i kontroluj nadmuch |
| Układy wielonóżkowe i poprawki mostków | Drag soldering, plecionka miedziana, topnik żelowy | Jedno płynne przejście grotu pozwala połączyć wiele wyprowadzeń | Bez topnika łatwo o zwarcia między pinami |
| Rury miedziane i armatura | Lutowanie miękkie lub twarde, zależnie od warunków pracy | Kapilarność dobrze wciąga spoiwo w złącze rurowe | Nie każda instalacja zniesie lut miękki, zwłaszcza przy wyższej temperaturze i obciążeniu |
| Naprawy, usuwanie elementów, wylutowanie | Hot air, odsysacz, plecionka | Łatwiej rozebrać połączenie bez siłowego odrywania padów | Za długi czas grzania może odkleić pole lutownicze od laminatu |
W praktyce nie wybieram metody „najmocniejszej”, tylko najmniej inwazyjną, która nadal da powtarzalny efekt. To podejście oszczędza płytki, przewody i nerwy. Dobrze działa zwłaszcza wtedy, gdy masz do czynienia z delikatnym laminatem albo z tworzywami, które nie lubią wysokiej temperatury. Z takiego wyboru wynika bezpośrednio kolejny temat: sprzęt i materiały.
Sprzęt i materiały, które naprawdę zmieniają efekt
W warsztacie najwięcej robi nie „magiczna” lutownica, tylko zestaw kilku rozsądnie dobranych rzeczy. Na początek zwróciłbym uwagę na stację z regulacją temperatury i sensownym zapasem mocy. Do elektroniki domowej często wystarcza stacja z segmentu 60-80 W, ale przy większych polach miedzianych, grubych przewodach czy masywniejszych elementach wyraźnie lepiej pracuje się sprzętem, który nie traci temperatury po kontakcie z materiałem.
- Grot powinien pasować do pola lutowniczego, a nie wyglądać „precyzyjnie”. Dłutowy albo lekko ścięty grot zwykle przenosi ciepło lepiej niż cienka igła.
- Spoiwo dobieram do zadania. Do elektroniki wygodne są cienkie średnice około 0,5-1,0 mm, do większych połączeń i przewodów grubszą cynę łatwiej podać równomiernie.
- Topnik jest ważniejszy, niż wielu początkujących zakłada. Kalafonia, topnik żelowy albo no-clean poprawiają zwilżanie i skracają czas grzania.
- Pasta lutownicza przydaje się przy reflow, bo łączy sproszkowane spoiwo z topnikiem i pozwala lutować większą liczbę punktów naraz.
- Plecionka miedziana i odsysacz pomagają przy poprawkach, zwłaszcza gdy trzeba zdjąć nadmiar cyny albo odtworzyć równe pady.
- Odciąg oparów i dobra wentylacja to nie dodatek. Topniki i rozgrzewane spoiwa potrafią dać naprawdę nieprzyjemne opary, więc przy dłuższej pracy warto o to zadbać od razu.
Jeśli chodzi o temperaturę, ręczne lutowanie bezołowiowe często startuje w okolicach 340-360°C na grocie, ale traktuję to jako punkt wyjścia, a nie uniwersalny przepis. Przy cynie ołowiowej zwykle wystarcza mniej, bo sam stop topi się przy 183°C. Różnica między „za zimno” a „za gorąco” jest jednak cienka: zbyt niska temperatura daje matową, słabą spoinę, a zbyt wysoka niszczy topnik, pady i izolację.
Kiedy sprzęt jest dobrany poprawnie, zostają już tylko błędy warsztatowe. I właśnie one najczęściej psują efekt, nawet jeśli sam wybór metody był dobry.
Najczęstsze błędy, które psują spoinę
- Brudna lub utleniona powierzchnia - lut nie chce zwilżyć metalu, więc połączenie wygląda dobrze tylko z daleka. Przed lutowaniem warto oczyścić miejsce z tlenków, tłuszczu i starych resztek topnika.
- Grzanie samej cyny - prawidłowo nagrzewa się zarówno pad, jak i wyprowadzenie. Jeśli topisz tylko spoiwo na grocie, lut nie wnika w złącze.
- Zbyt mało lub zbyt dużo topnika - brak topnika utrudnia zwilżanie, a jego nadmiar zostawia lepki osad i potrafi ukryć błędy.
- Poruszenie elementem podczas stygnięcia - tak powstaje klasyczny zimny lut, czyli spoinia matowa, krucha i niepewna mechanicznie.
- Przegrzewanie SMD - przy małych elementach łatwo o przesunięcie, odklejenie pada albo efekt tombstoning, czyli uniesienie elementu z jednej strony.
- Brak odciążenia mechanicznego - nawet dobra spoina nie lubi, gdy przewód jest szarpany lub stale zginany tuż przy złączu.
Wiele problemów wygląda na „złą metodę”, a w rzeczywistości wynika z pośpiechu. Zimny lut, mostek między padami czy odklejony pad to zwykle nie wina samej techniki, tylko braku kontroli nad temperaturą, ruchem i czystością. Kiedy to się powtarza, zaczynam zakładać, że problem nie leży w ręce, tylko w zbyt ambitnym zadaniu względem wyposażenia.
To prowadzi prosto do ważnego rozróżnienia: nie wszystko warto robić samemu, nawet jeśli teoretycznie da się to rozgrzać i połączyć.
Kiedy lepiej oddać pracę do serwisu
Samodzielne lutowanie ma sens przy przewodach, prostych złączach, wymianie elementów przewlekanych i wielu naprawach SMD. Jest jednak granica, po której improwizacja zwykle kończy się drożej niż usługa w serwisie. Dotyczy to zwłaszcza płytek wielowarstwowych, układów BGA, czyli takich, których połączenia są ukryte pod obudową, oraz miejsc, gdzie uszkodzony pad trzeba odbudowywać pod mikroskopem.
- Układy BGA i bardzo drobny raster - bez odpowiedniej stacji i kontroli temperatury łatwo o niewidoczne uszkodzenia.
- Płytki wielowarstwowe - długie grzanie może uszkodzić wewnętrzne połączenia, których nie widać gołym okiem.
- Instalacje ciśnieniowe i gazowe - tutaj nie ma miejsca na eksperymenty z przypadkowym spoiwem czy topnikiem.
- Elementy z ograniczeniem termicznym w nocie katalogowej - część komponentów ma ścisłe limity czasu i temperatury lutowania.
- Drogie lub trudno dostępne płyty - jeśli koszt pomyłki jest wysoki, lepiej oddać pracę komuś z doświadczeniem niż ryzykować laminat.
Ja sam traktuję serwis nie jako porażkę, tylko jako rozsądny wybór narzędzia do skali problemu. Czasem najbardziej profesjonalną decyzją jest nie lutować na siłę. Dzięki temu do kolejnego etapu dochodzi nie tylko element, ale też płytka w stanie nadającym się do dalszej pracy. A jeśli chcesz wyciągnąć z warsztatowego lutowania więcej niż jednorazowy efekt, warto zostać przy kilku prostych nawykach.
Z warsztatowej praktyki zostają trzy nawyki
Po latach najczęściej wracam do tych samych zasad, bo one naprawdę robią różnicę. Najpierw dopasowanie mechaniczne, potem ciepło - element ma trzymać się sam, zanim pojawi się lut. Po drugie kontrola czasu - lepiej krócej, ale celniej, niż długo i z nadzieją, że „się w końcu rozgrzeje”. Po trzecie oglądanie spoiny - pod światłem albo lupą od razu widać, czy lut jest gładki, błyszczący i dobrze rozlany, czy tylko wygląda przyzwoicie z daleka.
Jeśli zaczynasz od prostych przewodów i płytek testowych, szybciej wyczujesz różnicę między dobrą a przypadkową spoiną. Ja wracam do jednej zasady najczęściej: dobierz temperaturę, topnik i narzędzie do materiału, a lutowanie przestaje być walką z przegrzanym grotem i staje się powtarzalnym procesem, nad którym da się naprawdę panować.
